Die Wahl des richtigen Kurvenradius ist entscheidend für die zuverlässige Funktion und das ästhetische Erscheinungsbild deiner Modellbahnanlage im Maßstab H0. Ein zu enger Radius kann zu Entgleisungen führen und die Betriebssicherheit beeinträchtigen, während ein zu großer Radius Platz beansprucht und möglicherweise nicht zum gewünschten Anlagenlayout passt. Wir beleuchten, welche Mindestradien für verschiedene Fahrzeugtypen und Anlagenkonfigurationen sinnvoll sind, um einen reibungslosen Bahnbetrieb zu gewährleisten.
Das sind die beliebtesten H0 Kurvenradius Produkte

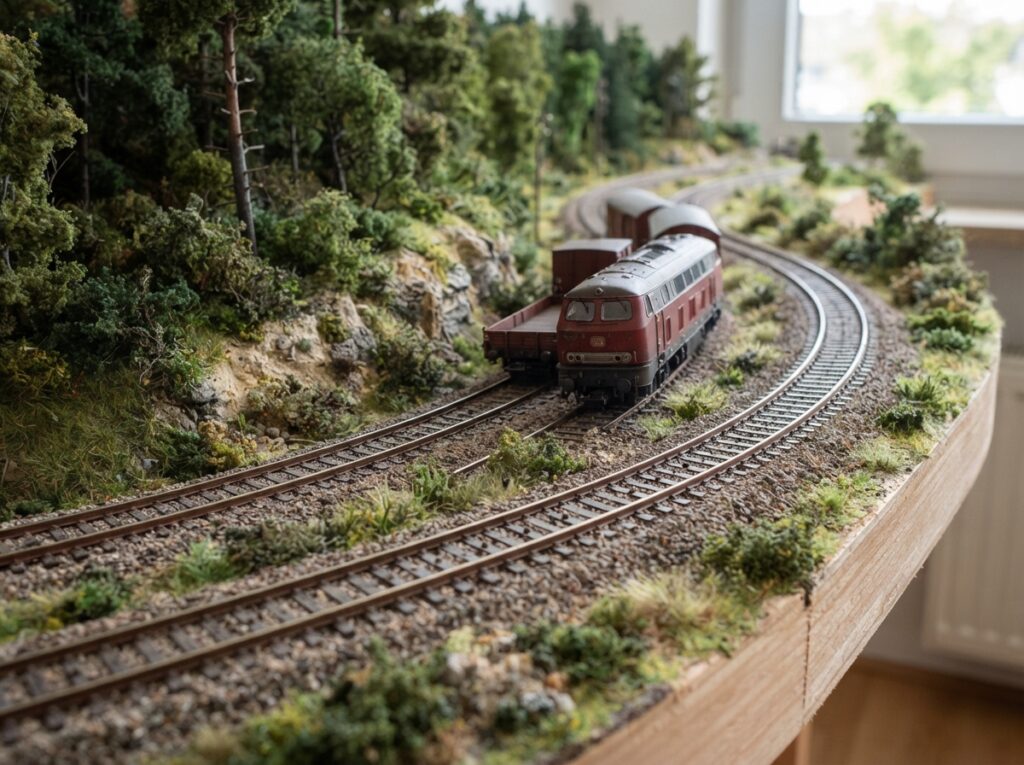

Grundlagen des H0-Kurvenradius
Der Kurvenradius bezeichnet den Abstand vom Mittelpunkt einer Kurve bis zur Mittellinie der Gleise. Im Modellbahnbereich H0, der sich durch einen Maßstab von 1:87 auszeichnet, sind die Abmessungen der Fahrzeuge, insbesondere ihre Länge und ihr Achsstand, maßgeblich für die erforderliche Kurvenradien. Längere Fahrzeuge und solche mit größeren Achsständen benötigen tendenziell größere Radien, um ohne Probleme durch Kurven fahren zu können.
Der Übergang von Geraden in Kurven und umgekehrt ist ebenfalls von Bedeutung. Hier kommen oft Gleisübergangsstücke zum Einsatz, die eine allmähliche Einführung in die Kurve ermöglichen und so die Entgleisungsgefahr weiter reduzieren. Die Wahl des Radius hat direkten Einfluss auf:
- Betriebssicherheit: Vermeidung von Entgleisungen und Kollisionen.
- Fahrzeugauswahl: Welche Loks und Wagen können problemlos eingesetzt werden.
- Anlagenlayout: Die Gestaltung von Landschaften und Gebäuden wird durch die Kurvenradien beeinflusst.
- Optische Wirkung: Große Radien wirken oft realistischer und harmonischer.
Mindestradien für verschiedene Fahrzeugtypen in H0
Die Empfehlungen für Mindestradien variieren stark je nach Art des Fahrzeugs. Dies liegt an den unterschiedlichen kinematischen Eigenschaften der Modelle. Es ist ratsam, sich an den Herstellerangaben der Modellbahnhersteller zu orientieren, da diese oft spezifische Empfehlungen für ihre Produkte aussprechen.
Lokomotiven
Lokomotiven sind das Herzstück jeder Modellbahn und unterliegen besonderen Anforderungen. Ihre Länge, der Achsstand und die Bauart (z.B. Gelenklokomotiven) spielen eine wichtige Rolle:
- Kurze Rangierloks: Modelle wie die Köf oder kleine Diesellokomotiven sind oft für sehr enge Radien ausgelegt und können bereits Radien von 280 mm bis 310 mm bewältigen. Dies macht sie ideal für kleine Anlagen oder Werkbahnen.
- Einheitsdampfloks (z.B. BR 86, BR 94): Diese älteren Bauarten mit kurzem Achsstand und oft festen Rahmen können ebenfalls erstaunlich enge Radien durchfahren, oft ab 310 mm.
- Schnellzuglokomotiven und schwere Güterzugloks (z.B. BR 01, BR 44, BR 50): Längere Dampflokomotiven mit größeren Treibrädern und längeren Achsständen benötigen deutlich größere Radien. Hier sind 360 mm oft das Minimum, besser sind jedoch 420 mm oder mehr.
- Moderne Elektrolokomotiven und Diesellokomotiven: Viele aktuelle Modelle, wie z.B. die Baureihen 101, 189 oder auch moderne Dieselloks, sind mit flexiblen Fahrwerken ausgestattet und können oft Radien ab 360 mm bis 420 mm problemlos meistern. Spezielle Drehgestellbauarten können hier entscheidend sein.
Wagen
Die Länge und der Achsstand von Wagen sind ebenfalls entscheidend. Besonders doppelt- und vierfachachsige Wagen können in engen Kurven zu Problemen führen, wenn sie nicht über eine entsprechende Kinematik verfügen.
- Güterwagen:
- Zweiachsige Güterwagen (z.B. Rungenwagen, Kesselwagen, gedeckte Wagen): Diese sind in der Regel am unproblematischsten und können oft Radien ab 280 mm befahren.
- Vierachsige Güterwagen (z.B. Schotterwagen, Selbstentladewagen, moderne Containertragwagen): Diese benötigen deutlich größere Radien. Mindestens 360 mm sind hier oft notwendig, für längere Modelle oder solche mit knappem Achsstand sind 420 mm oder sogar 480 mm empfehlenswert, um ein Überstehen der Wagenenden in der Kurve zu minimieren.
- Personenwagen:
- Kurze Personenwagen (z.B. Umbauwagen, ältere Länderbahnwagen): Oft sind Radien ab 310 mm ausreichend.
- Lange Personenwagen (z.B. UIC-Wagen, Doppelstockwagen): Ähnlich wie bei vierachsigen Güterwagen sind hier Radien von mindestens 360 mm, besser 420 mm oder 480 mm ratsam.
Spezialfahrzeuge und Triebzüge
Einige Fahrzeugtypen stellen besondere Herausforderungen dar:
- Gelenktriebwagen und Triebzüge (z.B. ICE, Talent, VT 11.5): Diese Fahrzeuge sind oft als zusammenhängende Einheiten konzipiert und verfügen über spezielle Gelenke oder Drehgestelle zwischen den Wagen. Die Mindestradien sind hier stark vom jeweiligen Modell und dessen Konstruktion abhängig. Herstellerangaben sind hier unerlässlich. Oft sind Radien ab 420 mm oder 480 mm erforderlich.
- Modelle mit festen Kupplungen zwischen den Wagen: Wenn Wagen fest miteinander verbunden sind, verhalten sie sich wie ein langer, starrer Zugverband. Dies erfordert entsprechend größere Radien, da die gesamte Länge und Steifigkeit des Verbandes berücksichtigt werden muss.
Empfehlenswerte Kurvenradien für verschiedene Anlagenkonzepte
Die Wahl der Radien hängt nicht nur von den Fahrzeugen ab, sondern auch vom geplanten Anlagenlayout und dem gewünschten Betrieb. Hier sind einige Faustregeln und Empfehlungen:
Kleine Anlagen und Teppichbahning
Für sehr kompakte Anlagen, z.B. in einem Schattenbahnhof oder als erste Anlage, sind oft die kleinsten Radien (280 mm, 310 mm) die einzige Option. Dies schränkt die Auswahl an Fahrzeugen jedoch stark ein.
- Vorteile: Platzsparend, ermöglicht kompakte Layouts.
- Nachteile: Eingeschränkte Fahrzeugwahl, erhöhtes Risiko für Entgleisungen, optisch weniger realistisch.
Mittlere Anlagen mit vielfältigem Fuhrpark
Für die meisten Modellbahner, die eine Mischung aus Lokomotiven und verschiedenen Wagen einsetzen möchten, sind Radien zwischen 360 mm und 420 mm eine gute Wahl. Dies ermöglicht den Betrieb eines breiten Spektrums an Fahrzeugen, ohne zu viel Platz zu beanspruchen.
- Vorteile: Guter Kompromiss zwischen Platzbedarf und Fahrzeugkompatibilität, viele Standardgleise und Weichen sind für diese Radien erhältlich.
- Nachteile: Sehr lange Schnellzugwagen oder schwere Güterzüge können immer noch an ihre Grenzen stoßen.
Große Anlagen und Hauptstrecken
Wer auf seiner Anlage den Betrieb von langen Zügen, Schnellzuglokomotiven oder modernen Triebzügen realisieren möchte, sollte großzügig planen und Radien ab 480 mm, 510 mm oder sogar 600 mm (und mehr) einplanen. In der Regel sind große Radien auch optisch ansprechender und lassen die Züge natürlicher durch die Landschaft gleiten.
- Vorteile: Hohe Betriebssicherheit, problemlose Fahrt für alle gängigen Fahrzeuge, sehr realistisches Erscheinungsbild, gute Grundlage für detaillierte Landschaftsgestaltung.
- Nachteile: Benötigt deutlich mehr Platz, Weichenradien können ebenfalls größer ausfallen.
Die Bedeutung der Übergangsbögen
Die Einführung in eine Kurve ist genauso wichtig wie der Radius selbst. Übergangsbögen, auch als Klothoiden oder Gleisübergänge bekannt, helfen dabei, den Übergang von der Geraden in die Kurve sanfter zu gestalten. Sie bewirken eine allmähliche Änderung der Zentrifugalkraft und reduzieren so die Belastung auf Fahrzeuge und Gleise. Viele Hersteller von Modellbahnzubehör bieten entsprechende Gleisstücke an, die den Einsatz von größeren Radien auch in komplexeren Anlagenlayouts erleichtern.
Tabellarische Übersicht über sinnvolle H0-Kurvenradien
| Fahrzeugkategorie | Empfohlener Mindestradius (mm) | Kommentare |
|---|---|---|
| Kurze Rangierloks (z.B. Köf) | 280 – 310 | Ideal für kleine Anlagen oder spezielle Betriebsabläufe. |
| Kompakte Dampf-/Dieselloks (z.B. BR 86) | 310 – 360 | Geeignet für viele ältere Loktypen und kleinere Anlagen. |
| Standard-Lokomotiven (z.B. BR 50, BR 110) und zweiachsige Wagen | 360 – 420 | Ein guter Kompromiss für vielfältige Fahrzeugbestände und mittlere Anlagen. |
| Lange Dampf-/Schnellzugloks (z.B. BR 01) und lange Personen-/Güterwagen | 420 – 480 | Ermöglicht den Betrieb längerer Züge und verbessert die optische Wirkung. |
| Moderne Triebzüge und sehr lange Züge | 480 – 600+ | Notwendig für den vorbildgerechten Betrieb langer Züge und moderner Fahrzeuge, erfordert viel Platz. |
Worauf du bei der Planung achten solltest
Bei der Planung deiner Anlage solltest du die Kurvenradien nicht isoliert betrachten. Folgende Punkte sind essenziell:
- Fahrzeugsammlung: Analysiere, welche Lokomotiven und Wagen du primär einsetzen möchtest. Orientiere dich an den Angaben der Hersteller, oft in den Handbüchern oder auf deren Webseiten zu finden.
- Gleissystem: Jedes Gleissystem hat seine eigenen Radienprofile. Weichen und Kreuzungen sind oft für bestimmte Radien ausgelegt. Achte darauf, dass deine Radien mit den verfügbaren Gleiskomponenten kompatibel sind.
- Anlagenmaßstab und Platzverhältnisse: Der verfügbare Platz diktiert maßgeblich, welche Radien realistisch umsetzbar sind. Große Radien sind optisch ansprechender, benötigen aber mehr Raum.
- Vorbildtreue: Wenn du ein bestimmtes Vorbild nachbilden möchtest, informiere dich über die dort verwendeten Radien. Hauptbahnen weisen in der Regel deutlich größere Radien auf als Nebenbahnen oder Industriegleise.
- Betriebsweise: Planst du einen reinen Ausstellungsbetrieb oder einen aktiven Fahrbetrieb? Für den Fahrbetrieb ist eine höhere Betriebssicherheit durch größere Radien unerlässlich.
Das sind die neuesten H0 Kurvenradius Produkte mit der besten Bewertung
FAQs – Häufig gestellte Fragen zu H0-Mindestradius: Welche Kurvenradien sind sinnvoll?
Welcher Kurvenradius ist das absolute Minimum in H0?
Das absolute Minimum für manche kleinsten Rangierlokomotiven oder kurzgekuppelte zweiachsige Wagen liegt bei etwa 280 mm. Dies ist jedoch nur für sehr spezifische Anwendungen und Fahrzeuge ratsam und führt schnell zu Problemen mit längeren Modellen.
Muss ich für jeden Wagen einen eigenen Mindestradius beachten?
Ja, idealerweise schon. Jeder Wagen und jede Lok hat spezifische Abmessungen und eine eigene Kinematik. Um die bestmögliche Betriebssicherheit zu gewährleisten, solltest du die Empfehlungen des jeweiligen Herstellers für jedes Fahrzeug berücksichtigen.
Kann ich unterschiedliche Radien auf meiner Anlage kombinieren?
Ja, das ist durchaus üblich und sogar empfehlenswert. Auf Hauptstrecken wählst du größere Radien, während auf Anschlussgleisen, im Schattenbahnhof oder auf Nebenstrecken kleinere Radien eingesetzt werden können. Wichtig sind hierbei immer die Übergangsbögen, um einen sanften Wechsel zu gewährleisten.
Wie wirken sich zu enge Radien auf die Züge aus?
Zu enge Radien können zu einer Vielzahl von Problemen führen: Entgleisungen, Überstehen der Wagenenden (was zu Kollisionen mit Gegenverkehr oder Gebäuden führt), erhöhter Verschleiß an Rädern und Schienen, sowie eine unschöne, ruckartige Fahrweise.
Sind die Radienangaben von Gleisherstellern immer verbindlich?
Die Angaben der Gleishersteller beziehen sich oft auf die geometrischen Maße ihrer Gleisstücke. Es ist jedoch immer ratsam, diese Radien auch mit den Fahrzeugen zu testen, die du verwenden möchtest, da die tatsächliche Fahrbarkeit von der Konstruktion des jeweiligen Modellfahrzeugs abhängt.
Lohnt es sich, für längere Züge größere Radien einzuplanen?
Absolut. Längere Züge benötigen proportional größere Radien, um mit dem gleichen Winkel wie kurze Züge durch die Kurve zu fahren. Das Einplanen größerer Radien für längere Züge ist essenziell für einen störungsfreien Betrieb und verbessert zudem die optische Darstellung.
Was sind Klothoiden und wozu dienen sie in H0?
Klothoiden, auch als Übergangsbögen bekannt, sind spezielle Kurvenprofile, die eine allmähliche Änderung des Krümmungsradius von der Geraden zur Kreisbogenkurve (oder umgekehrt) ermöglichen. In H0 dienen sie dazu, die Zentrifugalkräfte bei der Einfahrt in und Ausfahrt aus Kurven sanfter zu gestalten, was die Entgleisungsgefahr reduziert und die Fahreigenschaften von Zügen verbessert.
