Du möchtest deiner Modellbahn-Lokomotive eine moderne LED-Beleuchtung verpassen und fragst dich, wie du das am besten bewerkstelligst? Ein Upgrade von traditionellen Glühbirnen auf LEDs verbessert nicht nur die Optik deiner Lokomotive erheblich, sondern spart auch Energie und ist langlebiger. Dieser Leitfaden zeigt dir Schritt für Schritt, wie du deine Lokomotive erfolgreich mit LED-Beleuchtung nachrüstest.
Das sind die beliebtesten LED-Nachrüstset Produkte
![INNOVATE LED Umrüstsatz Deckenleuchte [LED Modul 230V 168mm 4000K Deckenlampe Neutralweiß 16W] Platine ersetzt 15 ...](https://m.media-amazon.com/images/I/41d10n+1KWL._SL160_.jpg "INNOVATE LED Umrüstsatz Deckenleuchte [LED Modul 230V 168mm 4000K Deckenlampe Neutralweiß 16W] Platine ersetzt 15 ...")

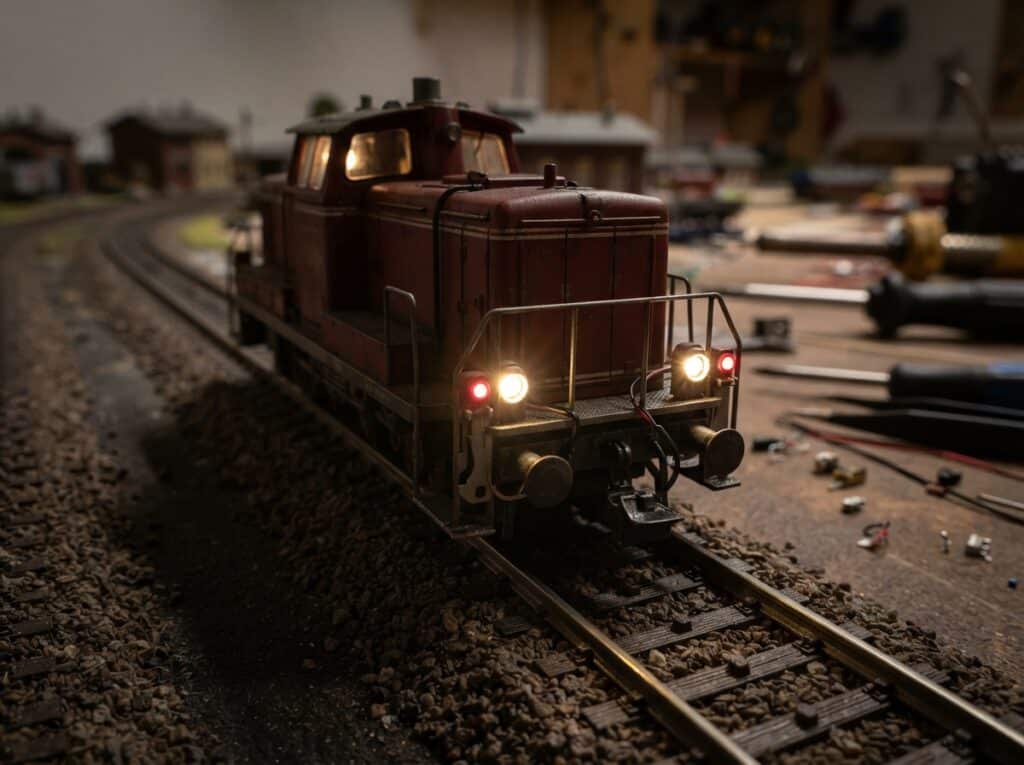

Warum deine Modellbahn-Lok mit LEDs aufrüsten?
Die Umrüstung deiner Modellbahn-Lokomotive auf LED-Beleuchtung bietet eine Vielzahl von Vorteilen, die weit über eine reine Ästhetik hinausgehen. LEDs zeichnen sich durch eine deutlich höhere Leuchtkraft und eine breitere Farbpalette aus, was die authentische Darstellung von Front- und Schlusslichtern ermöglicht. Moderne LEDs können auch warme Weißtöne oder spezifische Farbtemperaturen emittieren, die dem historischen Vorbild entsprechen oder einen stimmungsvollen Lichteffekt erzeugen. Ein weiterer entscheidender Vorteil ist die Energieeffizienz: LEDs verbrauchen erheblich weniger Strom als herkömmliche Glühlämpchen. Dies ist besonders auf kleineren Anlagen von Vorteil, wo die Stromaufnahme begrenzt sein kann. Zudem entwickeln LEDs weniger Wärme, was die Belastung für empfindliche Kunststoffteile der Lokomotive reduziert und die Lebensdauer der Komponenten verlängert. Die Robustheit von LEDs ist ebenfalls bemerkenswert; sie sind unempfindlich gegenüber Vibrationen, was bei einer bewegten Modellbahn ein signifikanter Vorteil ist.
Vorbereitung: Was du für das LED-Upgrade benötigst
Bevor du mit dem Umbau beginnst, ist eine sorgfältige Planung und die Beschaffung der richtigen Materialien unerlässlich. Die Auswahl der passenden LEDs ist dabei der erste Schritt. Achte auf die Größe der LEDs, da sie exakt in die vorhandenen Lampenfassungen oder den dafür vorgesehenen Platz in der Lokomotive passen müssen. Gängige Größen für Modellbahn-Loks sind 0603, 0805 oder 1206 SMD-LEDs. Berücksichtige auch die gewünschte Lichtfarbe – von warmweiß bis reinweiß, rot und gelb für Schlusslichter. Wichtig ist, dass die LEDs für die Betriebsspannung deiner Modellbahn (meist 12-16V Gleich- oder Wechselstrom) geeignet sind oder mit entsprechenden Vorwiderständen betrieben werden. Diese Vorwiderstände sind entscheidend, um die LEDs vor Überspannung zu schützen und ihre Lebensdauer zu gewährleisten. Ohne Widerstand würden die LEDs sofort durchbrennen. Die Berechnung des korrekten Widerstandswertes basiert auf der Spannung der Modellbahn und den spezifischen elektrischen Daten der LED (Betriebsspannung und Stromstärke). Du benötigst außerdem feine Lötkolben und Lötspitzen für präzise Arbeiten an den kleinen Bauteilen. Eine Lötstation mit Temperaturregelung ist hierfür ideal. Daneben sind feine Pinzetten zum Greifen der winzigen LEDs und Drähte, dünne Litzen (z.B. 0,1mm oder 0,2mm Querschnitt) für die Verkabelung, Schrumpfschlauch zur Isolation der Lötstellen und gegebenenfalls ein Multimeter zur Überprüfung der Polarität und Spannung wichtig. Ein gutes Beleuchtungsset für deinen Arbeitsplatz hilft dir, die filigranen Arbeiten präzise auszuführen. Eventuell benötigst du auch kleine Werkzeuge wie Schraubendreher oder Modellbau-Messer, um das Gehäuse der Lokomotive zu öffnen.
Schritt-für-Schritt-Anleitung: Der Umbau deiner Lokomotive
1. Demontage der Lokomotive
Beginne damit, das Gehäuse deiner Modellbahn-Lokomotive vorsichtig zu demontieren. Meist ist dies mit kleinen Schrauben an der Unterseite oder an den Seiten des Gehäuses befestigt. Merke dir oder dokumentiere, welche Schrauben wohin gehören, um den Zusammenbau zu erleichtern. Achte darauf, keine Kabel zu beschädigen, die bereits vorhanden sind, insbesondere die Verbindungen zur Platine oder zu den Motorkontakten.
2. Ausbau der alten Beleuchtung
Identifiziere die originalen Glühlämpchen oder die alten Beleuchtungseinheiten. Oft sind diese in kleinen Halterungen oder direkt in das Gehäuse eingeklebt. Entferne sie vorsichtig, ohne das Gehäuse zu beschädigen. Möglicherweise sind sie mit einfachen Kabeln verbunden, die du ablöten musst. Bewahre die alten Teile eventuell auf, falls du sie später wiederverwenden möchtest.
3. Vorbereitung der LED-Montage
Je nach Modell und der Art der LED, die du verwendest, gibt es verschiedene Montagemöglichkeiten. Wenn du SMD-LEDs verwendest, musst du diese oft direkt in die vorgesehenen Lampenfassungen löten oder sie mit einem geeigneten Klebstoff (der nicht elektrisch leitend ist) im Gehäuse fixieren. Stelle sicher, dass die Ausrichtung der LEDs korrekt ist, damit das Licht optimal nach außen gestrahlt wird. Bei Bedarf kannst du kleine Reflektoren oder Linsen einsetzen, um die Lichtstreuung zu optimieren.
4. Löten der LEDs und Vorwiderstände
Dies ist der kritischste Schritt. Zuerst musst du den passenden Vorwiderstand für jede LED berechnen. Die Formel lautet: R = (U_Quelle – U_LED) / I_LED. Hierbei ist U_Quelle die Spannung deines Gleissystems (typischerweise 12-16V), U_LED die Vorwärtsspannung der LED (diese findest du im Datenblatt der LED, oft zwischen 1,8V und 3,5V je nach Farbe) und I_LED die gewünschte Stromstärke der LED (typischerweise 10-20mA für Modellbahnanwendungen). Das Ergebnis ist der benötigte Widerstandswert in Ohm. Achte auf die Leistung des Widerstands, die meist in Achtel Watt angegeben wird. Löte den Vorwiderstand an das längere Anschlussbein (Anode, Pluspol) der LED. Wenn du nur einpolige LEDs hast, ist die Polarität entscheidend: das längere Bein ist der Pluspol, das kürzere der Minuspol. Bei beidpoligen LEDs ist es wichtig, die Markierung (oft ein Punkt oder eine Kerbe) zu beachten. Löte anschließend ein dünne Litze an das andere Ende des Vorwiderstands, die zur Plus-Versorgung der Lokomotive führen wird. An das kürzere Bein (Kathode, Minuspol) der LED lötest du eine weitere Litze, die zur Minus-Versorgung führen wird. Verwende Schrumpfschlauch, um alle Lötstellen sorgfältig zu isolieren und Kurzschlüsse zu vermeiden.
5. Anschluss der Verkabelung
Führe die vorbereiteten Litzen zu den entsprechenden Anschlusspunkten auf der Platine deiner Lokomotive oder zu den vorhandenen Kabeln, die von der Stromabnahme kommen. In den meisten Fällen werden die Lichter direkt an die Stromschleifer angeschlossen. Dies bedeutet, dass die LEDs leuchten, sobald Strom auf der Schiene ist. Achte auf die richtige Polung: die Plus-Pole der LEDs werden an die Plus-Leitung (oft von der rechten Schiene kommend, bei Gleichstrombetrieb) und die Minus-Pole an die Minus-Leitung (von der linken Schiene) angeschlossen. Wenn deine Lokomotive bereits eine vorhandene Lichtplatine hat, musst du die alten Lämpchen durch die neuen LED-Kabel ersetzen. Manchmal sind auch zusätzliche Funktionen wie schaltbares Licht gewünscht, was den Anschluss über einen Decoder erforderlich macht.
6. Testlauf und Zusammenbau
Bevor du die Lokomotive komplett zusammenbaust, führe einen Testlauf auf der Schiene durch. Überprüfe, ob alle LEDs korrekt leuchten und die Farben stimmen. Achte auf ungewöhnliche Geräusche oder Wärmeentwicklung. Wenn alles funktioniert, baue das Gehäuse vorsichtig wieder zusammen. Achte darauf, dass die Kabel nicht eingeklemmt werden.
Fortgeschrittene Techniken: Decoder und Funktionsbeleuchtung
Für Modellbahner, die mehr als nur eine einfache Beleuchtung wünschen, bietet sich die Nachrüstung eines digitalen Decoders an. Ein Decoder ermöglicht es dir, die Beleuchtung der Lokomotive über ein digitales Steuersystem (z.B. DCC oder MM) separat zu steuern. Das bedeutet, du kannst das Spitzenlicht, das Schlusslicht oder sogar zusätzliche Funktionen wie das Rangierlicht oder die Innenbeleuchtung der Führerstände ein- und ausschalten, ihre Helligkeit dimmen oder sogar die Farbe wechseln, falls die LEDs dafür ausgelegt sind. Moderne Decoder verfügen oft über mehrere Funktionsausgänge, an die du die einzelnen LED-Gruppen anschließen kannst. Der Einbau eines Decoders erfordert etwas mehr technisches Verständnis, da du die Kabel von der Stromabnahme, dem Motor und der Beleuchtung korrekt mit dem Decoder verbinden musst. Informiere dich genau über das Datenblatt deines Decoders und die spezifischen Anforderungen deiner Lokomotive.
Häufige Probleme und deren Lösungen
Beim Umbau von Modellbahn-Loks auf LED-Beleuchtung können verschiedene Probleme auftreten. Eines der häufigsten ist, dass die LEDs nicht leuchten. Dies kann an einer falschen Polung liegen, einem defekten Vorwiderstand, einem schlechten Lötkontakt oder einer Unterbrechung in der Verkabelung. Überprüfe mit einem Multimeter die Spannung an den Anschlusspunkten und an der LED selbst. Eine weitere Schwierigkeit kann sein, dass die LEDs zu dunkel oder zu hell leuchten. Ist die LED zu dunkel, könnte der Widerstand zu hoch sein oder die Spannung zu niedrig. Ist sie zu hell, ist der Widerstand zu niedrig oder die Spannung zu hoch – in diesem Fall besteht die Gefahr, dass die LED durchbrennt. Achte auch darauf, dass die LEDs nicht zu heiß werden, da dies ihre Lebensdauer verkürzt oder das Gehäuse beschädigen kann. Eine gute Wärmeableitung und die Verwendung des korrekten Widerstandswertes sind hier entscheidend. Bei älteren Lokomotiven kann es auch vorkommen, dass die Stromabnahme nicht optimal ist, was zu Flackern der Beleuchtung führt. In solchen Fällen können zusätzliche Entstörkondensatoren oder die Reinigung der Stromabnehmerräder helfen.
| Aspekt | Beschreibung | Vorteile | Nachteile | Empfehlung |
|---|---|---|---|---|
| LED-Typen | SMD-LEDs (z.B. 0603, 0805, 1206), bedrahtete LEDs | Kompakt, hohe Helligkeit, breite Farbpalette (SMD). Einfache Handhabung (bedrahtet). | Filigrane Handhabung (SMD), erfordert präzises Löten. Benötigen Vorwiderstände. | SMD-LEDs für detaillierte Optik und Platzersparnis, bedrahtete für einfachere Umbauten. |
| Vorwiderstände | Berechnung nach Formel R = (U_Quelle – U_LED) / I_LED | Schützt die LED vor Überspannung, optimiert Stromfluss, verlängert Lebensdauer. | Erfordert Berechnung, zusätzliche Lötstelle, minimaler Platzbedarf. | Unverzichtbar für jeden LED-Umbau. Exakte Berechnung sichert die Funktion. |
| Decoder-Integration | Digitale Schnittstelle (z.B. NEM 651/652) für Funktionsdecoder | Schaltbare Beleuchtung (vorne/hinten), Dimmfunktion, separate Steuerung. | Erfordert digitale Steuersystem, höhere Kosten, komplexerer Einbau. | Für ambitionierte Modellbahner, die Flexibilität und Funktionen wünschen. |
| Lichtfarbe & Helligkeit | Warmweiß, kaltweiß, rot, gelb; verschiedene Helligkeitsstufen | Authentische Darstellung, stimmungsvolles Licht, individuell anpassbar. | Auswahl kann überfordernd sein, falsche Helligkeit beeinträchtigt Optik. | Auf das Vorbild achten, warmweiße Töne für authentische Dampf- und Altbau-Loks. |
Das sind die neuesten LED-Nachrüstset Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Modellbahn-Lok mit LED-Beleuchtung nachrüsten
Benötige ich spezielle Werkzeuge, um LEDs in meine Lokomotive einzubauen?
Ja, für den Einbau von LEDs in Modellbahn-Lokomotiven sind einige spezielle Werkzeuge empfehlenswert. Dazu gehören ein feiner Lötkolben mit einer schmalen Spitze (idealerweise eine Lötstation mit Temperaturregelung), feine Pinzetten zum Greifen der winzigen LEDs und Drähte, ein scharfes Skalpell oder Modellbaumesser zum präzisen Arbeiten, sowie eventuell ein Multimeter zur Überprüfung der elektrischen Verbindungen und Spannungen. Dünne Litzen und Schrumpfschlauch zur Isolation sind ebenfalls unerlässlich.
Welche Art von LEDs sind am besten für den Umbau geeignet?
Für den Umbau von Modellbahn-Lokomotiven sind meist SMD-LEDs (Surface Mounted Device) die beste Wahl. Sie sind sehr klein und ermöglichen eine dezente Integration in die Lok. Gängige Größen sind 0603, 0805 oder 1206. Achte auf die gewünschte Lichtfarbe (warmweiß, kaltweiß, rot für Schlusslichter) und die Betriebsspannung. Bedrahtete LEDs sind eine einfachere Alternative, wenn der Platz keine Rolle spielt und du nicht so filigran arbeiten musst.
Wie berechne ich den richtigen Vorwiderstand für meine LEDs?
Die Berechnung des Vorwiderstands ist entscheidend, um deine LEDs vor Beschädigung zu schützen. Die Formel lautet: R = (U_Quelle – U_LED) / I_LED. Dabei ist U_Quelle die Spannung deines Gleissystems (meist 12-16V), U_LED die Vorwärtsspannung der LED (im Datenblatt angegeben, oft 1,8V bis 3,5V) und I_LED die gewünschte Stromstärke der LED (für Modellbahnen typischerweise 10-20mA, also 0,01A – 0,02A). Wenn das Ergebnis des Widerstandswerts sehr niedrig ist, verwende den nächsthöheren Standardwert.
Was passiert, wenn ich die Polarität der LEDs falsch anschließe?
Wenn du die Polarität der LEDs falsch anschließt, werden sie nicht leuchten. Eine falsche Polung beschädigt die LED in der Regel nicht sofort, aber sie funktioniert einfach nicht. Um sicherzustellen, dass du die richtige Polung hast, achte darauf, dass das längere Anschlussbein der LED (bei bedrahteten LEDs) und die Seite mit der Markierung am LED-Gehäuse (bei SMD-LEDs) als Pluspol (Anode) angeschlossen werden. Das kürzere Bein bzw. die andere Seite ist der Minuspol (Kathode).
Kann ich die neuen LEDs auch an einen Decoder anschließen, um sie separat schalten zu können?
Ja, das ist eine sehr empfehlenswerte Möglichkeit, um die Beleuchtung deiner Modellbahn-Lokomotive zu steuern. Du benötigst dafür einen digitalen Funktionsdecoder, der über entsprechende Ausgänge verfügt. Diese Decoder werden über die digitalen Steuersignale angesteuert und erlauben dir, das Spitzenlicht, Schlusslicht und eventuell weitere Funktionen wie Rangierlicht oder Führerstandsbeleuchtung unabhängig voneinander zu schalten und zu dimmen. Der Einbau erfordert etwas mehr technisches Wissen, ist aber für fortgeschrittene Modellbahner gut machbar.
Meine neuen LEDs flackern. Was kann die Ursache sein?
Flackernde LEDs deuten oft auf eine instabile Stromversorgung hin. Bei älteren Lokomotiven oder Anlagen kann die Stromabnahme von den Gleisen unzureichend sein. Überprüfe die Reinigung der Räder und des Gleises. Manchmal hilft es auch, die Stromabnehmer zu optimieren oder die Lokomotive mit einem zusätzlichen Energiespeicher (Pufferkondensator) auszustatten, der kurzzeitige Stromaussetzer überbrücken kann. Stelle sicher, dass alle Lötverbindungen fest und korrekt sind.
Sind LEDs hitzebeständiger als herkömmliche Glühlämpchen?
Ja, LEDs entwickeln deutlich weniger Wärme als herkömmliche Glühlämpchen. Während Glühlampen ihre Energie hauptsächlich in Wärme umwandeln, emittieren LEDs ihre Energie fast vollständig als Licht. Dies schont empfindliche Kunststoffteile der Lokomotive und erhöht die Lebensdauer der gesamten Beleuchtungseinheit. Dennoch sollten auch LEDs nicht überhitzen, daher ist die Verwendung des korrekten Vorwiderstands und eine gute Belüftung im Lokgehäuse wichtig.
