Du möchtest deine Modellbahn-Decoder optimal nutzen und verstehen, was die NEM-Schnittstellen wirklich bedeuten? Dann bist du hier genau richtig, denn wir erklären dir klar und verständlich, wie diese wichtigen Standards funktionieren und wie sie dir helfen, deine Züge digital aufzurüsten.
Das sind die beliebtesten NEM Decoder Produkte
Was ist die NEM-Schnittstelle und warum ist sie für dich relevant?
Die NEM-Schnittstelle ist ein standardisiertes Stecksystem, das bei Modellbahn-Decodern verwendet wird. Sie ermöglicht es dir, digitale Decoder einfach und ohne Lötarbeiten in deine Lokomotiven einzubauen und diese anschließend digital zu steuern. Dieser Standard sorgt dafür, dass Decoder verschiedener Hersteller mit den entsprechenden Schnittstellen in den Lokomotiven kompatibel sind. Ohne diese Normierung wäre der digitale Umbau von Modellbahnloks deutlich komplizierter und zeitaufwendiger.
Die verschiedenen NEM-Schnittstellen im Detail
Die NEM-Organisation (Normen Europäischer Modellbahnen) hat verschiedene Schnittstellenstandards für Decoder entwickelt, die sich primär in ihrer Größe und Pin-Belegung unterscheiden. Die wichtigsten und am häufigsten anzutreffenden sind:
- NEM 651 (6-polige Schnittstelle): Dies ist die kleinste und am weitesten verbreitete Schnittstelle, vor allem bei kleineren Lokomotiven und Triebwagen. Sie bietet grundlegende Funktionen wie Licht und Motorsteuerung.
- NEM 652 (8-polige Schnittstelle): Etwas größer als die NEM 651, bietet diese Schnittstelle mehr Anschlüsse und ermöglicht die Steuerung von zusätzlichen Funktionen wie Rangierlicht oder Kupplung. Sie ist oft in mittleren bis großen Loks zu finden.
- NEM 660 (21-polige MTC-Schnittstelle): Die MTC (Miniature Transmission Connector) Schnittstelle ist der moderne Standard und bietet die umfangreichsten Anschlussmöglichkeiten. Sie ist ideal für Loks mit vielen Sonderfunktionen wie Rauchgeneratoren, Soundmodulen, geführten Kupplungen und vielen einzeln schaltbaren Lichtern.
- NEM 662 (PluX-Schnittstelle): Eine Weiterentwicklung der 21-poligen Schnittstelle, die eine noch einfachere Handhabung und erweiterte Funktionalität bietet. Sie wird zunehmend in neueren Lokmodellen verbaut.
Vorteile der Nutzung von NEM-Schnittstellen
Die Standardisierung durch NEM-Schnittstellen bietet dir als Modellbahner zahlreiche Vorteile:
- Einfacher Einbau: Kein mühsames Löten mehr. Decoder werden einfach eingesteckt.
- Flexibilität: Du kannst problemlos Decoder verschiedener Hersteller nutzen und auch den Decoder wechseln, wenn du bessere Funktionen wünschst.
- Zukunftsfähigkeit: Neue Modelle werden fast immer mit NEM-Schnittstellen ausgeliefert, was den digitalen Umbau erleichtert.
- Wertsteigerung: Eine digitalisierte Lokomotive mit einer NEM-Schnittstelle ist attraktiver und behält ihren Wert besser.
- Erweiterbarkeit: Viele Schnittstellen erlauben den Anschluss von zusätzlichen Modulen für Sound, Rauch oder weitere Lichteffekte.
Wie du die richtige NEM-Schnittstelle für deine Lok identifizierst
Um die passende Schnittstelle zu finden, gibt es mehrere Wege:
- Lok-Anleitung: Die Bedienungsanleitung deiner Lokomotive gibt Auskunft über die verbaute Schnittstelle.
- Lok-Modellbezeichnung: Oft ist die Schnittstelle direkt im Modellnamen oder in der Produktbeschreibung angegeben (z.B. „Digital-Schnittstelle NEM 652“).
- Optische Prüfung: Schau in das Gehäuse deiner Lok. Die Schnittstelle ist eine kleine Platine mit Steckplätzen. Die Anzahl der Pins gibt Aufschluss über den Standard. Bei Zweifeln lieber recherchieren oder einen Fachmann fragen.

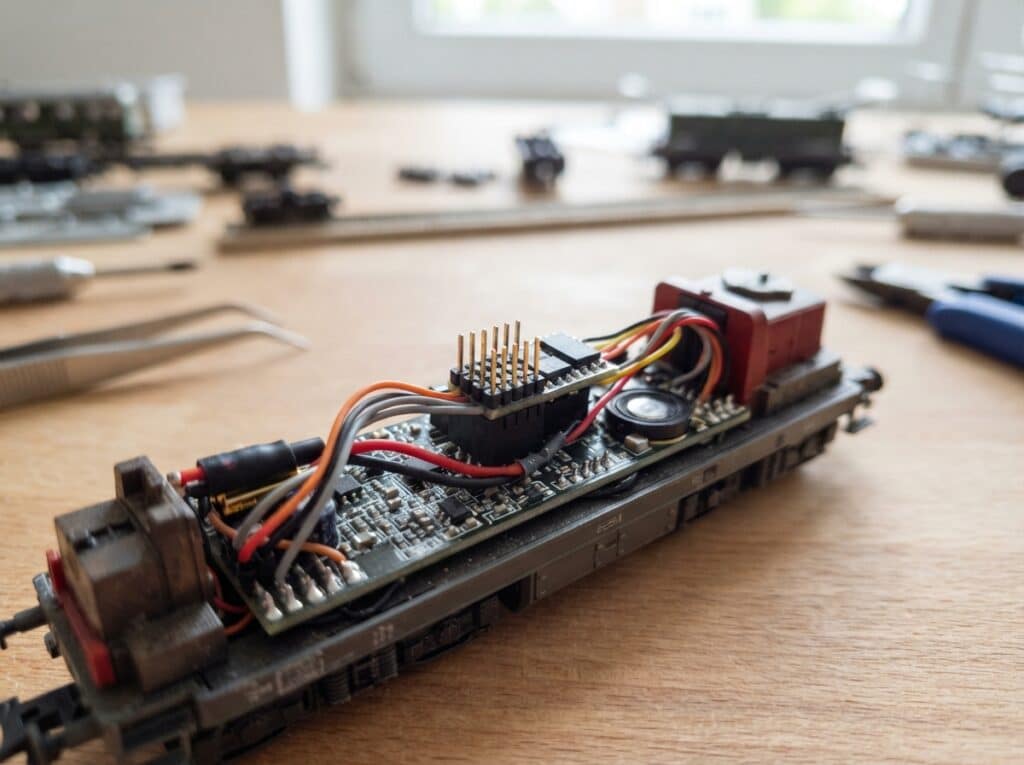

Die Funktionsweise von Decodern an NEM-Schnittstellen
Ein Decoder ist im Grunde ein kleines elektronisches Bauteil, das die digitalen Befehle vom Fahrregler (digitalen System) empfängt und in analoge Signale für den Motor und die Funktionen (Licht, Sound etc.) deiner Lokomotive umwandelt. Die NEM-Schnittstelle dient dabei als standardisierte Verbindung zwischen der Lokomotive und dem Decoder. Wenn du einen Decoder in die Schnittstelle steckst, werden die notwendigen Strom- und Datensignale automatisch verbunden. Das bedeutet, dass der Decoder sofort mit Energie versorgt wird und die digitalen Steuersignale empfangen kann, ohne dass du Kabel verlegen musst.
Unterschiede zwischen Gleichstrom- (DC) und Wechselstrom- (AC) Loks mit NEM-Schnittstellen
Es ist wichtig zu wissen, dass NEM-Schnittstellen primär für den Einbau von digitalen Decodern gedacht sind, unabhängig davon, ob deine Lokomotive ursprünglich für Gleichstrom (z.B. Märklin, Piko, Roco auf zweischienigen Gleisen) oder Wechselstrom (z.B. Märklin auf dreischienigen Gleisen) ausgelegt war. Der entscheidende Unterschied liegt im stromführenden System des Gleises und der Stromabnahme der Lokomotive selbst.
- Gleichstrom (DC) Loks: Diese Loks haben in der Regel zwei oder vier Achsen, die Strom über die Räder aus den beiden Schienen aufnehmen. Wenn du hier einen digitalen Decoder einbaust, wird die Stromversorgung der Lokomotive vom Decoder übernommen, der dann die Befehle vom digitalen System interpretiert.
- Wechselstrom (AC) Loks (typischerweise Märklin 3-Leiter): Diese Loks nehmen Strom über die linke Schiene und einen Schleifkontakt (Mittelleiter) auf. Wenn du hier einen digitalen Decoder einbauen möchtest, benötigst du einen speziellen AC-Decoder, der für das Märklin-System ausgelegt ist. Dieser Decoder „trennt“ die AC-Spannung vom Gleis und wandelt sie in ein nutzbares DC-Signal für den Motor und die Funktionen um. Ein Standard-DC-Decoder würde in einer AC-Lok nicht funktionieren oder sie beschädigen.
Die NEM-Schnittstelle selbst ist jedoch physisch identisch. Der Unterschied liegt in der Art des Decoders, der in die Schnittstelle gesteckt wird, um mit dem jeweiligen Stromsystem zu harmonieren.
Tipps zum Einbau und zur Auswahl von Decodern
Bevor du dich für einen Decoder entscheidest, beachte folgende Punkte:
- Funktionsumfang: Welche Funktionen möchtest du steuern? Nur Motor und Licht oder auch Sound, Rauch, Rangierlicht, geführte Kupplungen?
- Motorart: Nicht jeder Decoder ist für jeden Motortyp (z.B. Glockenankermotor, Standard-DC-Motor) gleich gut geeignet. Achte auf Kompatibilität.
- Strombelastbarkeit: Der Decoder muss genügend Strom für den Motor und alle Funktionen liefern können.
- Hersteller und Software: Manche Decoder bieten erweiterte Einstellungsmöglichkeiten oder spezielle Soundprojekte. Informiere dich über die Kompatibilität mit deinem digitalen System (z.B. DCC, mfx, M4).
- Einbauanleitung: Lies immer die Einbauanleitung des Decoders und deiner Lokomotive sorgfältig durch.
Entwicklung und Zukunft der NEM-Schnittstellen
Die Entwicklung von Schnittstellenstandards ist ein fortlaufender Prozess. Die NEM-Organisation arbeitet kontinuierlich daran, die Standards zu verbessern und an die steigenden Anforderungen der Modellbahntechnik anzupassen. Moderne Schnittstellen wie die PluX-Schnittstelle bieten eine noch einfachere Handhabung und erweiterte Möglichkeiten für die Integration von High-Tech-Komponenten. Ziel ist es, die Digitalisierung für Modellbahner noch einfacher und zugänglicher zu machen und gleichzeitig eine hohe Kompatibilität zwischen den Komponenten verschiedener Hersteller zu gewährleisten.
| Aspekt | Beschreibung | Relevanz für dich | Beispiele |
|---|---|---|---|
| Standardisierung | Einheitliche Steckverbindungen für Decoder. | Ermöglicht einfache Nachrüstung und Austausch von Decodern, herstellerunabhängig. | NEM 651, NEM 652, NEM 660 (MTC), NEM 662 (PluX). |
| Einfachheit der Installation | Kein Löten erforderlich, nur Einstecken. | Schneller und unkomplizierter Umbau von analogen auf digitale Loks. | Schneller Decoderwechsel bei Bedarf. |
| Funktionserweiterung | Anschlussmöglichkeiten für Zusatzfunktionen. | Steuerung von Licht, Sound, Rauch, Kupplungen etc. für ein realistischeres Fahrerlebnis. | 21-polige MTC-Schnittstelle für Sounddecoder mit Rauchmodul. |
| Kompatibilität | Zusammenspiel von Decodern und Lokomotiven verschiedener Hersteller. | Du bist nicht an einen Hersteller gebunden und kannst aus einem breiten Angebot wählen. | Ein Decoder von ESU passt in eine Lok von Piko mit passender NEM-Schnittstelle. |
| Modellpflege | Integration neuerer Technologien in ältere Lokmodelle. | Du kannst auch ältere Modelle mit modernen digitalen Funktionen nachrüsten. | Einbau eines PluX-Decoders in eine Lok mit einer älteren, aber kompatiblen Schnittstelle (Adapter nötig). |
Das sind die neuesten NEM Decoder Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu NEM-Schnittstellen für Modellbahn-Decoder
Was passiert, wenn ich den falschen Decoder in eine NEM-Schnittstelle einstecke?
Das Einstecken eines falschen Decoders kann zu verschiedenen Problemen führen. Bei AC-Loks (Märklin 3-Leiter) und einem DC-Decoder kann der Decoder beschädigt werden oder die Lok funktioniert nicht. Bei DC-Loks ist das Risiko geringer, aber es kann dennoch zu Fehlfunktionen kommen, wenn der Decoder nicht für die jeweilige Lok oder das digitale System geeignet ist. Achte immer auf die Angaben des Herstellers und die Kompatibilität mit deinem Stromsystem.
Kann ich eine NEM-Schnittstelle nachrüsten, wenn meine Lok keine hat?
Ja, in vielen Fällen ist das möglich. Es gibt Nachrüst-Platinen und Schnittstellen-Kits, die du in deine Lok einbauen kannst. Dies erfordert jedoch oft etwas mehr Aufwand und technisches Geschick, da eventuell kleine Anpassungen am Gehäuse oder der Verkabelung notwendig sind. Es gibt aber auch universelle Decoder, die du direkt an die vorhandene Motor- und Lichtanschlüsse löten kannst, falls keine Schnittstelle vorhanden ist.
Welchen Decoder brauche ich für Märklin Loks?
Für Märklin Loks, die auf dreischienigen Gleisen fahren (AC), benötigst du einen speziellen Märklin-kompatiblen Decoder (oft als Delta-Decoder, mfx-Decoder oder Umschaltdecoder bezeichnet). Diese Decoder können die Wechselspannung des Märklin-Gleissystems verarbeiten. Viele neuere Märklin Loks verfügen bereits über eine mfx-Schnittstelle, in die direkt ein mfx-Decoder gesteckt werden kann. Bei älteren Loks kann ein Umbau notwendig sein.
Was ist der Unterschied zwischen NEM 660 und NEM 662 (PluX)?
Die NEM 660 (21-polige MTC-Schnittstelle) ist ein etablierter Standard, der eine gute Anzahl von Anschlüssen bietet. Die NEM 662 (PluX-Schnittstelle) ist eine Weiterentwicklung, die oft eine noch einfachere Handhabung, eine kompaktere Bauform und eine verbesserte Pin-Belegung aufweist, was den Anschluss und die Konfiguration weiterer Funktionen erleichtert. PluX wird zunehmend in neueren Lokmodellen verwendet, da es die Integration von Sound, Rauch und anderen Funktionen noch intuitiver macht.
Wie kann ich sicherstellen, dass mein Decoder mit meinem digitalen System (z.B. DCC, mfx) funktioniert?
Die meisten modernen Decoder unterstützen das DCC-Protokoll, das der verbreitetste digitale Standard ist. Wenn du ein Märklin-System (z.B. CS2, CS3) nutzt, wirst du wahrscheinlich mfx- oder M4-Decoder bevorzugen, da diese automatisch vom System erkannt werden. Informiere dich vor dem Kauf über die vom Decoder unterstützten Protokolle und vergleiche sie mit den Protokollen deines digitalen Fahrpultes. Viele Decoder sind jedoch „Dual-Mode“, das heißt, sie können sowohl DCC als auch ein anderes Protokoll (wie z.B. Selectrix oder mfx) verarbeiten.
Sind NEM-Schnittstellen immer kompatibel, auch wenn sie die gleiche Pin-Anzahl haben?
Grundsätzlich ja, aber es gibt Feinheiten. Eine 6-polige Schnittstelle nach NEM 651 ist physisch und elektrisch standardisiert. Bei den größeren Schnittstellen wie der 21-poligen (NEM 660) oder PluX (NEM 662) gibt es zwar auch klare Standards, aber es kann Unterschiede in der Funktionalität der einzelnen Pins geben, je nach Hersteller und Decoder-Generation. Es ist immer ratsam, die spezifischen Anschlussbelegungen und die Kompatibilitätshinweise des Decoder- und Lok-Herstellers zu prüfen, insbesondere wenn du sehr spezifische Funktionen steuern möchtest.
