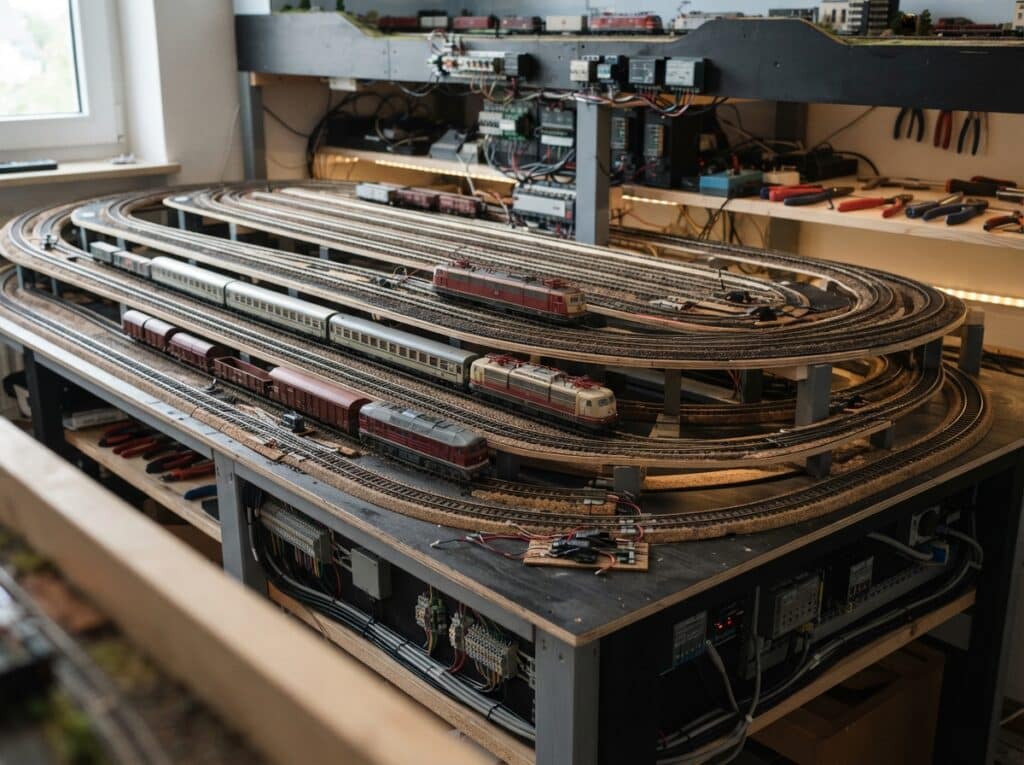

Du möchtest deinen Modellbahn-Betrieb auf kleinstem Raum maximieren und suchst nach Wegen, einen Schattenbahnhof clever zu planen? Ein durchdachter Schattenbahnhof ist der Schlüssel, um mehr Züge realistisch und faszinierend auf deiner Anlage verkehren zu lassen, ohne dabei wertvollen Platz zu opfern.
Das sind die beliebtesten Schattenbahnhof Produkte
Grundlagen der Schattenbahnhofplanung
Die Planung eines Schattenbahnhofs stellt eine der größten Herausforderungen für Modellbahner dar, insbesondere wenn die verfügbare Fläche begrenzt ist. Das Ziel ist es, eine maximale Anzahl von Gleisen und Zugbewegungen auf minimalem Raum zu realisieren, ohne die Betriebssicherheit und Zugänglichkeit zu beeinträchtigen. Ein gut geplanter Schattenbahnhof verbessert nicht nur die Spielmöglichkeiten, sondern erhöht auch die Realitätsnähe deiner Modellbahnanlage erheblich.
Platzbedarf und Gleisanzahl
Der entscheidende Faktor bei der Planung eines Schattenbahnhofs ist das Verhältnis von benötigtem Platz zu erreichbarer Gleisanzahl. Hierbei spielen verschiedene Parameter eine Rolle:
- Zuglänge: Die maximale Länge deiner Züge bestimmt die Mindestlänge jedes Gleises im Schattenbahnhof. Längere Züge erfordern längere Gleise, was den Platzbedarf erhöht.
- Gleisabstände: Die Norm- oder individuellen Gleisabstände beeinflussen direkt, wie viele Gleise nebeneinander passen. Engere Abstände ermöglichen mehr Gleise, können aber die Betriebssicherheit und die Zugänglichkeit für Wartungsarbeiten erschweren.
- Weichen und Kreuzungen: Der Platzbedarf für Weichenstraßen, die den Zugang zu den Gleisen regeln, muss ebenfalls einkalkuliert werden. Komplexere Weichenfelder benötigen mehr Raum.
- Ausfahrts- und Einfahrtsgleise: Separate Gleise für das Ein- und Ausfahren von Zügen in den Schattenbahnhof können notwendig sein, um Kollisionen zu vermeiden und einen reibungslosen Betrieb zu gewährleisten.
Zugänglichkeit und Wartung
Auch wenn ein Schattenbahnhof versteckt liegt, ist eine gute Zugänglichkeit für den Betrieb und die Wartung unerlässlich. Ein nicht zugänglicher Schattenbahnhof wird schnell zur Frustration.
- Höhe: Die Höhe des Schattenbahnhofs über der Grundplatte sollte so gewählt werden, dass du bequem an alle Gleise und Weichen herankommst. Zu niedrige Bauhöhen machen Wartungsarbeiten oder das Befreien entgleister Züge nahezu unmöglich.
- Seitlicher Zugang: Sorge für ausreichend Platz an den Seiten, um an alle Bereiche des Schattenbahnhofs gelangen zu können.
- Herausnehmbare Segmente: Bei sehr tiefen oder komplexen Schattenbahnhöfen kann es sinnvoll sein, Teile der Konstruktion herausnehmbar zu gestalten, um im Notfall besser eingreifen zu können.
- Beleuchtung: Eine gute Ausleuchtung des Schattenbahnhofs ist entscheidend, um Fehler schnell erkennen und beheben zu können.
Betriebskonzepte
Das Betriebskonzept bestimmt maßgeblich die Architektur deines Schattenbahnhofs. Möchtest du einfache Pendelzüge, komplexe Rangierbewegungen oder eine realistische Zugabfolge?
- Pendelzüge: Hierbei fahren Züge zwischen zwei Endpunkten hin und her. Dies erfordert in der Regel keine komplexen Weichenstraßen im Schattenbahnhof selbst, sondern lediglich Ein- und Ausfahrten.
- Durchfahrtsgleise: Für Züge, die den Schattenbahnhof lediglich durchfahren, sind einfache Gleise ausreichend.
- Abstellgleise: Gleise, auf denen Züge für längere Zeit abgestellt werden, sind das Kernstück jedes Schattenbahnhofs.
- Rangierbereiche: Wenn du auch im Schattenbahnhof rangieren möchtest (z.B. um Wagen zu tauschen), benötigst du zusätzliche Weichen und Gleisverbindungen.
Raumsparende Gleisführungen und Technologien
Um auf wenig Fläche mehr Betrieb zu ermöglichen, sind clevere Gleisführungen und der Einsatz moderner Technologien gefragt. Hier gibt es viele Möglichkeiten, die Effizienz zu steigern.
Einfachgleisige und doppeltgleisige Ausführung
Die Entscheidung zwischen einfach und doppelt ausgeführten Gleisen hat direkte Auswirkungen auf den Platzbedarf und die Kapazität:
- Einfachgleisig: Jedes Gleis dient als unabhängige Zufahrt/Ausfahrt und Abstellmöglichkeit. Dies ist die einfachste und platzsparendste Variante, erlaubt aber keine gleichzeitige Nutzung des Gleises für Ein- und Ausfahrt.
- Doppeltgleisig (Ringlokschuppen-Prinzip): Hierbei werden zwei Gleise hintereinandergeschaltet. Das vordere Gleis dient als Warte- oder Durchfahrtsgleis, während das hintere Gleis die eigentliche Abstellfläche bietet. Dies ermöglicht eine höhere Kapazität auf gleicher Länge, erfordert aber komplexere Weichenstraßen. Ein Beispiel ist das sogenannte „Zweischienensystem“, bei dem die Züge „umgekehrt“ fahren, um den Zugang zum hinteren Gleis zu ermöglichen.
Schleifen und Kehrschleifen
Schleifen und Kehrschleifen sind essentiell, um Züge im Schattenbahnhof wenden zu können, ohne manuell eingreifen zu müssen. Sie erlauben es, dass ein Zug nach dem Durchfahren des Schattenbahnhofs direkt wieder in die Gegenrichtung fahren kann.
- Einfache Kehrschleife: Eine U-förmige Gleisverbindung, die es einem Zug ermöglicht, seine Fahrtrichtung zu ändern.
- Doppelte Kehrschleife: Hierbei werden zwei Kehrschleifen hintereinander geschaltet, was eine noch flexiblere Zugführung erlaubt und Kapazität schafft.
- Kreisverkehr: Ein durchgehender Kreis kann ebenfalls zur Wendung von Zügen genutzt werden, ist aber oft platzraubender.
Digitale Steuerung und Automatisierung
Moderne digitale Steuerungssysteme und Automatisierung sind unverzichtbare Werkzeuge für einen effizienten Schattenbahnhofbetrieb auf begrenztem Raum.
- Gleisbesetztmeldung: Sensoren (optisch, Reed-Kontakte, Stromfühler) erkennen, ob ein Gleis von einem Zug belegt ist. Dies ist die Grundlage für automatische Abläufe und zur Vermeidung von Kollisionen.
- Automatische Zugsteuerung: Mit einer Digitalzentrale und entsprechender Software können Züge automatisch gesteuert werden. Sie fahren nach vordefinierten Routen, stoppen vor roten Signalen und starten, wenn das nächste Gleis frei ist.
- Rückmeldemodule: Diese Module liefern der Digitalzentrale Informationen über den Zustand der Weichen und Gleise.
- Schnittstellen zu PC-Software: Viele Digitalzentralen lassen sich mit PC-Software verbinden, die eine noch detailliertere Planung und Steuerung von komplexen Abläufen ermöglicht. Dies ist ideal, um die Kapazität des Schattenbahnhofs voll auszuschöpfen.
Platzsparende Weichen und Kreuzungen
Die Wahl der richtigen Weichen und Kreuzungen kann entscheidend sein, um den verfügbaren Platz optimal zu nutzen.
- K-Weichen / C-Gleis Weichen: Diese modernen Weichensysteme sind oft kompakter gebaut und erlauben engere Radien.
- Geometrische Optimierung: Durch die geschickte Anordnung von Weichen können längere Gleisabschnitte auf kürzerer Grundfläche erreicht werden.
- Herzstücke: Bei Weichen und Kreuzungen sind die Herzstücke kritisch. Der Einsatz von elektrisch beheizbaren oder isolierten Herzstücken kann die Betriebssicherheit erhöhen.
Praktische Planungstipps für deinen Schattenbahnhof
Eine strukturierte Herangehensweise ist unerlässlich, um den perfekten Schattenbahnhof für deine Bedürfnisse zu gestalten. Beginne mit den grundlegenden Überlegungen und arbeite dich dann zu den Details vor.
Die richtige Größe und Form
Bevor du Gleise planst, musst du den verfügbaren Raum definieren. Ein rechteckiger Schattenbahnhof ist oft am einfachsten zu realisieren, aber auch L-förmige oder sogar kreisförmige Varianten sind denkbar, wenn die Anlage das vorgibt.
- Grundriss skizzieren: Zeichne den Bereich, in dem der Schattenbahnhof untergebracht werden soll, möglichst maßstabsgetreu auf.
- Maximalmaße festlegen: Bestimme die maximalen Längen und Breiten, die du nutzen kannst, unter Berücksichtigung von Zugänglichkeit und Ästhetik.
- U-Form oder L-Form: Diese Formen können den Platz oft besser ausnutzen als ein einfaches Rechteck, indem sie die Züge quasi „um die Ecke“ leiten.
Gleisplanerstellung mit System
Nutze Hilfsmittel, um deinen Gleisplan zu erstellen. Ein guter Plan spart später viel Frust und Zeit.
- Papier und Bleistift: Für erste Entwürfe und Skizzen ist dies immer noch ein gutes Mittel.
- Software-Gleisplaner: Es gibt zahlreiche Programme (z.B. AnyRail, WinTrack), die dir helfen, Gleispläne virtuell zu erstellen, Radien zu überprüfen und die Gleislängen zu berechnen. Diese Tools sind besonders wertvoll für komplexe Schattenbahnhöfe.
- Maßstabsgetreue Zeichnungen: Wenn du deine Zeichnungen maßstabsgetreu erstellst, kannst du später die Gleise direkt auf Papier legen und die Passgenauigkeit prüfen.
Berücksichtigung von Stromversorgung und Verkabelung
Die Verkabelung eines Schattenbahnhofs kann schnell sehr komplex werden. Eine vorausschauende Planung ist hier Gold wert.
- Separate Stromkreise: Insbesondere bei größeren Schattenbahnhöfen ist es ratsam, den Schattenbahnhof in separate Stromkreise aufzuteilen. Dies minimiert die Auswirkungen von Kurzschlüssen.
- Rückmelder strategisch platzieren: Überlege genau, wo du Rückmelder benötigst, um die Zugpositionen korrekt zu erfassen und automatische Abläufe zu ermöglichen.
- Gut zugängliche Verkabelung: Plane von Anfang an, wie du die Kabel verlegen und zugänglich machen möchtest. Eine übersichtliche Verkabelung erleichtert die Fehlersuche enorm.
- Beschriftung: Beschrifte alle Kabel und Anschlüsse. Dies ist eine der wichtigsten Regeln für ein späteres, stressfreies Fehlersuchen.
Testen und Anpassen
Selbst der beste Plan muss in der Realität getestet werden. Sei bereit, Anpassungen vorzunehmen.
- Probeaufbau: Baue zumindest die kritischen Weichenstraßen und Gleiswendel im Maßstab 1:1 auf, um sicherzustellen, dass alles passt und Züge problemlos passieren.
- Probefahrten: Fahre deine längsten Züge testweise durch den geplanten Schattenbahnhof, um die Gleislängen zu überprüfen und mögliche Engstellen zu identifizieren.
- Flexibilität: Sei nicht zu starr in deiner Planung. Manchmal erfordern unerwartete Gegebenheiten kleine Änderungen, die zu einem besseren Ergebnis führen.
| Aspekt | Bedeutung für mehr Betrieb auf wenig Fläche | Schlüsselüberlegungen | Optimierungspotenzial |
|---|---|---|---|
| Gleisanzahl pro Fläche | Maximale Kapazität auf begrenztem Raum | Engere Gleisabstände, geschickte Weichenanordnung, Mehrfachnutzung von Gleisen | Doppelgleisige Ausführung, optimierte Bahnhofsgeometrie |
| Zuglängen und Radien | Kompatibilität mit dem rollenden Material | Berücksichtigung der längsten Züge, sinnvolle Radienwahl | Einsatz von flexiblen Wagen, Vermeidung zu enger Radien, wo möglich |
| Automatisierung und Steuerung | Reibungsloser, gleichzeitiger Betrieb mehrerer Züge | Gleisbesetztmeldung, automatische Zugsteuerung, Rückmeldetechnik | Digitale Fahrstraßenschaltung, PC-gestützte Planung und Steuerung |
| Zugänglichkeit und Wartung | Aufrechterhaltung des Betriebs und Fehlerbehebung | Ausreichende Bauhöhe, seitlicher Zugang, herausnehmbare Segmente | Modulare Bauweise, gute Beleuchtung, übersichtliche Verkabelung |
| Betriebskonzepte | Vielfalt und Realismus des Betriebsablaufs | Planung von Pendelzügen, Durchfahrtsgleisen, Abstellgleisen, Rangierbereichen | Einbindung von Kehrschleifen und einfachen Wendemöglichkeiten |
Das sind die neuesten Schattenbahnhof Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Schattenbahnhof planen: Mehr Betrieb auf wenig Fläche
Wie wichtig ist die Wahl der richtigen Radien für einen platzsparenden Schattenbahnhof?
Die Radien sind absolut entscheidend. Enge Radien ermöglichen mehr Gleise auf gleicher Länge, können aber bei vielen Modellbahnern zu Problemen mit dem Radstand der Fahrzeuge oder dem Überhang von Wagen führen. Für einen platzsparenden Schattenbahnhof wählt man oft den kleinsten Radius, der noch für das gesamte verwendete rollende Material sicher befahren werden kann. Ein Kompromiss ist hier oft notwendig. Bei modernen Gleissystemen wie dem von Roco oder Märklin C-Gleis sind oft auch engere Radien betriebssicher.
Kann man einen Schattenbahnhof auch unter einer bestehenden Anlage bauen?
Ja, das ist eine sehr gängige Methode, um zusätzlichen Platz für einen Schattenbahnhof zu schaffen, ohne die sichtbare Anlage zu verändern. Hierbei ist es besonders wichtig, auf eine ausreichende Bauhöhe zu achten, damit du im Bedarfsfall an alle Gleise und Weichen herankommst. Auch die Zugänglichkeit von den Seiten ist hierbei essentiell, da du von oben keinen direkten Zugriff hast. Die Verlegung von Kabeln und die Installation von Rückmeldern erfordern sorgfältige Planung.
Welche digitalen Systeme eignen sich am besten für einen automatisierten Schattenbahnhof?
Für einen automatisierten Schattenbahnhof eignen sich prinzipiell alle modernen digitalen Mehrzugsysteme (z.B. Märklin mfx, DCC-Systeme wie ESU, Tams, Lenz). Entscheidend ist weniger das reine System, sondern vielmehr die Möglichkeit, Gleisbesetztmeldungen und Weichenbefehle präzise zu verarbeiten. Viele dieser Systeme bieten Schnittstellen zu PC-Software, die eine aufwendige Automatisierung von Zugläufen erlauben. ESU-Produkte (wie die ECoS) oder die Märklin CS (Central Station) sind hier oft erste Wahl, aber auch spezialisierte Decoder und Rückmeldemodule von anderen Herstellern ermöglichen fortschrittliche Automatisierungen.
Wie kann man vermeiden, dass Züge im Schattenbahnhof entgleisen?
Entgleisungen im Schattenbahnhof sind besonders ärgerlich, da sie schwer zu beheben sind. Die Hauptursachen sind oft zu enge Radien, falsch gestellte Weichen, defekte Fahrzeuge oder eine unsaubere Gleislage. Achte auf saubere Gleise und Weichen, überprüfe regelmäßig die Radien auf Passgenauigkeit für deine Züge, und sorge für eine stabile Gleisbettung. Eine gute Beleuchtung des Schattenbahnhofs hilft auch, Probleme frühzeitig zu erkennen. Bei automatisierter Steuerung ist eine exakte Programmierung der Fahrstraßen und Stopppunkte entscheidend.
Wie viele Gleise passen realistisch auf einen Quadratmeter Fläche im Schattenbahnhof?
Das hängt stark von den gewählten Gleisabständen und der Art der Gleisführung ab. Bei einfachen, parallel verlegten Gleisen und einem Standardgleisabstand (z.B. 50 mm) können auf einem Quadratmeter etwa 6-8 gerade Gleise untergebracht werden. Wenn du jedoch Kehrschleifen, Weichen und komplexere Strukturen einplanst, reduziert sich diese Zahl deutlich. Durch den Einsatz von Doppelgleisen (vorderes Gleis als Durchfahrt, hinteres als Abstellgleis) kann die Kapazität auf der gleichen Fläche fast verdoppelt werden, erfordert aber mehr Platz für die Weichenstraßen.
Ist es sinnvoll, im Schattenbahnhof auch Rangierbetrieb zu ermöglichen?
Das kommt ganz auf deine persönlichen Präferenzen und dein Betriebskonzept an. Wenn du den Realismus deiner Anlage steigern möchtest und beispielsweise Wagen austauschen oder einzelne Lokomotiven umstellen willst, dann ja. Dies erfordert jedoch zusätzliche Weichen und Gleisflächen, was auf wenig Raum eine Herausforderung darstellt. Für viele Modellbahner ist ein reiner Abstellbahnhof ohne Rangierbetrieb auf begrenztem Raum die effizientere Lösung, um die maximale Anzahl an Zügen unterzubringen.
Wie kann ich den Schattenbahnhof am besten zugänglich machen, wenn er unter der sichtbaren Anlage liegt?
Es gibt mehrere bewährte Methoden. Eine sehr praktische Lösung sind sogenannte „Klappsegmente“ oder „Ausziehsegmente“. Dabei handelt es sich um Teile des Schattenbahnhofs, die auf Scharnieren gelagert sind und nach vorne oder zur Seite ausgeklappt werden können. Dies ermöglicht einen guten Zugang zu den Gleisen, die sich auf diesen Segmenten befinden. Auch eine herausnehmbare Bodenplatte des darüberliegenden Anlagenteils kann in bestimmten Bereichen hilfreich sein. Entscheidend ist, dass du im Falle einer Entgleisung oder Wartung leicht an alle relevanten Stellen gelangst.
