Du möchtest deine Leidenschaft für Modelleisenbahnen mit der Flexibilität und dem Platzgewinn verbinden, den eine Segmentanlage bietet? Der Bau von transportablen Modulen ermöglicht es dir, deine Anlage jederzeit zu erweitern, zu verändern oder sogar an einem anderen Ort aufzubauen, ohne auf beeindruckende Landschaften und detaillierte Bahnbetriebsszenarien verzichten zu müssen.
Das sind die beliebtesten Modulbau Produkte
Was ist eine Segmentanlage im Modellbahnbau?
Eine Segmentanlage, auch als Modulanlage bezeichnet, ist eine Modelleisenbahnanlage, die aus einzelnen, voneinander unabhängigen Modulen aufgebaut ist. Diese Module können nach Belieben miteinander verbunden werden, um unterschiedlichste Anlagengrößen und -formen zu realisieren. Der entscheidende Vorteil liegt in der Transportfähigkeit und der modularen Erweiterbarkeit, was sie ideal für Modellbahner mit begrenztem Platz oder dem Wunsch nach Flexibilität macht.
Vorteile von Segmentanlagen
- Flexibilität und Anpassungsfähigkeit: Du kannst deine Anlage jederzeit um neue Module erweitern oder bestehende Segmente austauschen und neu anordnen. Das ermöglicht dir, deine Anlage an neue Themen, Räumlichkeiten oder auch an die Ideen deiner Mitmodellbahner anzupassen.
- Platzoptimierung: Segmente können platzsparend gelagert werden, wenn sie nicht im Einsatz sind. Dies ist ein entscheidender Vorteil, wenn du nicht über einen permanent verfügbaren Ausstellungsraum verfügst.
- Transportfähigkeit: Dank der einzelnen Module ist der Transport zur Modellbahnausstellung, zum Vereinsheim oder zu Freunden relativ unkompliziert. Auch Umzüge werden erheblich erleichtert.
- Vereinfachte Bauprozesse: Der Bau kleinerer, handhabbarer Module ist oft übersichtlicher und weniger einschüchternd als der Bau einer riesigen, fest installierten Anlage.
- Interessengemeinschaft und Gemeinschaftsprojekte: Segmentanlagen eignen sich hervorragend für Gemeinschaftsprojekte. Mehrere Modellbahner können gemeinsam an einzelnen Modulen arbeiten und diese dann zu einer großen Anlage verbinden.
- Fehlerbehebung und Wartung: Probleme lassen sich oft auf einzelne Module eingrenzen, was Reparaturen und Wartungsarbeiten erleichtert.
Grundlagen des Modulbaus: Der erste Schritt
Bevor du mit dem eigentlichen Bau beginnst, ist eine sorgfältige Planung unerlässlich. Lege dich auf einen Nenngröße fest, wie z.B. H0, N, TT oder Z, da dies die Abmessungen und die Detailtiefe deiner Module beeinflusst. Ebenso wichtig ist die Entscheidung für ein bestimmtes Modulnorm-System. Es gibt verschiedene Standards, wie z.B. die FREMO-Norm oder die MALOG-Norm, die sicherstellen, dass die Module kompatibel sind und sich nahtlos verbinden lassen. Die Wahl einer etablierten Norm erleichtert den Anschluss an andere Module und die Zusammenarbeit in Vereinen oder Interessengruppen.
Modulnormen: Die Basis für Kompatibilität
Die Modulnorm definiert die exakten Maße des Moduls, die Schnittstellen für Gleise und elektrische Verbindungen sowie die Art der Befestigung. Renommierte Normen wie die des FREMO (Freundeskreises Europäischer Modelleisenbahner) bieten detaillierte Vorgaben für präzise und funktionsfähige Module, die selbst im anspruchsvollen Fahrbetrieb überzeugen. Sie legen fest, wie das Trassenbrett an den Stirnseiten exakt ausgerichtet sein muss, wie die Gleisverbindungen gestaltet sind und welche elektrischen Standards eingehalten werden müssen.
Materialauswahl für den Modulbau
Für den Bau der Grundkonstruktion von Segmenten eignen sich verschiedene Materialien. Am häufigsten wird Sperrholz oder MDF (Mitteldichte Faserplatte) verwendet. Sperrholz ist leicht und stabil, während MDF eine glatte Oberfläche bietet und gut zu bearbeiten ist. Die Dicke des Materials sollte so gewählt werden, dass eine ausreichende Stabilität gewährleistet ist, aber das Gewicht des Moduls nicht unnötig erhöht wird. Für die Trassenführung können auch dünnere Holzplatten oder spezielle Hartschaumplatten verwendet werden, je nach gewünschter Detaillierung und Unterbau.
Der Aufbau eines Segments: Schritt für Schritt

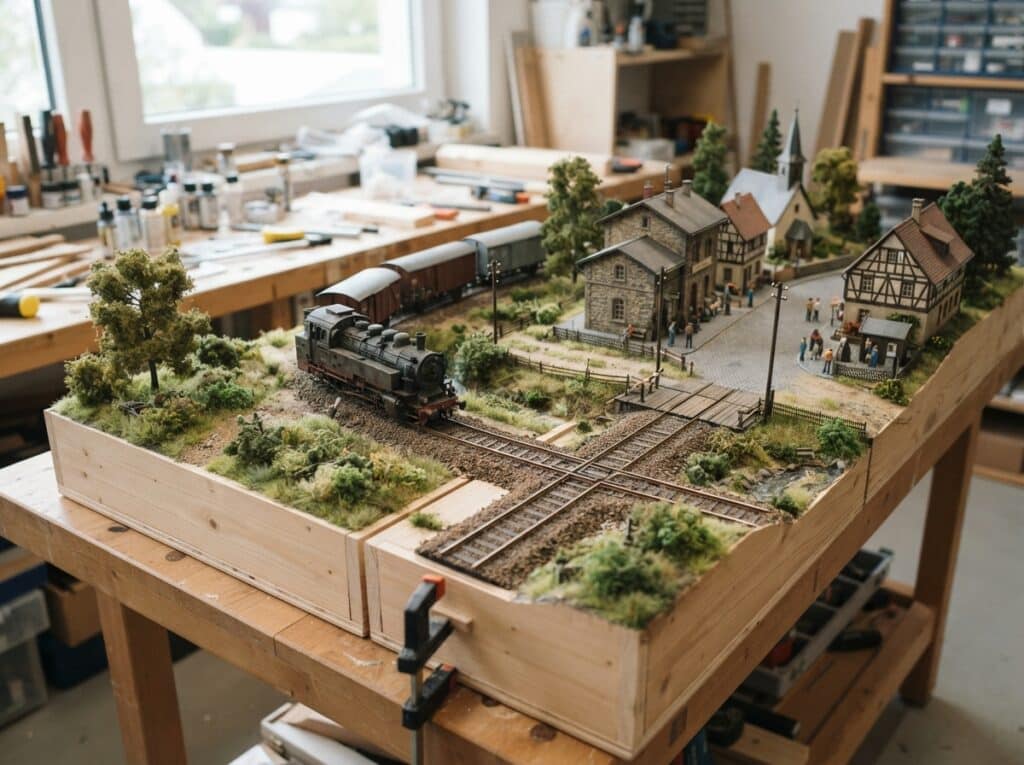

Ein typisches Segment besteht aus einem stabilen Rahmen, der die äußeren Abmessungen definiert, und einer Trassenplatte, auf der die Gleisanlagen und die Landschaft gestaltet werden. Die Stirnseiten der Segmente sind entscheidend für die exakte Verbindung. Sie müssen präzise gefertigt sein, um eine lückenlose und ebene Gleisverbindung zu gewährleisten. Oft werden hier spezielle Verbinder oder Aufnahmen für Schrauben verwendet, um die Segmente fest miteinander zu verbinden.
Der Modulrahmen: Stabilität und Präzision
Der Rahmen bildet das Grundgerüst deines Segments. Er sollte robust genug sein, um Verzug zu vermeiden und eine stabile Basis für die Trassenplatte zu bieten. Die Abmessungen des Rahmens richten sich nach der gewählten Modulnorm. Achte darauf, dass die Eckverbindungen stabil ausgeführt sind, beispielsweise durch Verschraubung oder Verleimung. Gängige Rahmenbreiten liegen oft zwischen 10 und 20 cm, je nach Nenngröße und gewünschter Geländehöhe.
Die Trassenplatte: Grundlage für Gleise und Landschaft
Auf den Rahmen wird die Trassenplatte montiert. Hierzu eignen sich Materialien wie 3-mm- oder 5-mm-Sperrholz, Hartschaumplatten oder auch dünnes MDF. Die Trassenplatte muss plan und rechtwinklig zur Rahmenoberkante liegen. Die Gleislage wird auf dieser Platte exakt nach Plan oder nach den Vorgaben der Modulnorm aufgezeichnet und ausgeschnitten. Die Höhe der Trassenplatte im Verhältnis zum Rahmen bestimmt, wie viel Raum für Geländegestaltung, Unterführungen oder Brückenbau vorhanden ist.
Gleisverlegung und elektrische Verbindungen
Die Gleise werden präzise auf der Trassenplatte verlegt und befestigt. Bei der Wahl des Gleissystems solltest du auf Kompatibilität mit deiner Modulnorm achten. Die elektrische Verbindung zwischen den Segmenten ist ein kritischer Punkt. Standardisierte Steckverbinder oder Buchsen ermöglichen einen einfachen und sicheren Anschluss der Stromversorgung und der Steuersignale. Es ist ratsam, von Anfang an eine durchdachte Verkabelung zu planen, die auch zukünftige Erweiterungen berücksichtigt.
Gestaltung und Detailierung von Segmenten
Der eigentliche Charme von Segmentanlagen liegt in der detaillierten und liebevollen Gestaltung jedes einzelnen Moduls. Hier kannst du deine Kreativität voll ausleben und kleine, aber feine Modellwelten erschaffen. Ob ländliche Idylle, belebte Stadtkulisse oder industrielles Gelände – die Möglichkeiten sind nahezu grenzenlos.
Landschaftsgestaltung: Realismus und Atmosphäre
Die Gestaltung der Landschaft ist entscheidend für die Glaubwürdigkeit deiner Modellwelt. Nutze verschiedene Materialien wie Modellbauschaum, Kork, Gips und Streumaterialien, um Berge, Hügel, Felder und Wälder zu formen. Bäume, Büsche und andere Vegetationselemente erwecken die Szene zum Leben. Achte auf eine stimmige Farbgebung und Texturierung, um die Illusion von Tiefe und Realismus zu erzeugen.
Gebäude und Dioramen: Kleine Welten im Detail
Modellgebäude, ob Bausätze oder Eigenkreationen, sind zentrale Elemente deiner Segmentgestaltung. Positioniere sie strategisch, um interessante Blickpunkte zu schaffen und die Geschichte deiner Anlage zu erzählen. Kleine Dioramen mit Figuren, Fahrzeugen und detaillierten Szenen verleihen den Modulen zusätzliche Lebendigkeit und Tiefe. Selbst die kleinste Ecke kann mit einer sorgfältig gestalteten Szene zu einem echten Blickfang werden.
Gleisbau und Betriebssicherheit
Die präzise Verlegung der Gleise ist entscheidend für einen reibungslosen Fahrbetrieb. Achte auf saubere Schienenstöße und eine ebene Gleislage. Weichen sollten zuverlässig funktionieren und korrekt eingestellt sein. Die elektrische Infrastruktur, inklusive der Signaltechnik und der Stromversorgung, muss sorgfältig geplant und installiert werden, um Probleme während des Betriebs zu vermeiden. Bei Gemeinschaftsanlagen ist die Einhaltung einheitlicher Standards für die Gleisverlegung und elektrische Verbindungen besonders wichtig.
Praktische Aspekte des Modulbetriebs
Der Betrieb einer Segmentanlage birgt einige spezifische Herausforderungen, aber auch viele Vorteile, besonders wenn du mit anderen Modellbahnern zusammenarbeitest.
Transport und Lagerung
Der Transport deiner Segmente erfordert sorgfältige Planung. Verwende stabile Kartons oder spezielle Transportkisten, um die Module vor Beschädigungen zu schützen. Achte darauf, empfindliche Teile wie Gebäude oder Geländeelemente zu sichern. Die Lagerung der Segmente sollte an einem trockenen und temperaturstabilen Ort erfolgen, um Verzug oder andere Schäden zu vermeiden. Stapelbare Module erleichtern die Lagerung erheblich.
Aufbau und Abbau
Der Aufbau einer Segmentanlage kann je nach Größe und Komplexität einige Zeit in Anspruch nehmen. Plane genügend Zeit für das Verbinden der Module, die elektrische Verkabelung und letzte Kontrollen ein. Der Abbau sollte ebenso sorgfältig erfolgen, um Beschädigungen zu vermeiden. Bei Gemeinschaftsanlagen ist eine klare Aufteilung der Aufgaben und ein gut abgestimmter Ablauf von Vorteil.
Betrieb und Steuerung
Du hast die Wahl zwischen verschiedenen Steuerungssystemen, von der einfachen Analogtechnik bis hin zu komplexen Digitalbahnsystemen. Bei Gemeinschaftsanlagen ist die Entscheidung für ein gemeinsames Steuerungssystem entscheidend, um Kompatibilität zu gewährleisten. Digitale Systeme bieten hier viele Vorteile, da sie die Steuerung mehrerer Züge auf einer komplexen Anlage ermöglichen.
Zusammenfassung der wichtigsten Aspekte
| Kategorie | Schlüsselmerkmale | Bedeutung für dich |
|---|---|---|
| Planung & Normen | Modulnorm (z.B. FREMO, MALOG), Nenngröße, Maßstab, Gleissystem | Grundlage für Kompatibilität, einfache Erweiterbarkeit und erfolgreiche Gemeinschaftsprojekte. Ohne klare Norm kann der Aufbau einer funktionierenden Anlage unmöglich werden. |
| Konstruktion & Materialien | Rahmenmaterial (Sperrholz, MDF), Trassenplatte, Stirnseitenpräzision, Befestigungssysteme | Gewährleistet Stabilität, Transportfähigkeit und eine exakte Verbindung der Module. Reduziert das Risiko von Verzug und Beschädigungen. |
| Landschaftsgestaltung | Geländebau, Begrünung, Gewässer, Berge, Felsen, Detailtiefe | Schafft Realismus und Atmosphäre. Ermöglicht dir, deine Vision einer authentischen Modellwelt umzusetzen und den Betrachter zu fesseln. |
| Betrieb & Technik | Gleisverlegung, elektrische Verbindungen, Steuerungssystem (analog/digital), Signaltechnik | Sorgt für einen reibungslosen Fahrbetrieb und ermöglicht komplexe Betriebsszenarien. Eine gut durchdachte elektrische Infrastruktur ist essenziell. |
| Transport & Lagerung | Modulgröße, Schutzvorrichtungen, Lagerbedingungen, Stabilität der Segmente | Ermöglicht dir, deine Anlage flexibel einzusetzen und an verschiedenen Orten zu präsentieren oder zu lagern. Schützt deine investierte Arbeit und Zeit. |
Das sind die neuesten Modulbau Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Segmentanlage: Modelleisenbahn in transportablen Abschnitten bauen
Was ist der Hauptvorteil einer Segmentanlage gegenüber einer festen Anlage?
Der Hauptvorteil einer Segmentanlage liegt in ihrer extremen Flexibilität. Du kannst sie leicht transportieren, platzsparend lagern und jederzeit durch neue Module erweitern oder bestehende Segmente neu anordnen. Dies ist ideal, wenn dein Platzangebot begrenzt ist oder du deine Anlage gerne auf Ausstellungen präsentierst.
Welche Modulnormen sind am gebräuchlichsten und warum sollte ich mich für eine entscheiden?
Zu den bekanntesten und am weitesten verbreiteten Modulnormen gehören die des FREMO (Freundeskreis Europäischer Modelleisenbahner) und die der MALOG (Modulbau-Interessengemeinschaft). Die Entscheidung für eine Norm ist entscheidend, da sie die Kompatibilität deiner Module mit denen anderer Modellbahner sicherstellt. Dies erleichtert den Aufbau von Gemeinschaftsanlagen enorm und ermöglicht dir, an Treffen und Ausstellungen teilzunehmen, wo verschiedene Module zu einer großen Anlage verbunden werden.
Wie stelle ich sicher, dass die Gleisverbindungen zwischen den Segmenten perfekt passen?
Die Präzision der Stirnseiten ist hierbei entscheidend. Wähle eine Modulnorm, die klare Vorgaben für die Bearbeitung der Stirnseiten und die Art der Gleisverbindung macht. Die Gleisenden müssen absolut bündig und im richtigen Winkel zueinander stehen. Oft werden spezielle Verbinder oder exakt gefertigte Aufnahmen verwendet, um eine spaltfreie und ebene Verbindung zu gewährleisten, die auch dem Zugverkehr standhält.
Welche Materialien eignen sich am besten für den Bau des Modulrahmens und der Trassenplatte?
Für den Modulrahmen sind stabile und verzugsfreie Materialien wie Sperrholz (mindestens 12 mm Dicke) oder MDF (mindestens 15 mm Dicke) empfehlenswert. Als Trassenplatte eignen sich dünnere Platten wie 3-mm- oder 5-mm-Sperrholz, Hartschaumplatten oder auch dünnes MDF. Wichtig ist, dass das Material stabil genug ist, um die Gleise und die Landschaftsgestaltung aufzunehmen, aber das Gesamtgewicht des Moduls nicht zu stark erhöht.
Wie löse ich die elektrische Verkabelung zwischen den einzelnen Segmenten?
Für eine einfache und zuverlässige elektrische Verbindung zwischen den Segmenten werden standardisierte Steckverbindungen oder Buchsen verwendet. Diese sorgen dafür, dass die Stromversorgung (für den Fahrstrom und die Beleuchtung) und gegebenenfalls Steuersignale nahtlos von einem Modul zum nächsten übertragen werden. Achte darauf, eine durchdachte Verkabelung zu planen, die auch für zukünftige Erweiterungen oder Änderungen geeignet ist.
Muss ich für jede Nenngröße eine eigene Modulnorm lernen?
Nein, nicht unbedingt. Viele Modulnormen sind für verschiedene Nenngrößen adaptierbar oder es gibt spezifische Auslegungen der Normen für unterschiedliche Nenngrößen (z.B. FREMO hat Normen für H0, H0m, H0e und N). Die grundlegenden Prinzipien der Modulkonstruktion und der Schnittstellen bleiben oft gleich, während sich die genauen Abmessungen und die Skalierung an die jeweilige Nenngröße anpassen.
Was sind die größten Herausforderungen beim Bau und Betrieb einer Segmentanlage?
Die größten Herausforderungen liegen oft in der präzisen Planung und Umsetzung der Modulnormen, um eine hundertprozentige Kompatibilität zu gewährleisten. Auch der Transport und die Lagerung erfordern Sorgfalt, um Beschädigungen zu vermeiden. Bei Gemeinschaftsanlagen ist die Abstimmung zwischen den Mitgliedern und die Einhaltung gemeinsamer Standards entscheidend für den Erfolg des Projekts.
