Ein zuverlässiger Schutz deiner Modelleisenbahn-Elektrik vor Überlastung und Kurzschlüssen ist essenziell, um Schäden an deinen wertvollen Loks, Waggons und der Steuerungselektronik zu vermeiden. Sicherungen, oft unterschätzt, sind das Herzstück dieser Schutzfunktion und ermöglichen dir, deine Anlage unbesorgt zu genießen.
Das sind die beliebtesten Modellsicherung Produkte
Die Bedeutung von Sicherungen im Modelleisenbahnsystem
Deine Modelleisenbahn ist ein komplexes System, bei dem Strom fließt, um die Loks anzutreiben, Weichen zu stellen und Signale zu steuern. Wie in jeder elektrischen Anlage birgt auch hier die Stromversorgung Risiken. Überlastungen, beispielsweise durch zu viele Verbraucher an einem Stromkreis, oder Kurzschlüsse, verursacht durch defekte Kabel oder fehlerhafte Verbindungen, können zu erheblichen Schäden führen. Ohne adäquaten Schutz können hierdurch empfindliche elektronische Bauteile irreparabel zerstört werden, was nicht nur kostspielig ist, sondern auch den Betriebsspaß trübt. Sicherungen sind hier die entscheidende Komponente, die im Ernstfall den Stromkreis unterbricht und somit deine wertvolle Technik bewahrt.
Arten von Sicherungen für Modelleisenbahnen
Es gibt verschiedene Arten von Sicherungen, die für den Einsatz in Modelleisenbahnanlagen geeignet sind. Die Wahl der richtigen Sicherung hängt von der spezifischen Anwendung und dem zu schützenden Stromkreis ab.
Schmelzsicherungen (Feinsicherungen)

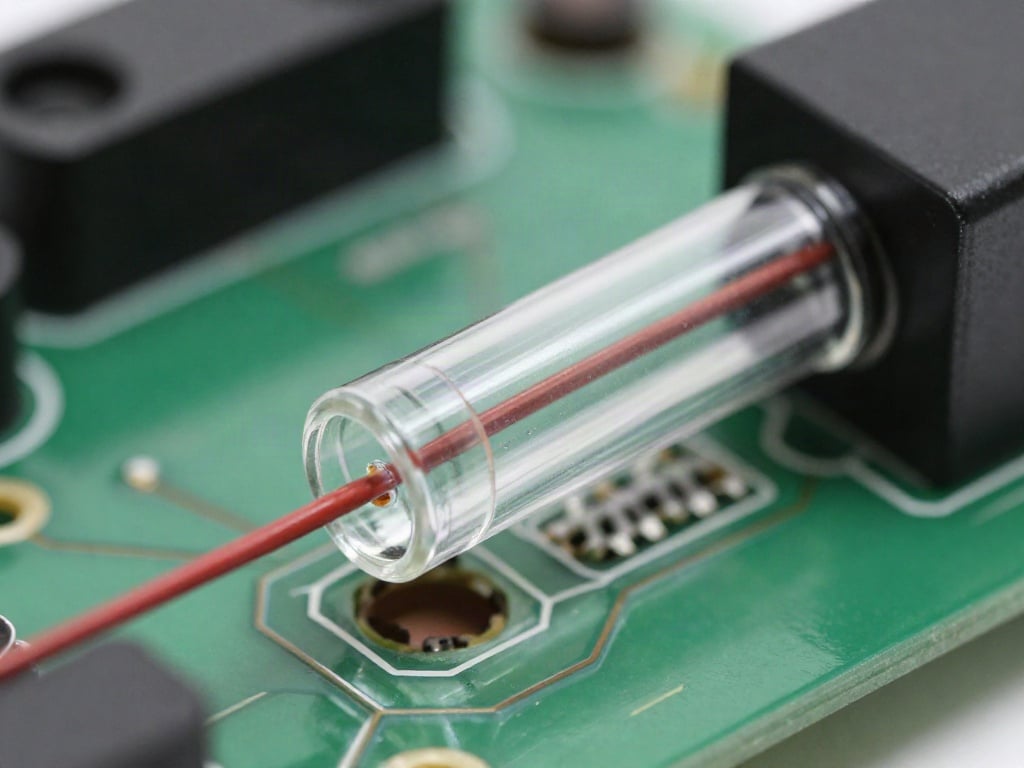

Schmelzsicherungen, oft auch als Feinsicherungen bezeichnet, sind die gebräuchlichste Form der Sicherung im Modelleisenbahnbereich. Sie bestehen aus einem Glas- oder Keramikrohr, in dem sich ein feiner Draht befindet. Bei Überstrom erwärmt sich dieser Draht und schmilzt durch, wodurch der Stromkreis unterbrochen wird. Sie sind kostengünstig und weit verbreitet.
- Aufbau: Glas- oder Keramikrohr mit metallischen Endkappen und einem Draht im Inneren.
- Kennzeichnung: Die Stromstärke ist meist auf den Endkappen oder dem Glas aufgedruckt (z.B. 0,5A, 1A, 2A).
- Typen: Es gibt flinke (F) und träge (T) Ausführungen. Flache Sicherungen reagieren sehr schnell auf Überlastungen, träge Sicherungen erlauben kurzzeitige Stromspitzen, was bei manchen Anlaufströmen von Motoren von Vorteil sein kann.
- Vorteile: Günstig, einfach zu handhaben, weite Verbreitung.
- Nachteile: Nach dem Auslösen muss die Sicherung ersetzt werden.
PTC-Sicherungen (Polymer Positive Temperature Coefficient)
PTC-Sicherungen sind eine moderne Alternative zu Schmelzsicherungen. Sie bestehen aus einem speziellen Kunststoffmaterial, dessen elektrischer Widerstand mit steigender Temperatur zunimmt. Bei einem Überstrom erwärmt sich das PTC-Material, der Widerstand steigt drastisch an und reduziert so den Stromfluss auf ein Minimum. Nach dem Abkühlen kehrt der Widerstand wieder in seinen Normalzustand zurück, und die Sicherung ist wieder einsatzbereit.
- Aufbau: Spezielles Polymer, das seinen Widerstand mit der Temperatur ändert.
- Funktionsweise: Bei Überstrom erwärmt sich das Material, der Widerstand steigt, der Strom fließt nur noch minimal.
- Vorteile: Selbst-rückstellend (kein Austausch nötig), schützen vor Überlastung und Kurzschluss, oft klein und platzsparend.
- Nachteile: Reagieren langsamer als Schmelzsicherungen, können bei anhaltenden hohen Strömen beschädigt werden, teurer in der Anschaffung.
Sicherungsautomaten (elektronische Schutzschalter)
Sicherungsautomaten sind hochentwickelte elektronische Geräte, die verschiedene Schutzfunktionen in einem Bauteil vereinen. Sie erkennen Überlastungen und Kurzschlüsse und unterbrechen den Stromkreis elektronisch. Viele Modelle bieten zusätzliche Funktionen wie Übertemperaturschutz oder eine Statusanzeige.
- Aufbau: Integrierte elektronische Schaltungen zur Stromüberwachung und -abschaltung.
- Funktionsweise: Erfassen Stromstärke und schalten bei Grenzwertüberschreitung den Stromkreis ab.
- Vorteile: Selbst-rückstellend, präzise Auslösecharakteristiken, oft mit zusätzlichen Schutzfunktionen, digitale Anzeige möglich.
- Nachteile: Teurer in der Anschaffung, komplexer in der Installation, benötigen oft eine eigene Stromversorgung.
Was ist der Unterschied zwischen flinken und trägen Sicherungen?
Der Unterschied liegt in der Ansprechzeit. Eine flinke (F) Sicherung reagiert sehr schnell auf Stromspitzen und ist ideal für den Schutz von empfindlichen Elektronikbauteilen, bei denen bereits geringe Überströme schädlich sein können. Eine träge (T) Sicherung hingegen ist so konzipiert, dass sie kurzzeitige, aber unvermeidliche Stromspitzen, wie sie beispielsweise beim Anlaufen von Elektromotoren auftreten können, toleriert. Dies verhindert ein unnötiges Auslösen der Sicherung im Normalbetrieb und schützt gleichzeitig vor anhaltenden Überlastungen. Für die meisten Lokomotivmotoren ist eine träge Sicherung empfehlenswert, um ein Auslösen beim Start zu vermeiden.
Die richtige Dimensionierung von Sicherungen: So triffst du die passende Wahl
Die Wahl der richtigen Sicherungsstärke ist entscheidend. Eine zu schwache Sicherung löst zu oft aus, eine zu starke Sicherung bietet keinen ausreichenden Schutz. Die Stromstärke, die eine Sicherung schützen soll, ist der entscheidende Faktor. Grundsätzlich sollte die Nennstromstärke der Sicherung etwas über dem normalen Betriebsstrom des geschützten Geräts oder Stromkreises liegen.
Schritt-für-Schritt-Anleitung zur Dimensionierung:
- Ermittle den maximalen Betriebsstrom: Diesen findest du oft im Handbuch des Geräts oder kannst ihn mit einem Multimeter messen, wenn das Gerät unter Volllast läuft.
- Berücksichtige Anlaufströme: Bei Motoren solltest du den kurzzeitigen Anlaufstrom berücksichtigen. Hier kann eine träge Sicherung sinnvoll sein.
- Wähle die nächsthöhere Standard-Sicherungsstärke: Wenn dein Betriebsstrom beispielsweise 0,8 Ampere beträgt, wähle eine Sicherung mit 1 Ampere. Eine 0,5 Ampere Sicherung wäre zu schwach, eine 2 Ampere Sicherung böte keinen optimalen Schutz.
- Verwende eine Tabelle oder Berechnungsformel: Für komplexere Schaltungen kann es hilfreich sein, spezialisierte Tabellen oder Berechnungsformeln zu Rate zu ziehen, die auch Faktoren wie Leitungswiderstände berücksichtigen.
Wichtige Hinweise:
- Niemals stärkere Sicherungen einsetzen! Das ist gefährlich und ignoriert den Schutzgedanken.
- Dokumentiere deine Sicherungsgrößen: Halte fest, welche Sicherung wo verbaut ist.
- Bei Unsicherheit: Frage erfahrene Modellbahner oder Elektrofachleute.
Praktische Anwendungen von Sicherungen auf deiner Anlage

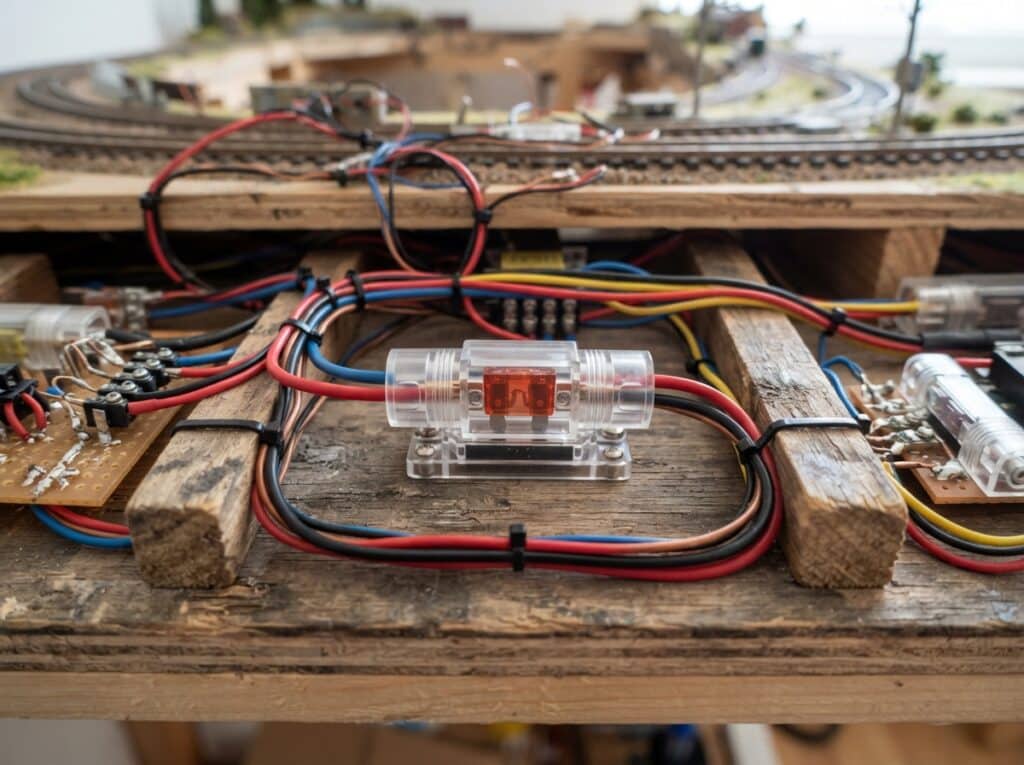

Sicherungen sollten an strategischen Punkten deiner Modelleisenbahn installiert werden, um die einzelnen Komponenten und Stromkreise effektiv zu schützen.
Schutz der Gleisstromversorgung
Der Gleisstrom versorgt deine Loks mit Energie. Hier ist eine oder mehrere Sicherungen unerlässlich. Bei größeren Anlagen ist es sinnvoll, die Anlage in mehrere Stromabschnitte zu unterteilen und jeden Abschnitt separat zu sichern. So wird im Fehlerfall nur ein kleiner Bereich der Anlage lahmgelegt, und die Lok kann oft noch sicher in einen sicheren Bereich gefahren werden.
- Hauptstromversorgung: Eine zentrale Sicherung schützt die gesamte Anlage vor groben Überlastungen.
- Abschnittssicherung: Mehrere Sicherungen, die einzelne Fahr- oder Schattenbahnhofbereiche absichern. Dies ist besonders bei Digitalbahnen mit Rückmeldern wichtig.
- Fahrpult-Sicherung: Viele Fahrpulte haben eigene, kleine Sicherungen zum Schutz der integrierten Elektronik.
Schutz von Weichen- und Signalantrieben
Weichen- und Signalantriebe, besonders die servobasierten Modelle, können bei mechanischen Blockaden oder Fehlfunktionen ebenfalls einen erhöhten Strom ziehen. Eine separate Sicherung für diese Komponenten schützt sie vor Beschädigung und verhindert, dass ein Problem bei den Antrieben die gesamte Anlage beeinträchtigt.
Schutz von Beleuchtung und Zubehör
Auch die Beleuchtung von Gebäuden, die Mastenbeleuchtung oder andere Zubehörteile, die über eine eigene Stromversorgung verfügen, sollten abgesichert werden. Dies verhindert, dass ein Kurzschluss in einer einzelnen Lampe gleich die gesamte Beleuchtungssystem lahmlegt.
Schutz der Digitalzentrale und Decoder
Die Digitalzentrale ist das Gehirn deiner Anlage und enthält empfindliche Elektronik. Sie sollte über eigene Schutzmechanismen verfügen, aber zusätzliche Absicherungen auf der Strecke können ein unnötiges Auslösen der Zentrale verhindern. Auch Decoder in den Loks können durch spezielle Sicherungen geschützt werden, obwohl dies eher selten praktiziert wird, da die Decoder oft schon über eingebaute Schutzmechanismen verfügen.
Tabelle: Übersicht der Sicherungsanwendungen
| Komponente/Bereich | Empfohlene Sicherungsart | Typische Stromstärke (Beispiele) | Zweck des Schutzes |
|---|---|---|---|
| Hauptgleisstromversorgung | Schmelzsicherung (träge) oder PTC-Sicherung | 1-5 Ampere | Schutz vor Überlastung und Kurzschluss im gesamten Fahrstromkreis. |
| Gleisabschnitte (Digital) | Schmelzsicherung (flinke) oder PTC-Sicherung | 0.5-2 Ampere | Begrenzung des Kurzschlussstroms bei Rückmeldefehlern, Schutz einzelner Anlagenteile. |
| Weichen- und Signalantriebe | Schmelzsicherung (flinke) oder PTC-Sicherung | 0.1-0.5 Ampere | Schutz der Antriebe vor Überlastung durch Blockaden oder Fehlfunktionen. |
| Beleuchtung (Gebäude, Masten) | Schmelzsicherung (flinke) | 0.1-0.5 Ampere | Schutz des Beleuchtungssystems vor Kurzschlüssen einzelner Verbraucher. |
| Digitalzentrale (sekundär) | Schmelzsicherung (flinke) | 1-3 Ampere | Zusätzlicher Schutz der Zentrale vor extremen Fehlerströmen. |
Troubleshooting: Was tun, wenn die Sicherung auslöst?
Das Auslösen einer Sicherung ist kein Grund zur Panik, sondern ein Zeichen dafür, dass deine Schutzschaltung funktioniert. Es ist jedoch wichtig, die Ursache zu ermitteln, um zukünftige Probleme zu vermeiden.
- Schalte die Anlage aus: Bevor du nach der Ursache suchst, schalte die gesamte Anlage stromlos, um weitere Schäden zu vermeiden.
- Identifiziere die ausgelöste Sicherung: Oftmals kannst du an der ausgelösten Sicherung (bei Schmelzsicherungen ist der Draht durchgebrannt) oder durch Beobachtung, welcher Bereich der Anlage betroffen ist, die Ursache eingrenzen.
- Trenne einzelne Komponenten: Wenn du die betroffene Sicherung gefunden hast, beginne damit, einzelne Verbraucher oder Stromkreise abzukoppeln, bis die Sicherung nicht mehr auslöst, wenn du die Anlage wieder kurz einschalten.
- Überprüfe Kabel und Verbindungen: Suche nach beschädigten Kabeln, losen Verbindungen oder Kurzschlüssen, z.B. durch umgekippte Wagen, die die Gleise überbrücken.
- Prüfe die Verbraucher: Ist ein Motor blockiert? Ist ein Verbraucher defekt und zieht zu viel Strom? Dies kannst du mit einem Multimeter überprüfen.
- Ersetze die Sicherung: Wenn du die Ursache behoben hast, setze eine neue Sicherung mit der korrekten Nennstärke ein.
Wichtig: Wenn die Sicherung immer wieder auslöst, obwohl du keine offensichtliche Ursache finden kannst, liegt möglicherweise ein tieferliegendes Problem vor. Konsultiere in diesem Fall einen erfahrenen Modellbahner oder einen Elektrofachmann.
Das sind die neuesten Modellsicherung Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Sicherungen bei der Modelleisenbahn: Elektrik zuverlässig schützen
Was passiert, wenn ich keine Sicherungen verwende?
Ohne Sicherungen sind deine Loks, Waggons und die gesamte Steuerungselektronik einem hohen Risiko ausgesetzt. Überlastungen oder Kurzschlüsse können schnell zu irreparablen Schäden an empfindlichen Bauteilen führen. Dies kann nicht nur sehr kostspielig werden, sondern auch deine Freude an der Modelleisenbahn erheblich beeinträchtigen.
Wie oft sollte ich Sicherungen überprüfen oder austauschen?
Schmelzsicherungen müssen nur ausgetauscht werden, wenn sie tatsächlich ausgelöst haben. Eine regelmäßige „Prüfung“ ist nicht erforderlich. PTC-Sicherungen und Sicherungsautomaten sind selbst-rückstellend und müssen nicht ausgetauscht werden, solange sie korrekt funktionieren. Es ist jedoch ratsam, die Sicherungen im Rahmen von Wartungsarbeiten gelegentlich optisch zu überprüfen, ob Anzeichen von Überhitzung oder Beschädigung vorliegen.
Sind PTC-Sicherungen besser als Schmelzsicherungen?
Die Frage, ob PTC-Sicherungen „besser“ sind, hängt vom Anwendungsfall ab. PTC-Sicherungen bieten den Vorteil der Selbst-Rückstellung und sind daher wartungsärmer. Sie sind jedoch in der Anschaffung teurer und reagieren langsamer als flinke Schmelzsicherungen. Für Anwendungen, bei denen ein häufiges Auslösen von Schmelzsicherungen zu erwarten ist und die Selbst-Rückstellung gewünscht ist, sind PTC-Sicherungen eine gute Wahl. Für den einfachen und kostengünstigen Schutz sind Schmelzsicherungen jedoch nach wie vor eine bewährte Lösung.
Kann ich einfach eine stärkere Sicherung einsetzen, wenn die alte immer auslöst?
Nein, auf keinen Fall! Das Einsetzen einer stärkeren Sicherung als die ursprünglich vorgesehene ist äußerst gefährlich. Es hebt den Schutzmechanismus auf und ermöglicht es, dass viel höhere Ströme fließen, als die Komponenten verkraften können. Dies kann zu Bränden, Zerstörung von Geräten und im schlimmsten Fall zu Personenschäden führen. Wenn eine Sicherung immer wieder auslöst, liegt ein Problem im Stromkreis vor, das behoben werden muss, anstatt den Schutz zu umgehen.
Welche Sicherungsstärke ist für eine Digitalzentrale am besten geeignet?
Die optimale Sicherungsstärke für eine Digitalzentrale hängt vom spezifischen Modell und seiner Leistungsfähigkeit ab. In der Regel ist die Sicherungsstärke im Handbuch der Digitalzentrale angegeben. Wenn du eine zusätzliche Sicherung einbauen möchtest, orientiere dich an den Angaben des Herstellers der Zentrale oder wähle eine Sicherung, die geringfügig über dem maximalen Betriebsstrom der Zentrale liegt, aber keinesfalls zu hoch. Eine zu hohe Sicherung würde im Fehlerfall keinen ausreichenden Schutz bieten.
Sind die Sicherungsstärken bei Gleich- und Wechselstrom gleich?
Grundsätzlich sind die Grundprinzipien der Sicherungsfunktion bei Gleichstrom (DC) und Wechselstrom (AC) ähnlich. Allerdings gibt es bei Wechselstrom Schutzeinrichtungen, die auch das Lichtbogengleichhalterverhalten bei der Abschaltung berücksichtigen. Bei Modelleisenbahnen verwenden wir überwiegend Gleichstrom für die Lokomotiven. Bei der Wahl der Sicherung für einen bestimmten Stromkreis sollte man sich an den Herstellerangaben des jeweiligen Geräts orientieren, da dort die optimale Sicherungsart und -stärke für den jeweiligen Stromtyp spezifiziert ist.
Woher weiß ich, welche Stromstärke meine Lokomotive benötigt?
Die benötigte Stromstärke einer Lokomotive kann stark variieren und hängt von Faktoren wie dem Modell, dem Motor, der Geschwindigkeit und der Beladung ab. Am besten ist es, den maximalen Betriebsstrom mit einem Multimeter zu messen, während die Lokomotive auf voller Geschwindigkeit fährt oder eine Steigung erklimmt. In den meisten Fällen findest du auch Angaben zur maximalen Stromaufnahme im Handbuch deiner Lokomotive oder beim Hersteller. Wenn du unsicher bist, ist es besser, etwas vorsichtiger zu dimensionieren und die Sicherung lieber eine Stufe kleiner zu wählen, um auf der sicheren Seite zu sein.
