Die optimale Steigung bei deiner Modelleisenbahn ist entscheidend für den Fahrspaß und die Zuverlässigkeit deiner Zuggarnituren. Eine zu steile Rampe kann zu entgleisten Zügen führen, während eine zu flache Steigung unnötig viel Platz beansprucht und optisch unrealistisch wirken kann.
Das sind die beliebtesten Modellbahn Steigung Produkte
Grundlagen der Steigungsbemessung bei Modelleisenbahnen
Das Verständnis von Steigungen ist fundamental für jede Modelleisenbahnanlage. Eine Steigung wird in Prozent ausgedrückt und beschreibt das Verhältnis von Höhenunterschied zur horizontal zurückgelegten Strecke. Konkret bedeutet eine Steigung von 1%, dass der Zug auf einer horizontalen Distanz von 100 cm um 1 cm an Höhe gewinnt.
Wie berechnest du die Steigung?
Die Berechnung ist denkbar einfach. Du misst die vertikale Höhendifferenz, die dein Zug auf einer bestimmten horizontalen Strecke zurücklegen soll. Anschließend teilst du diese Höhendifferenz durch die horizontale Strecke und multiplizierst das Ergebnis mit 100. Die Formel lautet:
Steigung (%) = (Höhendifferenz in cm / Horizontale Distanz in cm) 100
Beispiel: Wenn deine Rampe auf einer horizontalen Strecke von 200 cm eine Höhe von 4 cm überwinden soll, errechnet sich die Steigung wie folgt: (4 cm / 200 cm) 100 = 2%.
Warum ist die richtige Steigung so wichtig?
Die Wahl der richtigen Steigung hat direkte Auswirkungen auf:
- Zugkraft und Leistung: Stärkere Lokomotiven können höhere Steigungen bewältigen als schwächere.
- Entgleisungsgefahr: Zu steile Rampen erhöhen das Risiko, dass Wagen abrutschen oder die Kupplungen überlastet werden.
- Optische Realität: Viele Modelleisenbahner streben eine möglichst realistische Darstellung an, und extrem steile Anstiege sind in der Realität eher selten.
- Platzbedarf: Eine flachere Steigung benötigt mehr horizontale Fläche, um eine bestimmte Höhe zu erreichen.
- Fahrkomfort: Langsamere Fahrgeschwindigkeiten sind bei höheren Steigungen oft erforderlich, um die Zugkraft optimal zu nutzen.
Sinnvolle Steigungsprozentsätze für verschiedene Spurweiten und Modellbahn-Typen
Die Frage nach der „sinnvollen“ Steigung ist stark abhängig von verschiedenen Faktoren, darunter die Spurweite deiner Anlage, die Art der Züge, die du einsetzen möchtest, und dein persönlicher Anspruch an die Realitätsnähe und den Betriebskomfort.
Empfehlungen für die Spurweiten:
Hier sind allgemeine Richtlinien, die du als Ausgangspunkt betrachten kannst:
- Spur N (Maßstab 1:160): Bei dieser sehr kleinen Spurweite sind oft Steigungen von 2% bis maximal 4% üblich. Steigungen über 3% sollten gut geplant und getestet werden, insbesondere bei längeren oder schweren Zügen.
- Spur TT (Maßstab 1:120): Ähnlich wie bei Spur N sind hier 2% bis 4% gut machbar. Bei kleineren Lokomotiven und Wagen kann es ratsam sein, sich eher im Bereich von 2-3% zu bewegen.
- Spur H0 (Maßstab 1:87): Dies ist die beliebteste Spurweite. Hier sind Steigungen von 2% bis 3% als Standard anzusehen und gut für die meisten modernen Loks und Wagen geeignet. Mit leistungsstarken Loks und optimierten Gleisradien sind auch 4% machbar, aber das erhöht die Anforderungen an das Rollmaterial und die Gleisführung.
- Spur 0 (Maßstab 1:45): In dieser größeren Spurweite sind Steigungen von 1,5% bis 2,5% oft das Optimum. Die größeren und schwereren Modelle erfordern hier mehr Rücksicht auf die Zugkraft.
- Spur 1 (Maßstab 1:32) und LGB (Gartenbahn): Für diese größeren Spurweiten, insbesondere für den Außenbereich, sind Steigungen von 1% bis 2% empfehlenswert. Hier spielen oft auch die mechanischen Eigenschaften der Fahrzeuge und die Wetterbedingungen eine größere Rolle.
Faktoren, die die Steigung beeinflussen:
- Lokomotiven-Leistung: Moderne digitale Loks mit Schwungmasse und starken Motoren können mehr Steigung bewältigen als ältere analoge Modelle. Achte auf die Angaben des Herstellers zur maximalen Zugkraft.
- Wagen-Gewicht und Länge: Schwere Güterwagen oder lange Personenzüge erfordern mehr Kraft bergauf.
- Gleisradius: Je enger der Radius der Kurven, die auf oder nach der Steigung folgen, desto mehr Probleme kann ein Zug mit der Steigung haben. Kurze Wagen und weite Radien sind hier von Vorteil.
- Antriebsart der Lokomotive: Loks mit zwei oder mehr angetriebenen Achsen haben generell mehr Zugkraft.
- Schienenbeschaffenheit: Saubere, gut verlegte Gleise sind für hohe Steigungen unerlässlich.
- Anzahl der Kupplungen: Bei langen Zügen wird die Belastung auf die Kupplungen durch die Schwerkraft erhöht, was bei Steigungen zu Problemen führen kann.
Praktische Überlegungen zur Gleisgestaltung
Die Gestaltung deiner Steigungen sollte nicht nur auf Prozentwerten basieren, sondern auch praktische und optische Aspekte berücksichtigen.
Der sanfte Übergang ist entscheidend
Vermeide abrupte Steigungswechsel. Ein sanfter Übergang zwischen der Ebene und der Steigung sowie am Ende der Steigung ist essenziell, um Entgleisungen zu verhindern. Nutze dafür spezielle Gleisübergangsstücke oder baue die Übergänge mit Kork oder Schaumstoff selbst.
Gleisradien und Steigungen kombinieren
Die Kombination von engen Gleisradien und Steigungen ist besonders problematisch. Wenn du Steigungen einplanst, versuche, diese möglichst in geraden Abschnitten oder mit sehr weiten Radien zu verlegen. Wenn eine Steigung und eine Kurve kombiniert werden müssen, wähle die flachstmögliche Steigung und den weitesten möglichen Radius.
Wie realisiert man Steigungen?
- Segmentbauweise: Hier werden fertige Segmentbögen mit integrierter Steigung verwendet. Das ist oft die einfachste Methode für Anfänger.
- Aufbauten mit Kork oder Styrodur: Viele Modellbauer nutzen Korkplatten oder extrudiertes Polystyrol (Styrodur) als Unterbau. Dieses Material lässt sich gut bearbeiten und formen, um sanfte Übergänge zu schaffen.

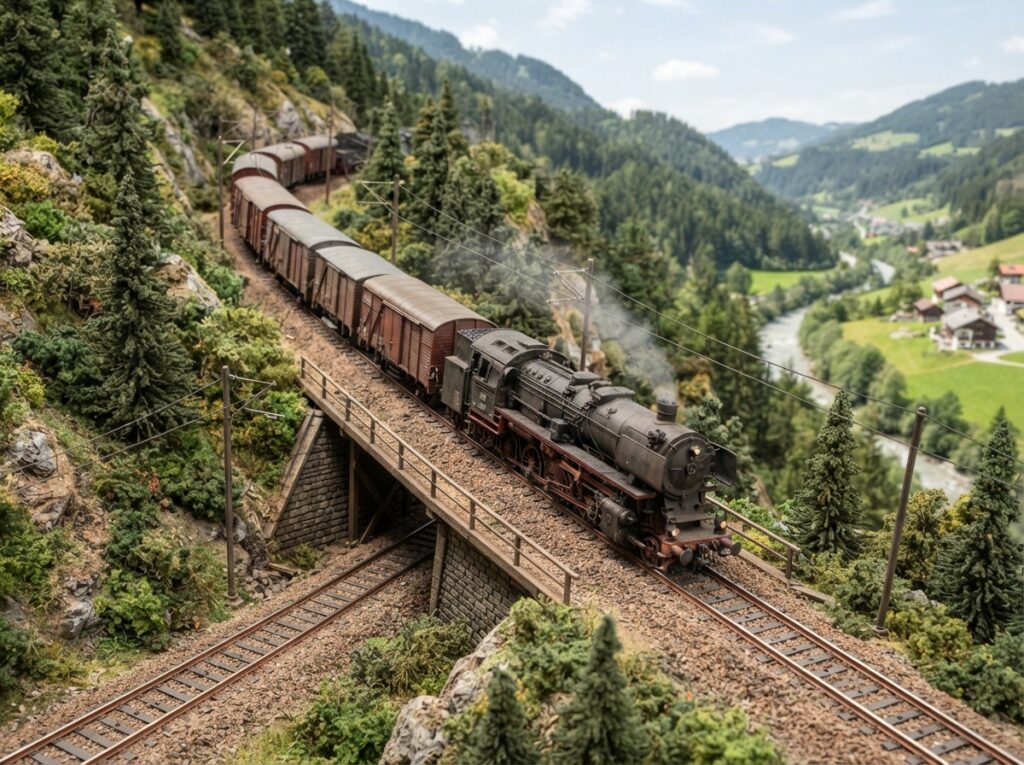

- Geländebau: Die Steigung wird oft durch das Modellieren von Gelände, wie Bergen oder Hügeln, kaschiert. Das sorgt für eine optisch ansprechende Integration in die Landschaft.
Die praktische Erprobung
Bevor du deine Anlage fest verbaust, ist es ratsam, deine geplanten Steigungen mit deinen typischen Zuggarnituren zu testen. Fahre mehrmals hoch und runter, achte auf das Verhalten der Kupplungen, die Zugkraft der Lok und eventuelle Entgleisungen.
Tabelle: Richtwerte für Steigungen nach Spurweite
| Spurweite | Empfohlener Steigungsbereich (%) | Maximaler Steigungsbereich (mit Vorsicht) (%) | Besonderheiten |
|---|---|---|---|
| Spur N | 2 – 3 | 4 | Kleine Modelle erfordern sorgfältige Planung. |
| Spur TT | 2 – 3 | 4 | Ähnlich wie Spur N, gute Wahl für Detailverliebte. |
| Spur H0 | 2 – 3 | 4 | Die häufigste Spurweite, breites Spektrum an Möglichkeiten. |
| Spur 0 | 1.5 – 2.5 | 3 | Größere, schwerere Modelle benötigen mehr Rücksicht. |
| Spur 1 / LGB | 1 – 2 | 2.5 | Auch für Gartenbahnen, wetterabhängig und robuster Bau erforderlich. |
Häufige Fehler bei der Steigungsplanung vermeiden
Beim Bau von Modellbahnen schleichen sich oft Fehler ein, die man im Nachhinein nur schwer beheben kann. Bei Steigungen sind dies häufig:
- Zu steile Rampen von Anfang an: Die Versuchung, auf kleinem Raum viel Höhe zu gewinnen, ist groß, führt aber oft zu Problemen.
- Abrupte Übergänge: Das Fehlen von sanften Anfängen und Enden der Steigung ist eine Hauptursache für Entgleisungen.
- Steigungen in engen Radien: Diese Kombination ist eine der größten Herausforderungen für jedes Rollmaterial.
- Unterschätzung des Gesamtgewichts: Wenn du viele Wagen hintereinander kuppelst, addiert sich das Gewicht erheblich.
- Vernachlässigung der Lok-Leistung: Nicht jede Lok ist für anspruchsvolle Steigungen ausgelegt.
Tipps zur Fehlervermeidung:
- Plane großzügig: Gib deiner Steigung mehr horizontale Länge, als du denkst, zu brauchen.
- Nutze Testaufbauten: Baue deine Steigungen provisorisch und teste sie ausgiebig.
- Informiere dich über dein Rollmaterial: Kenne die Leistungsfähigkeit deiner Loks und die Gewichte deiner Wagen.
- Investiere in gute Gleisübergänge: Dies ist ein kleines Detail mit großer Wirkung.
Das sind die neuesten Modellbahn Steigung Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Steigung bei Modelleisenbahn: Wie viel Prozent sind sinnvoll?
Wie viel Prozent Steigung ist für eine LGB-Bahn im Freien empfehlenswert?
Für Gartenbahnen wie LGB sind Steigungen von 1% bis maximal 2,5% empfehlenswert. Bei der Außenbahn spielen oft auch Umwelteinflüsse wie Regen und Schmutz eine Rolle, die die Bodenhaftung beeinträchtigen können. Eine flachere Steigung ist hier sicherer und zuverlässiger im Betrieb.
Ich habe eine sehr alte Lokomotive. Kann diese auch Steigungen bewältigen?
Ältere Lokomotiven, besonders analoge Modelle ohne Schwungmasse, haben oft eine geringere Zugkraft als moderne Loks. Hier solltest du dich an die unteren Grenzen der empfohlenen Steigungen halten, also eher 1-2% anstreben, um eine zuverlässige Funktion zu gewährleisten.
Kann ich die Steigung meiner H0-Anlage nachträglich ändern?
Das ist prinzipiell möglich, aber oft mit erheblichem Aufwand verbunden. Wenn deine Steigung zu steil ist, musst du wahrscheinlich den Unterbau und das Gelände komplett neu gestalten. Es ist daher ratsam, die Steigung bereits in der Planungsphase sorgfältig festzulegen.
Welche Rolle spielt die Stromzufuhr bei Steigungen?
Bei Steigungen benötigen die Loks mehr Strom, um die höhere Anforderung der Motoren zu decken. Stelle sicher, dass deine Stromversorgung ausreichend dimensioniert ist und die Gleise gut gereinigt sind, um Stromunterbrechungen zu vermeiden. Eine gute Rückleitung über die Schienen ist besonders wichtig.
Sind 4% Steigung in Spur H0 immer problematisch?
Nicht unbedingt. Mit leistungsstarken Loks, die für Steigungen optimiert sind, relativ leichten Zügen und weiten Gleisradien sind 4% machbar. Aber für einen zuverlässigen und problemfreien Betrieb, besonders für Anfänger oder bei komplexen Anlagen, sind 2-3% oft die bessere Wahl. Teste es unbedingt mit deinem spezifischen Rollmaterial.
Was passiert, wenn meine Lok zu langsam auf einer Steigung fährt?
Wenn die Lok zu langsam fährt, verliert sie an Schwungmasse-Unterstützung, was die Zugkraft weiter reduziert und das Risiko des Stehenbleibens oder Entgleisens erhöht. Dies kann auch zu Kurzschlüssen führen, wenn Räder keinen Strom mehr von den Schienen bekommen. Eine etwas höhere, aber noch kontrollierte Geschwindigkeit ist meist vorteilhafter.
Wie kann ich die Steigung einer Rampe visuell kaschieren?
Eine der schönsten Methoden ist der Landschaftsbau. Baue Berge, Hügel oder felsige Formationen, die die Rampe umschließen oder in ihr Aussehen integriert sind. Auch Tunnel oder Brücken können dazu beitragen, die sichtbare Steigung zu reduzieren und den Eindruck einer längeren, weniger steilen Strecke zu erwecken.
