Die Wahl des richtigen Weichenantriebs für deine Modelleisenbahn beeinflusst maßgeblich den Fahrbetrieb und die Realitätsnähe deiner Anlage. Du stehst vor der Entscheidung, welcher Mechanismus die Weichen präzise und zuverlässig stellt, um reibungslose Zugfahrten zu gewährleisten und das Erscheinungsbild deiner Anlage zu perfektionieren.
Das sind die beliebtesten Weichenantrieb Produkte
Grundlagen des Weichenantriebs für die Modelleisenbahn
Ein Weichenantrieb, auch Weichensteller genannt, ist die Komponente, die die beweglichen Zungenschienen einer Modellbahnanlage in die gewünschte Position bringt. Ohne einen funktionierenden Antrieb sind Weichen nutzlos, und deine Züge können nicht zwischen verschiedenen Gleisabschnitten wechseln. Die Hauptfunktion besteht darin, mechanische Kraft zu übertragen, um die Zungenschienen von einer linken zu einer rechten Position (oder umgekehrt) zu bewegen. Die Präzision und Geschwindigkeit dieses Vorgangs sind entscheidend für einen störungsfreien Anlagenbetrieb.
Arten von Weichenantrieben im Vergleich
Es gibt verschiedene Technologien und Bauformen von Weichenantrieben, die sich in ihrer Funktionsweise, Leistung, Steuerungsmöglichkeiten und ihrem Preis unterscheiden. Die Auswahl hängt von deinen spezifischen Anforderungen, dem Maßstab deiner Anlage, dem gewünschten Automatisierungsgrad und deinem Budget ab.
Mechanische Antriebe
Mechanische Antriebe sind oft die einfachste und kostengünstigste Lösung. Sie werden typischerweise manuell bedient und erfordern direkten physischen Eingriff. Bei diesen Antrieben wird ein Hebel oder Knopf bewegt, der über ein Gestänge die Weichenzungen bewegt.
- Manuelle Handhebelantriebe: Diese sind am weitesten verbreitet und besonders beliebt bei Einsteigern oder auf Anlagen, bei denen der manuelle Betrieb im Vordergrund steht. Sie sind robust und erfordern keine zusätzliche Stromversorgung. Der Nachteil liegt in der begrenzten Flexibilität und der Notwendigkeit, jeden Weichenhebel einzeln zu bedienen.
- Gestänge-Systeme: Hierbei werden mehrere Weichen über ein komplexes System von Stangen und Hebeln mechanisch miteinander verbunden und synchron bewegt. Dies kann für bestimmte Gleiskonfigurationen oder zur Nachbildung historischer Stellwerke nützlich sein, erfordert jedoch sorgfältige Planung und Installation.
Elektrische Antriebe (Spulenantriebe)
Elektrische Antriebe nutzen Elektromagnete, um die Weichenzungen zu bewegen. Sie sind die gängigste Wahl für digital gesteuerte Anlagen und bieten eine hohe Flexibilität und Automatisierbarkeit.
- Zwei-Spulen-Antriebe: Diese Antriebe verwenden zwei Elektromagnete, die jeweils für eine Fahrtrichtung zuständig sind. Sie sind zuverlässig und bieten eine starke Stellkraft. Oft sind sie im Gleisbett oder unter der Anlage montiert. Die Ansteuerung erfolgt über einen Weichendecoder, der von einem zentralen Steuerungssystem oder einem Digitaldecoder angesteuert wird.
- Drei-Spulen-Antriebe: Diese Variante verfügt über eine zusätzliche Spule, die eine Rückmeldung über die aktuelle Stellung der Weiche ermöglicht. Dies ist besonders nützlich für komplexere Anlagen, bei denen der Stellbefehl bestätigt werden muss oder eine Rückmeldung für die Anlagensteuerung benötigt wird.
- Endschalter-Antriebe: Einige Spulenantriebe sind mit Endschaltern ausgestattet, die die Stromzufuhr automatisch unterbrechen, sobald die Weiche ihre Endposition erreicht hat. Dies schont die Spulen und verhindert Überhitzung.
Servomotor-Antriebe
Servomotoren bieten eine präzise und stufenlose Bewegung und sind besonders beliebt bei Modellbahnern, die Wert auf Detailtreue und individuelle Steuerung legen. Sie sind oft etwas aufwendiger in der Installation und Steuerung, bieten aber auch Vorteile.
- RC-Servos: Diese kleinen, kostengünstigen Servomotoren stammen aus dem RC-Modellbau. Sie können mit entsprechenden Steuerplatinen einfach in die Modellbahnsteuerung integriert werden und ermöglichen eine feine Einstellung der Weichenstellung.
- Modellbau-Servos: Speziell für die Modelleisenbahn entwickelte Servos bieten oft eine höhere Stellkraft, Robustheit und sind einfacher zu integrieren. Sie können ebenfalls über spezielle Decoder angesteuert werden, die oft eine Rückmeldung der Stellung ermöglichen.
- Vorteile von Servomotoren: Servos ermöglichen eine sanfte und leise Bewegung, eine präzise Positionierung und die Möglichkeit, Zwischenstellungen anzufahren. Dies kann für spezielle Effekte oder zur Nachbildung realistischer Stellwerksprozesse genutzt werden.
Gleichstrommotoren-Antriebe
Ähnlich wie Servomotoren verwenden diese Antriebe einen kleinen Gleichstrommotor, der über ein Getriebe die Weichenzunge bewegt. Sie sind oft eine gute Alternative zu Servos, da sie eine starke Stellkraft und gute Steuerbarkeit bieten.
- Vor- und Nachteile: Diese Antriebe sind meist leistungsstark und können auch hartnäckige Weichen zuverlässig stellen. Die Ansteuerung erfolgt ebenfalls über spezielle Decoder. Die Stellgeschwindigkeit kann variieren und die Geräuschentwicklung ist je nach Modell unterschiedlich.
Vergleichstabelle der Weichenantriebs-Varianten
| Merkmal | Manuelle Antriebe | Spulenantriebe (Zwei/Drei-Spulen) | Servomotor-Antriebe | Gleichstrommotor-Antriebe |
|---|---|---|---|---|
| Steuerung | Manuell (Hebel/Knopf) | Elektrisch (Decoder, Zentrale, Digitalbefehl) | Elektrisch (Decoder, Servo-Controller, Digitalbefehl) | Elektrisch (Decoder, Digitalbefehl) |
| Stellkraft | Direkt durch Anwender | Hoch bis sehr hoch | Mittel bis hoch (je nach Modell) | Hoch bis sehr hoch |
| Geschwindigkeit | Sofort bei Bedienung | Schnell (oft < 1 Sekunde) | Variabel, oft sanft und progressiv | Variabel, oft schnell |
| Geräuschentwicklung | Gering | Hörbares Klicken/Surren während des Stellvorgangs | Gering bis moderat (Surren) | Moderat (Surren, Surren des Motors) |
| Automatisierungspotenzial | Gering bis mittel (mit Zusatztechnik) | Sehr hoch | Sehr hoch | Sehr hoch |
Kriterien für die Auswahl des richtigen Weichenantriebs
Bei der Auswahl des passenden Weichenantriebs solltest du verschiedene Faktoren berücksichtigen, um sicherzustellen, dass er deinen Bedürfnissen und deiner Anlage entspricht.
Maßstab und Baugröße
Der Maßstab deiner Modelleisenbahn (z.B. H0, N, Z, G) spielt eine entscheidende Rolle. Kleinere Maßstäbe erfordern kompaktere Antriebe, während in größeren Maßstäben oft robustere und leistungsfähigere Modelle verbaut werden können. Achte auf die Abmessungen des Antriebs und ob er sich unauffällig unter oder neben dem Gleis montieren lässt.
Gleissystem und Weichenbauart
Nicht jeder Antrieb passt zu jeder Weiche. Manche Antriebe sind speziell für bestimmte Gleissysteme (z.B. Märklin K-Gleis, Piko A-Gleis, Tillig Elite) konzipiert. Überprüfe, ob der Antrieb mit der von dir verwendeten Weichenbauart kompatibel ist und ob die Stellkraft ausreicht, um die Zungenschienen deiner Weichen zuverlässig zu bewegen.
Steuerungssystem (Analog vs. Digital)
Wenn du eine analoge Anlage betreibst, sind manuelle Antriebe oft die einfachste Lösung. Für digitale Anlagen sind elektrische Antriebe, die über Decoder angesteuert werden, die erste Wahl. Diese ermöglichen die Steuerung über das Digitalgerät, die Fahrpult-Software oder sogar per Smartphone-App.
Rückmeldungen und Automatisierung
Benötigst du eine Rückmeldung über die aktuelle Stellung der Weiche? Dies ist für automatische Fahrten, Blockstrecken oder die visuelle Darstellung auf einem Stellpult unerlässlich. Drei-Spulen-Antriebe oder Servomotoren mit integrierter Positionsrückmeldung sind hierfür ideal.
Einbau und Zugänglichkeit
Überlege, wie du den Antrieb einbauen möchtest. Sollen die Antriebe unter der Anlage verborgen sein (verdeckter Einbau) oder sollen sie sichtbar im Gleisbett integriert werden? Die Zugänglichkeit für Wartung und Reparaturen ist ebenfalls ein wichtiger Punkt.
Budget und Preis-Leistungs-Verhältnis
Manuelle Antriebe sind in der Regel am günstigsten. Elektrische Antriebe, insbesondere Servos und Antriebe mit Rückmeldung, sind teurer. Wäge die Kosten gegen die gebotenen Funktionen und den gewünschten Automatisierungsgrad ab.
Installation und Wartung von Weichenantrieben
Eine korrekte Installation ist entscheidend für die Langlebigkeit und Zuverlässigkeit deiner Weichenantriebe. Folge stets den Anweisungen des Herstellers, um Fehler zu vermeiden.

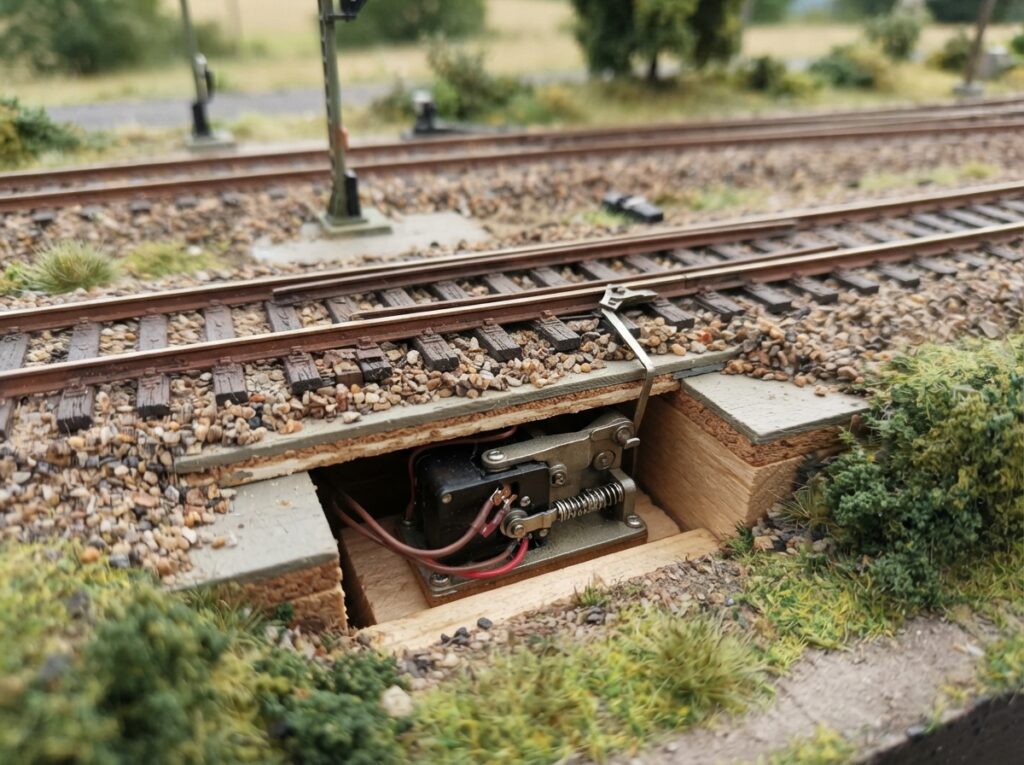

Verdeckter Einbau unter der Anlage
Beim verdeckten Einbau werden die Antriebe unter der Modelleisenbahnanlage montiert. Dies erfordert oft einen Ausschnitt in der Trägerplatte, durch den ein Gestänge oder ein Stift die Weichenzungen bewegt. Achte auf ausreichenden Platz für den Antrieb und die Verkabelung. Regelmäßige Überprüfung der Gestänge auf Verschleiß oder Verklemmung ist ratsam.
Einbau im Gleisbett
Einige Antriebe sind so konzipiert, dass sie direkt unter dem Gleisbett platziert werden können. Dies erfordert präzises Arbeiten beim Gleisbau und eine sorgfältige Justierung, damit die Weichenzungen nicht durch den Antrieb behindert werden. Achte auf die richtige Höhe, um eine Kollision mit den Radreifen zu vermeiden.
Elektrische Anschlüsse und Verkabelung
Bei elektrischen Antrieben ist die korrekte Verkabelung entscheidend. Beachte die Polarität bei Spulenantrieben und die spezifischen Anschlussschemata für Decoder. Eine saubere und gut isolierte Verkabelung verhindert Kurzschlüsse und Störungen.
Regelmäßige Wartung
Auch Weichenantriebe benötigen gelegentlich Wartung. Überprüfe die mechanischen Teile auf Verschleiß, reinige gegebenenfalls Kontakte und schmierte bewegliche Teile nach Bedarf (sparsam und mit geeignetem Schmiermittel). Bei Spulenantrieben solltest du sicherstellen, dass sie nicht überhitzen.
Häufige Probleme und Lösungen
Problem: Die Weiche stellt nicht vollständig oder klemmt
Lösung: Überprüfe die mechanische Verbindung zwischen Antrieb und Weichenzunge. Ist das Gestänge verbogen oder blockiert? Ist die Weiche selbst verschmutzt oder beschädigt? Bei elektrischen Antrieben kann die Stellkraft zu gering sein oder die Stromversorgung unzureichend.
Problem: Der Antrieb funktioniert nur in einer Richtung
Lösung: Bei Spulenantrieben könnte eine der Spulen defekt sein. Bei Servos ist möglicherweise die Ansteuerung fehlerhaft oder der Servo selbst beschädigt. Überprüfe die Verkabelung und die Stromversorgung.
Problem: Störungen im digitalen Fahrbetrieb durch Weichenantriebe
Lösung: Billige oder schlecht abgeschirmte Antriebe können Störungen im digitalen Signal verursachen. Verwende qualitativ hochwertige Antriebe und Decoder. Achte auf eine saubere Verkabelung und eine getrennte Verlegung der Steuerleitungen von den Gleisstromkabeln.
Problem: Langsame oder unzuverlässige Weichenstellung
Lösung: Dies kann an einer zu geringen Stromversorgung liegen, an Verschleiß der mechanischen Teile oder an einem minderwertigen Antrieb. Bei Servos kann eine Kalibrierung der Endpunkte Abhilfe schaffen.
Das sind die neuesten Weichenantrieb Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Weichenantrieb für die Modelleisenbahn: Varianten im Vergleich
Was ist der Hauptunterschied zwischen Spulenantrieben und Servomotor-Antrieben?
Der Hauptunterschied liegt in der Art der Bewegung und Steuerung. Spulenantriebe nutzen starke Elektromagnete für eine schnelle, schaltende Bewegung zwischen zwei Endpositionen. Servomotor-Antriebe hingegen ermöglichen eine sanfte, stufenlose und präzise Positionierung, oft mit der Möglichkeit, Zwischenwinkel anzufahren.
Welcher Weichenantrieb ist am besten für Anfänger geeignet?
Für Anfänger sind oft manuelle Handhebelantriebe am einfachsten, da sie keine elektrische Installation erfordern und leicht zu verstehen sind. Wenn du eine digitale Anlage planst, sind einfache Zwei-Spulen-Antriebe mit einem zugehörigen Decoder eine gute Wahl, da sie unkompliziert zu installieren und zu steuern sind.
Brauche ich für jeden Weichenantrieb einen eigenen Decoder?
Nein, nicht unbedingt. Viele Decoder können mehrere Weichenantriebe steuern, oft 2, 4 oder sogar mehr. Die Anzahl der Ausgänge des Decoders bestimmt, wie viele Antriebe du anschließen kannst. Für Servomotoren gibt es spezielle Servo-Controller, die mehrere Servos ansteuern können.
Wie kann ich sicherstellen, dass mein Weichenantrieb die Weiche richtig stellt?
Stelle sicher, dass der Antrieb die erforderliche Stellkraft für deine spezifische Weiche hat. Achte auf eine präzise mechanische Verbindung und Justierung. Bei elektrischen Antrieben überprüfe die Stromversorgung und die korrekte Programmierung des Decoders. Bei Servos ist die Kalibrierung der Endpositionen wichtig.
Sind Servomotor-Antriebe lauter als Spulenantriebe?
Generell sind Servomotor-Antriebe oft leiser als Spulenantriebe. Während Spulenantriebe ein hörbares Klicken oder Surren während des Stellvorgangs erzeugen, summen Servomotoren meist nur sanft. Die Lautstärke kann jedoch je nach Qualität und Modell variieren.
Was bedeutet „Positionsrückmeldung“ bei einem Weichenantrieb?
Positionsrückmeldung bedeutet, dass der Antrieb dem Steuersystem mitteilen kann, in welcher Stellung sich die Weiche gerade befindet. Dies ist wichtig für die Automatisierung, damit die Steuerung weiß, ob die Weiche korrekt gestellt wurde und ob beispielsweise ein Zug auf das richtige Gleis geleitet wird.
Sind ältere Spulenantriebe noch kompatibel mit modernen digitalen Systemen?
Viele ältere Spulenantriebe sind durchaus mit modernen digitalen Systemen kompatibel, solange sie mit einem passenden Digital-Decoder angesteuert werden können. Wichtig ist die korrekte Spannung und Stromstärke, die der Decoder liefern kann. Manchmal müssen die Anschlüsse angepasst werden.
