Die Wahl des richtigen Kabelquerschnitts für deine Modelleisenbahn ist entscheidend für eine zuverlässige Stromversorgung und verhindert Probleme wie Spannungseinbrüche oder Überhitzung. Ein zu dünner Querschnitt führt zu Leistungsverlusten, während ein unnötig dicker Querschnitt Materialverschwendung bedeutet.
Das sind die beliebtesten Kabelquerschnitt Modelleisenbahn Produkte
Grundlagen der Kabelquerschnittsberechnung für Modelleisenbahnen
Der Kabelquerschnitt wird üblicherweise in Quadratmillimetern (mm²) angegeben und bestimmt, wie viel Strom ein Kabel sicher und mit geringem Widerstand leiten kann. Für deine Modelleisenbahn sind mehrere Faktoren relevant, die bei der Auswahl des passenden Querschnitts berücksichtigt werden müssen: die zu versorgende Spannung, die maximale Stromaufnahme der Loks und Zubehörteile, die Gesamtlänge der Kabelstrecke und die gewünschte Präzision der Steuerung.
Stromstärke als entscheidender Faktor
Die Stromstärke (gemessen in Ampere, A) ist der wichtigste Parameter. Moderne Digitalzentralen können hohe Stromstärken liefern, aber auch analoge Systeme benötigen ausreichend dimensionierte Kabel, besonders wenn mehrere Loks gleichzeitig fahren oder viele Verbraucher wie Weichenantriebe und Signale aktiv sind. Eine Faustregel besagt, dass du die maximale Stromaufnahme aller angeschlossenen Verbraucher addieren solltest, um den benötigten Querschnitt zu ermitteln.
Spannungsabfall und seine Auswirkungen
Ein weiterer kritischer Punkt ist der Spannungsabfall. Jedes Kabel hat einen gewissen elektrischen Widerstand. Je länger das Kabel und je geringer sein Querschnitt, desto höher ist dieser Widerstand. Bei Stromfluss führt dies zu einem Spannungsverlust über die Kabellänge. Bei der Modelleisenbahn ist ein konstanter Stromfluss wichtig, damit Loks gleichmäßig fahren und Decoder präzise arbeiten. Ein zu hoher Spannungsabfall kann dazu führen, dass Loks ruckeln, Decoder Fehlfunktionen aufweisen oder Zubehörteile nicht zuverlässig funktionieren.
Kabellänge und ihre Bedeutung
Die Gesamtlänge der Kabelstrecke von der Stromquelle (z.B. dem Netzteil oder der Digitalzentrale) bis zum Verbrauchsgerät spielt eine direkte Rolle bei der Berechnung des Spannungsabfalls. Für kurze Strecken reichen oft dünnere Kabel aus, während für längere Strecken, die die gesamte Anlage versorgen, dickere Kabel erforderlich sind, um den Spannungsabfall innerhalb akzeptabler Grenzen zu halten.
Praktische Empfehlungen für verschiedene Einsatzbereiche
Um dir die Auswahl zu erleichtern, hier einige praxisorientierte Empfehlungen für den Kabelquerschnitt, aufgeteilt nach den typischen Einsatzbereichen deiner Modelleisenbahn:
Stromversorgung der Gleise (Hauptleitungen)
Die Hauptleitungen, die die gesamte Anlage mit Strom versorgen, sollten entsprechend dimensioniert sein, um auch bei hoher Belastung einen geringen Spannungsabfall zu gewährleisten. Dies ist besonders wichtig bei größeren Anlagen oder wenn du viele Züge gleichzeitig im Fahrbetrieb hast.
- Für kleinere Anlagen (bis ca. 10A Gesamtstrom): Ein Querschnitt von 1,5 mm² ist hier oft ausreichend.
- Für mittlere bis große Anlagen (bis ca. 20A Gesamtstrom): Ein Querschnitt von 2,5 mm² bietet hier mehr Reserven und minimiert den Spannungsabfall.
- Für sehr große Anlagen oder Anlagen mit hohem Strombedarf (über 20A): Die Verwendung von 4 mm² oder sogar 6 mm² kann sinnvoll sein, um höchste Zuverlässigkeit zu gewährleisten.
Diese Hauptleitungen sollten idealerweise als Ringverkabelung verlegt werden, um die Stromversorgung an mehreren Punkten zu gewährleisten und den Spannungsabfall weiter zu reduzieren.
Anbindung von Weichen und Signalen
Weichenantriebe und Signale benötigen in der Regel weniger Strom als Loks, aber eine zuverlässige Ansteuerung ist dennoch wichtig. Hier können oft dünnere Kabel verwendet werden, solange die Gesamtlänge der Zuleitung nicht extrem ist.
- Standardanbindung: 0,75 mm² ist hierfür meist eine gute Wahl.
- Bei längeren Zuleitungen oder mehreren Verbrauchern an einem Strang: Erwäge 1,0 mm², um Spannungsverluste zu minimieren.
Beleuchtung und Decoder-Anschluss
Die Beleuchtung von Gebäuden, Waggons oder die direkte Versorgung von Decodern erfordern meist nur sehr geringe Stromstärken. Hier reichen dünnere Kabel aus.
- Standardbeleuchtung und Decoder: Kabel mit einem Querschnitt von 0,25 mm² bis 0,5 mm² sind hierfür in der Regel mehr als ausreichend.
Digitalzentrale und Boosternetzwerk
Die Verbindung zwischen Digitalzentrale, Boostern und dem Gleissystem muss besonders sorgfältig erfolgen. Booster versorgen separate Gleisabschnitte und müssen in der Lage sein, den Spitzenstrombedarf der dort fahrenden Loks zu decken. Die Kabel zwischen Booster und Gleis sollten daher gut dimensioniert sein.
- Anschluss von Boostern an das Gleis: Mindestens 1,5 mm², besser 2,5 mm², um auch kurzzeitige hohe Stromaufnahmen problemlos zu bewältigen.
- Verkabelung zwischen Zentralen und Boostern: Je nach Herstellerangaben und Stromstärke der Verbindung, hier sind 1,0 mm² bis 1,5 mm² gängig.
Vergleichstabelle der Kabelquerschnitte und ihrer Anwendungsbereiche
| Kabelquerschnitt (mm²) | Maximale Strombelastbarkeit (ca.) | Typische Anwendungsbereiche | Wichtige Hinweise |
|---|---|---|---|
| 0,25 – 0,5 | Bis ca. 2-3 A | Beleuchtung, Decoder-Anschlüsse, Steuerleitungen für Kleinstverbraucher | Nur für sehr geringe Stromstärken geeignet, Spannungsabfall bei längeren Strecken spürbar. |
| 0,75 | Bis ca. 5-7 A | Weichenantriebe, Signale, kleinere Beleuchtungsstränge, Anschluss von Sensoren | Guter Kompromiss für viele Standardanwendungen, bei größeren Anlagen oder längeren Leitungen auf Spannungsabfall achten. |
| 1,0 | Bis ca. 8-10 A | Verlängerungen von Weichen-/Signalsträngen, zusätzliche Stromzuführungen zu größeren Modulen, leistungsfähigere Beleuchtungssysteme | Bietet mehr Reserven als 0,75 mm², gut geeignet für die Anbindung von mehreren Verbrauchern an einem Strang. |
| 1,5 | Bis ca. 10-15 A | Hauptstromversorgung für kleinere Anlagen, Anschluss von Boostern an das Gleis, Versorgung von größeren Modulen oder Bahnhöfen | Solide Wahl für die Hauptstromversorgung, reduziert Spannungsabfall spürbar. |
| 2,5 | Bis ca. 15-20 A | Hauptstromversorgung für mittlere bis große Anlagen, Anbindung von mehreren Boostern, Versorgung von Anlagen mit hohem Strombedarf | Sehr gute Wahl für die Hauptleitungen, minimiert Spannungsabfall auch bei hoher Belastung. |
| 4 – 6 | Über 20 A | Hauptstromversorgung für sehr große Anlagen, industrieller Einsatz, spezielle Hochleistungsanwendungen | Nur für extreme Anforderungen notwendig, reduziert Spannungsabfall auf ein Minimum. |
Material und Ausführung der Kabel

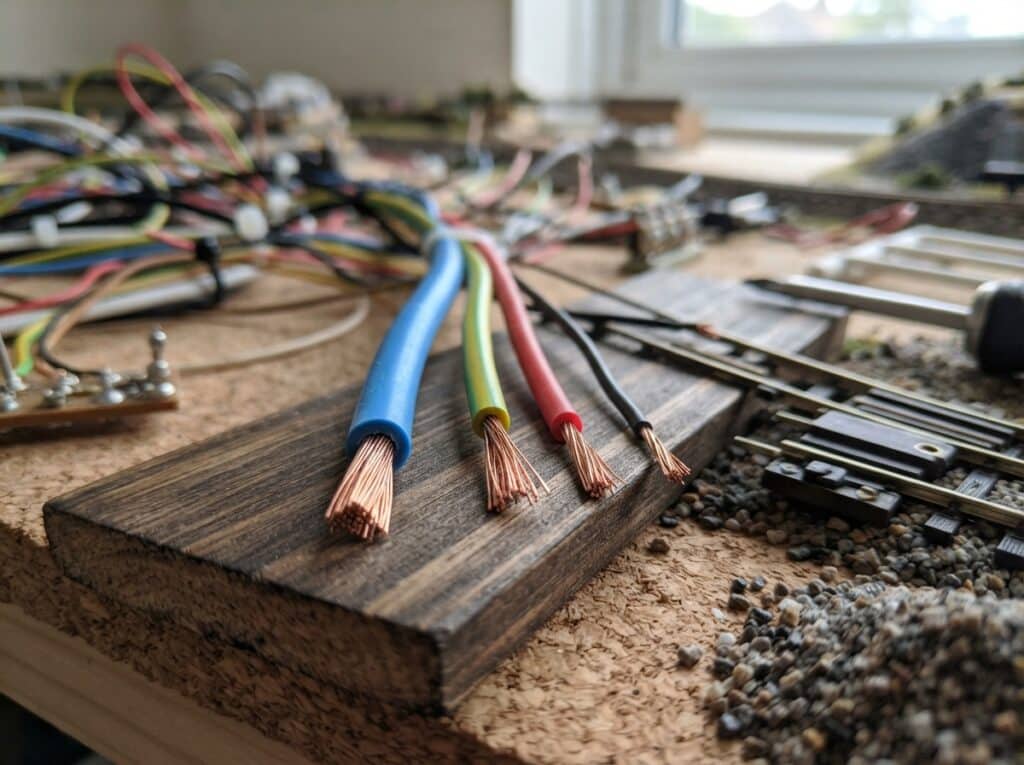

Nicht nur der Querschnitt, sondern auch das Material und die Ausführung des Kabels spielen eine Rolle. Üblicherweise werden Litzenkabel aus Kupfer verwendet, da diese flexibel und gut zu verarbeiten sind. Vergoldete oder verzinnte Kontakte an Steckern und Klemmen können Korrosion vorbeugen und für eine dauerhaft gute Verbindung sorgen.
Kupfer als Standard
Kupfer hat eine sehr gute elektrische Leitfähigkeit und ist das bevorzugte Material für Modelleisenbahnkabel. Achte darauf, dass die Litzen aus reinem Kupfer bestehen, da Legierungen einen höheren Widerstand aufweisen können.
Isolierung und Flexibilität
Die Isolierung der Kabel sollte robust und hitzebeständig sein, um Kurzschlüsse zu vermeiden und die Sicherheit zu gewährleisten. Eine gute Flexibilität ist wichtig für die Verlegung unter der Anlage und um Knicke oder Brüche zu vermeiden.
Häufige Fehler bei der Kabelwahl vermeiden
Einige Fehler werden bei der Verkabelung von Modelleisenbahnen häufig gemacht und können zu Frustration führen. Das Wissen um diese Stolpersteine hilft dir, sie zu umgehen.
Zu dünne Kabel für Hauptleitungen
Einer der häufigsten Fehler ist die Verwendung von zu dünnen Kabeln für die Hauptstromversorgung. Dies führt zu einem starken Spannungsabfall, der sich negativ auf die Fahrqualität und die Funktion der Zubehörteile auswirkt. Wenn deine Loks an den Enden der Anlage langsamer fahren als in der Nähe der Zentrale, ist dies ein klares Zeichen für zu dünne Hauptleitungen.
Unzureichende Anschlüsse und lose Verbindungen
Auch das beste Kabel kann seine Funktion nicht erfüllen, wenn die Anschlüsse schlecht sind. Lose Klemmen, schlecht gecrimpte Stecker oder korrodierte Kontakte erhöhen den Übergangswiderstand und führen zu den gleichen Problemen wie zu dünne Kabel. Achte auf saubere und feste Verbindungen an allen Punkten.
Unterschätzung der Gesamtkabellänge
Bei der Planung der Verkabelung wird oft die Gesamtlänge aller Kabelstränge unterschätzt. Die Summe aller Leitungen von der Zentrale bis zum entferntesten Verbraucher bestimmt den maximalen Spannungsabfall. Eine großzügige Bemessung des Kabelquerschnitts, insbesondere für die Hauptleitungen, ist daher ratsam.
Das sind die neuesten Kabelquerschnitt Modelleisenbahn Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Welcher Kabelquerschnitt eignet sich für die Modelleisenbahn?
Welchen Kabelquerschnitt benötige ich für meine kleine analoge Modelleisenbahn?
Für eine kleine analoge Anlage, die nur wenige Loks und wenig Zubehör versorgt, sind Kabel mit einem Querschnitt von 0,75 mm² für die Hauptleitungen oft ausreichend. Wenn du jedoch sehr viele Verbraucher hast oder die Anlage etwas größer ist, solltest du zu 1,0 mm² oder 1,5 mm² greifen, um Spannungsverluste zu minimieren und eine gleichmäßige Stromversorgung zu gewährleisten.
Wie berechne ich den benötigten Kabelquerschnitt für meine digitale Anlage?
Bei digitalen Anlagen musst du die maximale Stromaufnahme aller angeschlossenen Loks und Zubehörteile im betrachteten Gleisabschnitt addieren. Hinzu kommt die Länge der Kabelstrecke. Nutze die Empfehlungen für Hauptleitungen (1,5 mm² bis 2,5 mm²) und achte darauf, dass die Verbindungen zu den Boostern und zur Zentrale entsprechend dimensioniert sind. Ein Spannungsabfall von mehr als 0,5 Volt ist in der Regel zu vermeiden.
Ist es schlimm, wenn ich ein zu dickes Kabel verwende?
Ein zu dickes Kabel ist in der Regel nicht schädlich für die Funktion deiner Modelleisenbahn, es ist lediglich eine Materialverschwendung und kann in der Verarbeitung etwas umständlicher sein. Es bietet jedoch mehr Reserven und minimiert den Spannungsabfall, was bei größeren oder komplexen Anlagen durchaus vorteilhaft sein kann. Der wichtigere Fehler ist die Verwendung eines zu dünnen Kabels.
Welche Art von Kabel ist am besten für Modelleisenbahnen geeignet?
Für Modelleisenbahnen sind flexible Litzenkabel aus reinem Kupfer am besten geeignet. Achte auf eine gute Isolierung und eine ausreichende Flexibilität für die Verlegung. Typische Bezeichnungen sind beispielsweise H05VV-F oder ähnliche Leitungen für flexible Anwendungen im Niederspannungsbereich.
Wie kann ich Spannungsabfälle auf meiner Anlage erkennen?
Spannungsabfälle machen sich durch schleichende Fahrverhalten von Loks bemerkbar: Sie werden langsamer, ruckeln stärker oder reagieren träge auf Steuersignale, besonders in den weiter von der Stromquelle entfernten Gleisabschnitten. Auch eine unzuverlässige Funktion von Weichen oder Signalen kann ein Indikator sein. Mit einem Multimeter kannst du die Spannung direkt an den Gleisen messen und so Probleme aufdecken.
Muss ich unterschiedliche Kabelquerschnitte für analoge und digitale Anlagen verwenden?
Grundsätzlich sind die physikalischen Gesetze gleich. Digitale Anlagen können jedoch höhere Stromspitzen abrufen und erfordern daher tendenziell eine sorgfältigere Dimensionierung der Kabel, um die präzise Stromversorgung der Decoder sicherzustellen. Die Grundprinzipien der Spannungsabfallberechnung gelten für beide Systeme, aber bei digitalen Anlagen ist die Genauigkeit oft entscheidender, weshalb dickere Kabel für Hauptleitungen häufiger empfohlen werden.
Wie verbinde ich die Kabel am besten unter der Anlage?
Für dauerhafte und zuverlässige Verbindungen unter der Anlage empfiehlt sich die Verwendung von Lüsterklemmen, Steckverbindern (wie z.B. Wago-Klemmen) oder Lötverbindungen, die anschließend gut isoliert werden. Achte darauf, dass die Kabelenden sauber abisoliert und fest in den Klemmen oder Steckern sitzen. Lose oder schlechte Verbindungen sind eine häufige Fehlerquelle.
