Du möchtest endlich eine Modelleisenbahnanlage bauen, auf der mehrere Züge sicher und ohne Kollisionen fahren? Die Blocksteuerung ist die entscheidende Technik, um genau das zu erreichen und deine Anlage auf ein neues Level der Automatisierung zu heben. Sie verhindert, dass zwei Züge gleichzeitig denselben Gleisabschnitt befahren und somit Unfälle verursachen.
Das sind die beliebtesten Blocksteuerung Modelleisenbahn Produkte

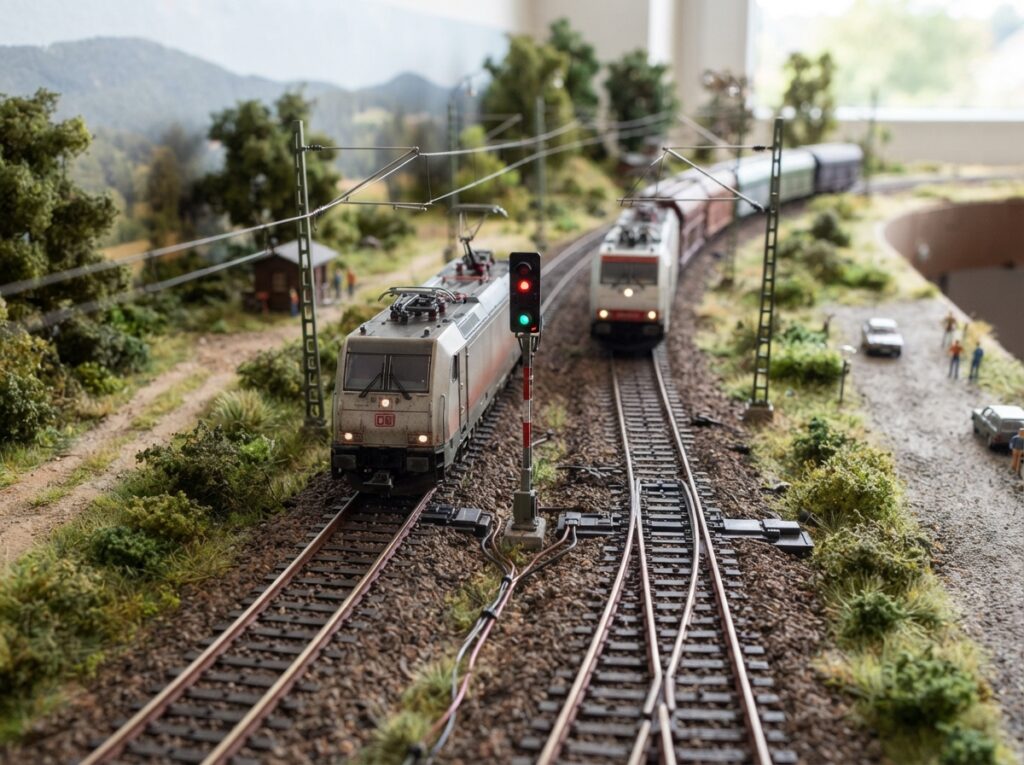

Was ist Blocksteuerung bei der Modelleisenbahn?
Die Blocksteuerung ist ein System, das deine Modellbahnanlage in mehrere Abschnitte, sogenannte Blöcke, unterteilt. Jeder Block kann zu einem bestimmten Zeitpunkt nur von einem einzigen Zug befahren werden. Dies wird durch Melder und Schaltungen realisiert, die erkennen, ob ein Block frei oder belegt ist. Wenn ein Zug in einen Block einfährt, wird dieser als belegt markiert, und der nachfolgende Zug muss warten, bis der vordere Zug den Block wieder verlassen hat. Dieses Prinzip ist fundamental für den sicheren und automatischen Fahrbetrieb.
Die Funktionsweise der Blocksteuerung Schritt für Schritt erklärt
Das Grundprinzip der Blocksteuerung ist denkbar einfach, doch die Umsetzung erfordert einige technische Komponenten. Stell dir deine Anlage als eine Straße vor, die in verschiedene Parkplätze unterteilt ist. Nur ein Auto darf gleichzeitig auf einem Parkplatz stehen. Die Blocksteuerung sorgt dafür, dass auf jedem „Parkplatz“ (Block) nur ein Zug ist.
Die Schlüsselkomponenten einer Blocksteuerung
- Gleisabschnitte (Blöcke): Deine Anlage wird in kleinere, voneinander unabhängige Gleisabschnitte unterteilt. Die Länge eines Blocks wird durch die maximale Zuglänge und die gewünschte Sicherheitslänge bestimmt.
- Stromunterbrechungsschleifen oder Reedkontakte: Um zu erkennen, ob ein Block belegt ist, werden spezielle Schalter eingesetzt. Bei Stromunterbrechungsschleifen wird der Stromkreis des Blocks durch den Zug selbst unterbrochen. Reedkontakte werden durch einen Magneten am Zug aktiviert, der an geeigneten Stellen unter den Waggons oder der Lokomotive angebracht ist.
- Rückmelder (Module): Diese elektronischen Bauteile lesen den Zustand des Gleisabschnitts aus. Sie melden an eine zentrale Steuerung oder an Weichenantriebe, ob ein Block frei oder belegt ist.
- Steuerlogik: Dies ist das „Gehirn“ der Blocksteuerung. Es kann eine einfache Schaltung mit Relais sein, ein programmierbarer Logikcontroller (SPS) oder eine moderne PC-Steuersoftware. Die Steuerlogik verarbeitet die Informationen der Rückmelder und schaltet die Weichen entsprechend, um Züge sicher zu leiten und Kollisionen zu verhindern.
- Weichen und Signale: Die Steuerlogik nutzt Weichen, um Züge auf freie Blöcke zu leiten. Signale können optional eingesetzt werden, um dem Modellbahner den Zustand der Blöcke visuell anzuzeigen oder um Züge zu steuern.
Wie die Züge den Weg finden: Automatische Fahrstraßenschaltung
Wenn du eine automatische Fahrstraßenschaltung mit Blocksteuerung nutzt, läuft alles wie von selbst ab. Sobald ein Zug den Zielblock verlässt und dieser wieder frei gemeldet wird, kann die Steuerlogik die nächste Fahrstraße für einen nachfolgenden Zug konfigurieren. Dies geschieht durch das präzise Stellen der Weichen, damit der Zug sicher auf den freien Block geleitet wird. Moderne Systeme berücksichtigen dabei auch die Geschwindigkeitsregelung, um sanfte Anfahr- und Bremsvorgänge zu gewährleisten.
Vorteile der Blocksteuerung für deine Modellbahnanlage
Die Einführung einer Blocksteuerung bringt zahlreiche Vorteile mit sich, die dein Modellbahnerlebnis deutlich verbessern werden.
- Erhöhte Sicherheit: Der offensichtlichste Vorteil ist die Vermeidung von Zugkollisionen. Deine Züge fahren sicher und du musst nicht ständig wachsam sein, um manuell einzugreifen.
- Automatischer Fahrbetrieb: Mit einer Blocksteuerung kannst du komplexe Fahrpläne realisieren und deine Züge völlig autonom fahren lassen. Das schafft ein realistisches Bahnbetriebsgefühl.
- Höherer Realismus: Die automatische Steuerung von Zügen, das Beachten von Signalen und das Fahren auf freien Blöcken erhöht die Authentizität deiner Anlage enorm.
- Mehr Fahrspaß: Du kannst dich entspannt zurücklehnen und deinen Zügen bei der Arbeit zusehen, anstatt ständig die Weichen per Hand stellen zu müssen. Das erlaubt dir, dich auf andere Aspekte deiner Anlage zu konzentrieren, wie z.B. die Gestaltung der Landschaft.
- Erweiterbarkeit: Eine gut geplante Blocksteuerung lässt sich später leicht erweitern, um weitere Blöcke und komplexere Fahrszenarien zu realisieren.
Unterschiedliche Arten von Blocksteuerungen
Es gibt verschiedene Ansätze zur Umsetzung der Blocksteuerung, die sich in Komplexität und Funktionsumfang unterscheiden.
Manuelle Blocksteuerung
Bei der manuellen Blocksteuerung triffst du als Modellbahner die Entscheidungen. Du überwachst die Blöcke selbst und stellst Weichen und Signale von Hand. Dies ist die einfachste Form, erfordert aber deine ständige Aufmerksamkeit. Sie ist eher für kleinere Anlagen oder als Einstieg in das Thema gedacht.
Halbautomatische Blocksteuerung
Hier werden Teile des Systems automatisiert. Zum Beispiel können die Rückmelder automatisch erkennen, ob ein Block belegt ist, aber du musst die Weichen noch manuell stellen. Oder die Rückmelder informieren dich über den Zustand, und du kannst dann per Knopfdruck eine Fahrstraße aktivieren.
Vollautomatische Blocksteuerung
Dies ist die Königsdisziplin. Hier steuert eine zentrale Logik oder ein Computerprogramm alle Weichen und Signale basierend auf den Rückmeldungen der Blöcke. Züge fahren vollautomatisch ihren programmierten Routen entlang, und die Blocksteuerung sorgt für den sicheren Ablauf.
Digitale Blocksteuerung
Mit digitalen Decodern und einem zentralen Digital-System (wie DCC oder MM) wird die Blocksteuerung oft noch leistungsfähiger und flexibler. Die Rückmeldungen werden digital an die Zentrale gesendet, und die Steuerung der Weichen und der Fahrstrassen erfolgt ebenfalls digital. Dies ermöglicht eine präzise Steuerung jedes einzelnen Zuges und eine detaillierte Fahrplangestaltung.
Techniken zur Realisierung von Blockmeldungen
Die Erkennung, ob ein Block frei oder belegt ist, ist das Herzstück jeder Blocksteuerung. Hier sind die gängigsten Methoden:
- Stromfühler (Reedkontakte mit Magneten): An der Unterseite von Loks und Wagen werden kleine Magnete befestigt. An strategischen Punkten im Gleis werden Reedkontakte installiert, die beim Überfahren durch den Magneten aktiviert werden und ein Signal senden. Dies ist eine weit verbreitete und kostengünstige Methode.
- Gleisbesetztmelder (Kurzschlusserkennung): Diese Module erkennen einen Kurzschluss, der durch die Räder des Zuges auf den Gleisenden eines isolierten Gleisabschnitts verursacht wird. Der Gleisabschnitt wird dazu elektrisch vom Rest der Anlage getrennt. Dies ist eine zuverlässige Methode, erfordert aber eine sorgfältige Isolation der Gleisabschnitte und kann empfindlich auf Verschmutzungen der Räder reagieren.
- Isolierte Schienenverbinder mit Rückmeldern: Spezielle Schienenverbinder, die elektrisch isolieren und oft integrierte Rückmeldefunktionen besitzen, sind eine moderne und integrierte Lösung.
- Optische Sensoren: In einigen High-End-Systemen kommen auch Lichtschranken oder ähnliche optische Sensoren zum Einsatz, um die Anwesenheit eines Zuges zu detektieren.
Die Rolle von Weichen und Signalen in der Blocksteuerung
Weichen und Signale sind die Werkzeuge, mit denen die Blocksteuerung die Züge dirigiert.
Weichen als Wegbereiter
Weichen sind unerlässlich, um Züge auf unterschiedliche Blöcke zu leiten. In einer vollautomatischen Blocksteuerung werden sie von der Steuerlogik gesteuert, um sicherzustellen, dass ein Zug immer auf einen freien und vorgesehenen Gleisabschnitt fährt. Die korrekte Weichenstellung ist entscheidend für die Bildung von Fahrstraßen.
Signale zur Information und Steuerung
Signale können verschiedene Funktionen in der Blocksteuerung übernehmen:
- Informationsanzeige: Sie zeigen dem Modellbahner den Zustand eines Blocks an (z.B. Rot für belegt, Grün für frei).
- Zugsteuerung: In fortgeschrittenen Systemen können Signale direkt die Geschwindigkeit von Zügen beeinflussen. Ein rotes Signal bedeutet für den Zug anzuhalten, ein gelbes Signal kann eine Geschwindigkeitsreduzierung bedeuten, und ein grünes Signal erlaubt freie Fahrt. Dies erfordert Decoder in den Loks, die diese Signale interpretieren können.
Die Planung deiner Blocksteuerung
Eine durchdachte Planung ist das A und O für eine funktionierende Blocksteuerung.
Schritt 1: Die Anlage in Blöcke aufteilen
Beginne damit, deine gesamte Anlage in sinnvolle und praktikable Blöcke zu unterteilen. Achte darauf, dass kein Block zu lang oder zu kurz ist und dass die Länge der Züge, die du fahren möchtest, berücksichtigt wird. Lasse genügend Sicherheitsabstand zwischen den Blöcken, um Kollisionen auch bei unerwarteten Ereignissen zu vermeiden.
Schritt 2: Rückmelder strategisch platzieren
Platziere deine Rückmelder so, dass sie zuverlässig jeden einzelnen Block erfassen. Oft reicht ein Rückmelder pro Block aus, manchmal sind aber auch zwei sinnvoll (z.B. einer am Anfang und einer am Ende eines längeren Blocks), um die exakte Position des Zuges zu bestimmen.
Schritt 3: Die Wahl der Steuerungsart
Entscheide dich für die Art der Steuerung, die am besten zu deinen Bedürfnissen und deinem Budget passt. Möchtest du eine vollautomatische Steuerung mit PC, eine einfachere Steuerung mit einem Logikbaustein oder vielleicht ein digitales System? Jede Variante hat ihre Vor- und Nachteile.
Schritt 4: Verkabelung und Anschluss
Eine sorgfältige Verkabelung ist entscheidend. Achte auf saubere Verbindungen und eine übersichtliche Anordnung der Kabel, um Fehlersuche zu erleichtern. Beachte die spezifischen Anschlusspläne der von dir gewählten Rückmelder und Steuermodule.
Blocksteuerung mit digitalen Systemen
Digitale Modellbahnsysteme wie Digital Command Control (DCC) oder Motorola (MM) bieten hervorragende Möglichkeiten für die Blocksteuerung.
- Digitale Rückmeldemodule: Diese Module kommunizieren über das Digitalsignal mit der Zentrale und melden die Belegung der Blöcke. Sie sind oft einfacher zu installieren als herkömmliche Rückmelder und erfordern weniger Verkabelung.
- Digitale Weichen- und Signaldecoder: Diese Decoder ermöglichen die Steuerung von Weichen und Signalen über die Digitale Zentrale.
- PC-Steuerungssoftware: In Verbindung mit einer digitalen Zentrale ermöglichen spezielle Softwareprogramme die grafische Darstellung der Anlage, die Erstellung von Fahrplänen und die automatische Steuerung des gesamten Betriebs. Die Blocksteuerung ist hierbei ein zentrales Element.
- Automatische Fahrstraßenschaltung: Digitale Systeme erlauben die Definition und automatische Aktivierung von Fahrstraßen. Wenn ein Block frei wird, kann die Software automatisch die nächste Fahrstraße für einen Zug bilden und die entsprechenden Weichen stellen.
Herausforderungen und Lösungsansätze
Bei der Implementierung einer Blocksteuerung können einige Herausforderungen auftreten, für die es jedoch praktikable Lösungen gibt.
Zu lange Züge in zu kurzen Blöcken
Wenn ein Zug länger ist als der vorgesehene Block, kann es zu Problemen kommen. Die Lösung liegt darin, die Blöcke entsprechend der maximalen Zuglänge zu dimensionieren und eventuell zusätzliche Rückmelder zu verwenden, um den Zugabschnitt präzise zu überwachen.
Zu spätes Erkennen von Blockbelegung
Wenn Rückmelder zu spät einen belegten Block melden, kann es zu Auffahrunfällen kommen. Eine sorgfältige Platzierung der Rückmelder und die Überprüfung ihrer Funktion sind hier essenziell.
Fehlfunktionen von Weichen und Decodern
Defekte Weichenantriebe oder Decoder können den reibungslosen Ablauf stören. Regelmäßige Wartung und der Einsatz hochwertiger Komponenten helfen, solche Probleme zu vermeiden.
Komplexe Verkabelung
Eine umfangreiche Anlage erfordert eine detaillierte Verkabelung. Eine klare Beschriftung aller Kabel und eine Dokumentation der Anschlüsse erleichtern die Fehlersuche und spätere Erweiterungen.
Das sind die neuesten Blocksteuerung Modelleisenbahn Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Blocksteuerung bei der Modelleisenbahn einfach erklärt
Was ist der Unterschied zwischen Blocksteuerung und Zugbeeinflussung?
Die Blocksteuerung dient dazu, Gleisabschnitte für einzelne Züge zu reservieren und Kollisionen zu vermeiden. Zugbeeinflussung bezieht sich auf Systeme, die direkt die Geschwindigkeit oder das Verhalten eines Zuges steuern, oft in Verbindung mit Signalen oder anderen sicherheitsrelevanten Systemen. Die Blocksteuerung ist also eine Grundlage, auf der Zugbeeinflussung aufbauen kann.
Benötige ich unbedingt eine digitale Steuerung für Blockabschnitte?
Nein, eine Blocksteuerung ist auch mit analoger Technik realisierbar. Allerdings bieten digitale Systeme oft mehr Komfort, Flexibilität und Möglichkeiten für eine automatische Steuerung.
Wie lang sollte ein Block mindestens sein?
Ein Block sollte mindestens so lang sein, dass ein ganzer Zug darin Platz findet, plus ein gewisser Sicherheitsabstand zum vorhergehenden und nachfolgenden Gleisabschnitt, um ein sicheres Anhalten zu ermöglichen.
Sind alle Züge mit Blocksteuerung kompatibel?
Die Kompatibilität hängt von der Art der Blockmeldung ab. Bei der Kurzschlusserkennung benötigen die Züge metallische Räder, die den Stromkreis schließen. Bei Reedkontakten sind Magnete unter den Zügen erforderlich. Die meisten modernen Züge sind entweder dafür vorbereitet oder können entsprechend nachgerüstet werden.
Kann ich meine bestehende Anlage einfach um Blöcke erweitern?
Ja, grundsätzlich ist das möglich. Du musst jedoch die vorhandene Verkabelung und die Stromversorgung berücksichtigen und die neuen Blöcke sorgfältig in das Gesamtsystem integrieren.
Was ist der Hauptvorteil einer automatischen Fahrstraßenschaltung?
Der Hauptvorteil ist, dass die Anlage eigenständig funktioniert und die Züge automatisch die korrekten Gleiswege finden. Du kannst dich entspannt zurücklehnen und den Betrieb beobachten.
Wie teuer ist eine Blocksteuerung?
Die Kosten für eine Blocksteuerung können stark variieren, je nach Komplexität, Anzahl der Blöcke und der verwendeten Technologie. Einfache manuelle oder halbautomatische Systeme sind deutlich günstiger als vollautomatische, computergesteuerte Lösungen mit digitalen Komponenten.
