Wenn du planst, einen Decoder in deine Modellbahn-Lok einzubauen, ist eine sorgfältige Vorbereitung entscheidend für ein optimales Ergebnis und die langfristige Freude an deiner digital gesteuerten Anlage. Du stehst vor der Wahl des richtigen Decoders, der passenden Einbautechnik und musst elektrische Grundlagen verstehen, um Kurzschlüsse und Schäden zu vermeiden.
Das sind die beliebtesten Lokdecoder einbauen Produkte
Grundlagen des Digitalbetriebs mit Decodern
Der Einbau eines Decoders ist der Schlüssel zur Umstellung deiner Modellbahn vom analogen Fahrbetrieb auf die digitale Steuerung. Ein Decoder ist im Grunde ein kleiner Computer, der in der Lokomotive verbaut wird und die Befehle von deinem Digital-System (Fahrpult oder Zentrale) empfängt und interpretiert. Dies ermöglicht dir, jede Lok einzeln anzusteuern, Geschwindigkeit, Fahrtrichtung und Funktionen wie Licht oder Rauchgeneratoren unabhängig voneinander zu regeln. Ohne einen Decoder kann eine Lok im digitalen Fahrbetrieb nicht gesteuert werden, da sie nicht in der Lage ist, die digitalen Signale zu verarbeiten.
Welcher Decoder ist der richtige für deine Lok?
Die Auswahl des passenden Decoders hängt von mehreren Faktoren ab, die du unbedingt berücksichtigen musst:
- Loktyp und Größe: Kleinere Loks, wie Güterwagen oder ältere Dampfloks, erfordern oft platzsparende „PluX“- oder „Next18“-Decoder. Größere Loks bieten mehr Platz und erlauben den Einbau von umfangreicheren Decodern mit mehr Funktionsausgängen.
- Antriebsart: Ob deine Lok einen 3-Leiter- oder 2-Leiter-Antrieb hat, ist entscheidend für die Auswahl des Decoder-Protokolls. Die meisten Decoder sind für 2-Leiter-Gleichstrom-Anlagen ausgelegt. Für 3-Leiter-Wechselstrom-Anlagen (Märklin) benötigst du spezielle Delta- oder mfx-Decoder, die das digitale Signal vom Mittelleiter verarbeiten können.
- Benötigte Funktionen: Überlege dir, welche Funktionen du zusätzlich zur Motorsteuerung benötigst. Möchtest du nur Licht schalten, oder auch Sound, Rauchgeneratoren, Kupplung oder andere Sonderfunktionen? Je mehr Funktionen du nutzen möchtest, desto mehr Funktionsausgänge muss der Decoder bieten.
- Motorart: Ältere DC-Motoren (Gleichstrommotoren) oder Glockenankermotoren stellen unterschiedliche Anforderungen an die Decoder-Regelung. Moderne Decoder sind meist für beide Motortypen optimiert, aber es kann Unterschiede in der Feinabstimmung geben.
- Herstellerprotokolle: Es gibt verschiedene digitale Protokolle wie DCC (Digital Command Control), mfx, MM (Märklin Motorola). Achte darauf, dass der Decoder mit deiner digitalen Zentrale kompatibel ist. DCC ist das am weitesten verbreitete Standardprotokoll.
- Hersteller und Qualität: Renommierte Hersteller wie ESU, Zimo, Uhlenbrock oder Lenz bieten Decoder in hoher Qualität und mit unterschiedlichen Funktionsumfängen an. Informiere dich über Kundenrezensionen und Erfahrungsberichte.
Decoder-Schnittstellen und Einbauvarianten
Die Art und Weise, wie ein Decoder in eine Lokomotive eingebaut wird, hat sich über die Jahre weiterentwickelt. Du triffst auf verschiedene Schnittstellen und Einbauoptionen:
- 8-Pin-Stecker ( NEM 609 / NEM 652): Dies ist eine der ältesten und weit verbreitetsten Schnittstellen. Der Decoder wird einfach auf einen entsprechenden Sockel in der Lok gesteckt.
- PluX-Schnittstelle (NEM 658): Diese moderne Schnittstelle ist kompakter und bietet mehr Pin-Belegungen, was mehr Funktionsmöglichkeiten eröffnet. Es gibt verschiedene PluX-Größen (PluX12, PluX16, PluX22), die auf die jeweilige Lokgröße abgestimmt sind.
- Next18-Schnittstelle (NEM 662): Eine noch kleinere und flexiblere Schnittstelle, die besonders in sehr kleinen Loks und Triebwagen zum Einsatz kommt.
- Freiverdrahtung: Bei älteren Loks oder wenn keine passende Schnittstelle vorhanden ist, kann der Decoder auch direkt mit den Kabeln der Lok verlötet werden. Dies erfordert mehr Geschick und ein tieferes Verständnis der Elektrik.
- Sounddecoder: Diese Decoder sind in der Regel etwas größer, da sie einen Lautsprecher integrieren oder Platz dafür vorsehen. Sie sind ideal, um deiner Modellbahn authentische Fahrsoundeffekte hinzuzufügen.
Der Einbauprozess: Schritt für Schritt
Der Einbau eines Decoders erfordert Sorgfalt und Genauigkeit. Hier ist ein allgemeiner Leitfaden, den du befolgen solltest:
Vorbereitung ist alles
Bevor du mit dem eigentlichen Einbau beginnst, ist eine gründliche Vorbereitung unerlässlich:
- Lies die Anleitung: Jede Lok und jeder Decoder ist anders. Lies unbedingt die Bedienungsanleitungen beider Komponenten sorgfältig durch.
- Benötigtes Werkzeug: Stelle sicher, dass du das passende Werkzeug hast. Dazu gehören in der Regel kleine Schraubendreher, eine Pinzette, ein Seitenschneider, ein Lötkolben mit feiner Spitze (falls erforderlich) und eventuell ein Multimeter zur Überprüfung von Verbindungen.
- Arbeitsplatz: Richte dir einen gut beleuchteten und sauberen Arbeitsplatz ein. Eine Lupe kann bei kleinen Bauteilen sehr hilfreich sein.
- Stromversorgung trennen: Stelle sicher, dass die Anlage stromlos ist, bevor du mit dem Umbau beginnst.
Zerlegen der Lokomotive
Das Zerlegen der Lokomotive kann je nach Modell unterschiedlich komplex sein:
- Gehäuse entfernen: Oft ist das Gehäuse mit kleinen Schrauben oder Clips befestigt. Achte darauf, keine Teile zu beschädigen.
- Alten Trafo entfernen (falls vorhanden): Bei älteren Loks ist oft ein großer Kohleschleifer oder ein Trafo verbaut, der durch den Decoder ersetzt wird.
- Platz schaffen: Möglicherweise musst du vorhandene Komponenten entfernen, um Platz für den Decoder zu schaffen.

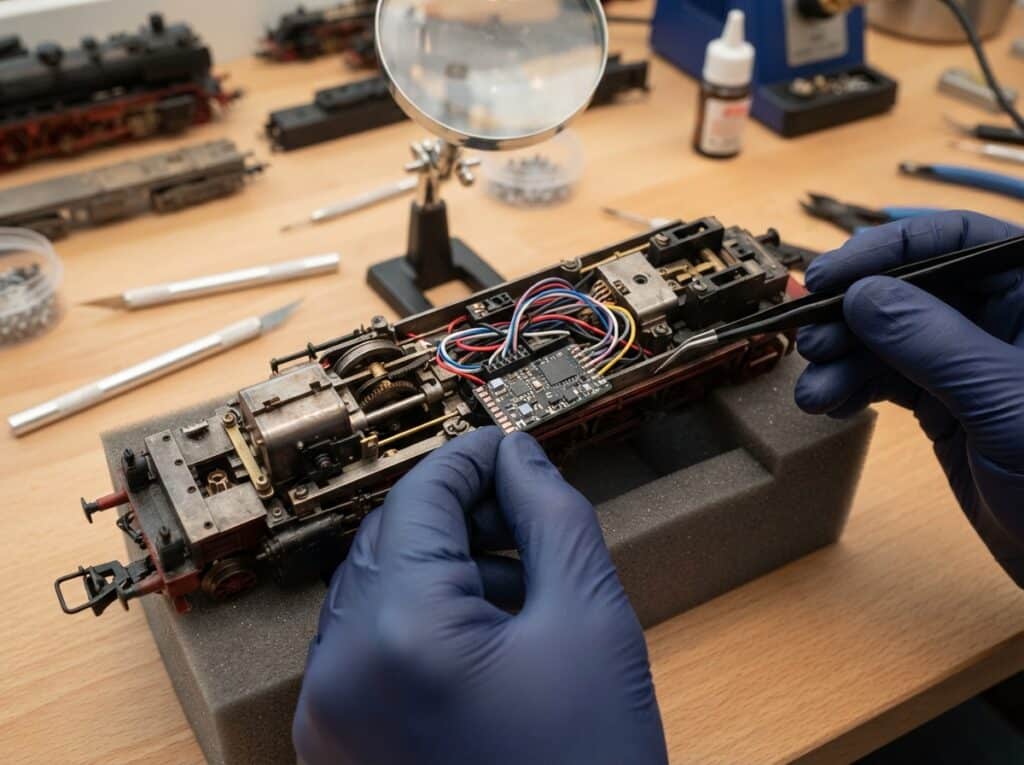

Anschluss des Decoders
Der Anschluss hängt von der Art der Schnittstelle ab:
- Mit Schnittstelle: Bei einer PluX- oder 8-Pin-Schnittstelle ist der Anschluss meist Plug-and-Play. Du steckst den Decoder einfach auf den Sockel. Achte auf die korrekte Ausrichtung, oft gibt es eine Kerbe, die die richtige Position anzeigt.
- Freiverdrahtung: Hier wird es anspruchsvoller. Du musst die Kabel der Lok (Motor, Licht vorne/hinten) an die entsprechenden Lötpads des Decoders anschließen. Die Farben der Kabel sind oft genormt, aber es ist ratsam, die Anleitungen beider Komponenten genau zu studieren.
- Motoranschlüsse: Zwei Kabel vom Motor werden an die entsprechenden Motoranschlüsse des Decoders (oft als M+ und M- oder orange/grau gekennzeichnet) gelötet.
- Stromversorgung: Die Stromabnehmer (Schleifer für 2-Leiter oder Räder für 3-Leiter) werden mit den Eingängen des Decoders verbunden (oft als rot und schwarz oder an die Gleisanschlüsse).
- Lichtanschlüsse: Die Kabel für die vorderen und hinteren Lichter werden an die entsprechenden Funktionsausgänge des Decoders angeschlossen (oft als weiß/gelb für vorne und weiß/blau für hinten gekennzeichnet). Achte auf die Polarität!
Funktionstest und Programmierung
Nach dem Einbau und dem Zusammenbau der Lok ist der Funktionstest unerlässlich:
- Erster Test: Platziere die Lok auf einem Testgleis und gib vorsichtig Strom über deine Digitalzentrale. Die Lok sollte nun langsam fahren.
- Funktionen prüfen: Teste alle angeschlossenen Funktionen wie Licht und eventuelle Sonderfunktionen.
- Adressprogrammierung: Jede Lok benötigt eine eigene Adresse, um individuell gesteuert werden zu können. Dies geschieht über die Programmierung des Decoders. Nutze hierfür die Programmierfunktion deiner Digitalzentrale. Die Anleitung deines Decoders gibt Auskunft über die verschiedenen Programmiermodi (CVs – Configuration Variables).
- Feinabstimmung: Moderne Decoder ermöglichen eine sehr detaillierte Einstellung der Fahreigenschaften (Beschleunigungs- und Bremsverzögerung, Maximalgeschwindigkeit etc.) über CVs. Nimm dir Zeit, diese Einstellungen an deine Bedürfnisse anzupassen.
Häufige Probleme und Lösungen
Beim Einbau von Decodern können verschiedene Probleme auftreten. Hier sind einige der häufigsten:
- Lok fährt nicht: Überprüfe alle Kabelverbindungen auf festen Sitz und korrekte Polung. Stelle sicher, dass die Stromabnehmer der Lok richtig auf der Schiene aufliegen. Ist die Decoder-Adresse korrekt eingestellt?
- Licht funktioniert nicht oder verkehrt herum: Überprüfe die Kabelverbindungen zum Decoder und achte auf die richtige Polarität. Bei einigen Decodern kann die Lichtfunktion invertiert werden.
- Kurzschluss: Dies ist oft die Folge von falsch angeschlossenen Kabeln oder freiliegenden Drähten, die sich berühren. Trenne sofort die Stromversorgung und überprüfe alle Verbindungen sorgfältig. Verwende gegebenenfalls Isolierband oder Schrumpfschläuche.
- Decoder wird heiß: Dies kann auf einen defekten Decoder, einen Kurzschluss oder eine Überlastung der Funktionsausgänge hindeuten.
- Decoder reagiert nicht auf Befehle: Stelle sicher, dass der Decoder mit dem Protokoll deiner Zentrale kompatibel ist und dass die richtige Adresse programmiert ist.
Wichtige elektrische Grundlagen
Ein grundlegendes Verständnis der Elektrik ist für den Decoder-Einbau von Vorteil, um Fehler zu vermeiden:
- Polarität: Bei vielen Anschlüssen ist die Polung entscheidend. Falsche Polung kann zu Schäden führen. Achte auf die Markierungen auf dem Decoder und im Schaltplan.
- Stromkreis: Ein Stromkreis benötigt immer einen Hin- und Rückweg für den Strom. Wenn ein Teil des Stromkreises unterbrochen ist, fließt kein Strom.
- Kurzschluss: Ein Kurzschluss entsteht, wenn Strom ohne den vorgesehenen Widerstand fließt, z.B. durch direkte Verbindung von Plus- und Minuspol. Dies führt zu sehr hohen Strömen und kann Bauteile beschädigen oder Brände verursachen.
- Widerstand: Jedes Bauteil hat einen gewissen Widerstand, der den Stromfluss begrenzt. Lichter haben beispielsweise eine höhere Widerstand, um nicht durchzubrennen.
Decoder-Programmierbarkeit: CVs im Detail
Die sogenannte „Configuration Variables“ (CVs) sind das Herzstück der Decoder-Programmierung. Über diese speziellen Adressen kannst du nahezu jedes Detail des Decoder-Verhaltens anpassen. Dies reicht von der einfachen Einstellung der Lokadresse bis hin zu komplexen Fahrdynamik-Parametern.
| Kategorie | Beschreibung | Beispiele für CVs |
|---|---|---|
| Grundlegende Einstellungen | Hier stellst du grundlegende Parameter wie die Lokadresse ein. | CV1 (Adresse 1-127), CV9 (mfx-Adresse), CV50 (Decoder-Typ) |
| Fahreigenschaften | Diese CVs beeinflussen das Fahrverhalten der Lok: Beschleunigung, Bremsen, Höchstgeschwindigkeit. | CV2 (Anfahrspannung), CV3 (Beschleunigungsverzögerung), CV4 (Bremsverzögerung), CV5 (Höchstgeschwindigkeit) |
| Lichtfunktionen | Steuert die Beleuchtung der Lok, z.B. Rangiergang, automatische Zugbeleuchtung. | CV73 (Umschalten der Spitzenbeleuchtung), CV74 (Rangierlicht) |
| Sonstige Funktionen | Hier findest du Einstellungen für Sound, Rauchgeneratoren und andere Sonderfunktionen. | CV120 (Lautstärke), CV121 (Sound-Konfiguration) |
Die Wahl des richtigen Lautsprechers bei Sounddecodern
Für ein realistisches Sounderlebnis ist der passende Lautsprecher entscheidend. Nicht jeder Lautsprecher ist gleich:
- Größe und Form: Der Lautsprecher muss physisch in das Lokgehäuse passen. Es gibt verschiedene Formen und Größen, von kleinen Einzellautsprechern bis hin zu größeren Modulen mit Resonanzkörper.
- Impedanz: Die Impedanz (gemessen in Ohm) muss zum Decoder passen. Dies ist in der Regel auf dem Decoder oder im Handbuch angegeben. Eine falsche Impedanz kann den Decoder beschädigen.
- Klangqualität: Hochwertige Lautsprecher bieten einen volleren und klareren Klang. Achte auf Modelle, die speziell für Modellbahn-Sound entwickelt wurden.
- Einbauort: Der Einbauort beeinflusst die Akustik maßgeblich. Versuche, den Lautsprecher so zu positionieren, dass der Schall möglichst gut abstrahlen kann und nicht durch Polster oder andere Bauteile gedämpft wird.
Das sind die neuesten Lokdecoder einbauen Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Decoder in eine Modellbahn-Lok einbauen: Was ist zu beachten?
Muss ich meine gesamte Anlage auf Digitalbetrieb umstellen, um einen Decoder einzubauen?
Nein, der Einbau eines Decoders in eine Lok ermöglicht es dir, diese Lok auf einer bereits digitalisierten Anlage individuell zu steuern. Du kannst auch analoge Loks mit einem Decoder ausrüsten, aber sie funktionieren dann nur im digitalen Fahrbetrieb. Um mehrere digital gesteuerte Loks gleichzeitig zu betreiben, benötigst du eine digitale Fahrzentrale und entsprechende Gleisspannung.
Was passiert, wenn ich den falschen Decoder einbaue?
Ein falsch angeschlossener oder nicht kompatibler Decoder kann zu verschiedenen Problemen führen. Im schlimmsten Fall kann es zu einem Kurzschluss kommen, der den Decoder, die Lok oder sogar die Digitalezentrale beschädigt. Es ist daher essenziell, dass der Decoder zur Lok, zum Antriebssystem (2-Leiter/3-Leiter) und zum digitalen System passt.
Kann ich einen Decoder selbst einlöten, wenn meine Lok keine Schnittstelle hat?
Ja, das ist möglich, erfordert aber mehr Geschick und ein grundlegendes Verständnis der Elektrik. Du musst die Anschlussdrähte der Lok (Motor, Licht) korrekt mit den Lötpads des Decoders verbinden. Eine detaillierte Anleitung des Decoders und der Lok sind hierbei unerlässlich. Bei Unsicherheit ist es ratsam, einen erfahrenen Modellbahner um Hilfe zu bitten oder einen Fachmann aufzusuchen.
Wie wichtig ist die Programmierung der CVs für das Fahrverhalten?
Die Programmierung der CVs ist extrem wichtig, um das Fahrverhalten deiner Lok individuell anzupassen. Mit den CVs kannst du die Anfahrspannung, die Beschleunigungs- und Bremsverzögerung sowie die Höchstgeschwindigkeit optimieren. So kannst du erreichen, dass deine Lok realistisch beschleunigt und bremst und sich harmonisch in deine Zugverbände einfügt. Ohne Anpassung fährt die Lok oft sehr ruckartig.
Was ist der Unterschied zwischen einem DCC- und einem mfx-Decoder?
DCC (Digital Command Control) ist ein offenes, weit verbreitetes digitales Protokoll. mfx ist ein proprietäres Protokoll von Märklin, das erweiterte Funktionen wie automatische Lokerkennung auf der Anlage bietet. Beide Protokolle können auf den meisten modernen Digitalzentralen genutzt werden, wobei DCC universeller ist. Achte darauf, dass dein Decoder mit dem Protokoll deiner Digitalzentrale kompatibel ist.
Mein Sounddecoder macht keine Geräusche, woran liegt das?
Es gibt mehrere Gründe für fehlenden Sound. Überprüfe, ob der Lautsprecher korrekt angeschlossen ist und die richtige Impedanz hat. Stelle sicher, dass der Sound in den CVs des Decoders aktiviert und die Lautstärke aufgedreht ist. Manchmal muss auch ein bestimmter Soundtyp über die CVs ausgewählt werden. Auch die korrekte Lokadresse kann eine Rolle spielen, da manche Soundfunktionen an die Adresse gekoppelt sind.
Kann ich einen Decoder in jeder Modellbahn-Lok einbauen, unabhängig vom Hersteller?
Grundsätzlich ja, solange die Lokomotive genügend Platz für den Decoder bietet und über entsprechende Anschlussmöglichkeiten verfügt oder freiverdrahtet werden kann. Die Herausforderungen können jedoch je nach Lok-Typ und Hersteller variieren. Ältere Modelle oder Loks mit speziellem Innenleben können den Einbau erschweren. Es ist immer ratsam, sich vor dem Kauf eines Decoders über die Einbaumöglichkeiten in der spezifischen Lok zu informieren.
