Wenn du deine digitale Modelleisenbahnanlage automatisieren und die Betriebssicherheit erhöhen möchtest, sind Rückmelder unerlässlich. Sie liefern deiner Digitalzentrale Informationen über die Belegung von Gleisabschnitten, Weichenstellungen oder auch über das Vorhandensein von Zügen an bestimmten Punkten.
Das sind die beliebtesten Rückmelder Produkte
Grundlagen der Rückmeldetechnik bei digitalen Modelleisenbahnen
Rückmelder sind das Rückgrat jeder modernen, automatisierten Modellbahnanlage. Sie ermöglichen es deiner Digitalzentrale, den exakten Zustand deiner Anlage in Echtzeit zu erfassen und darauf basierend Aktionen auszuführen. Ohne Rückmelder bliebe deine Anlage auf manuellen Eingriffen beschränkt, während Rückmelder den Weg für automatische Fahrstraßen, Bremsfunktionen und die Überwachung des gesamten Betriebs ebnen.
Wie funktionieren Rückmelder?
Im Kern funktionieren die meisten Rückmelder auf Basis eines einfachen Prinzips: Sie ändern ihren elektrischen Widerstand, wenn ein Fahrzeug darüber fährt oder sich in ihrem Erfassungsbereich befindet. Diese Widerstandsänderung wird von der Digitalzentrale oder einem speziellen Rückmeldemodul erkannt und als Belegungsmeldung interpretiert. Je nach Technologie gibt es verschiedene Arten, wie diese Widerstandsänderung erzeugt wird:
- Kurzschlussmelder: Dies ist die am weitesten verbreitete und einfachste Form. Wenn ein Metallrad eines Fahrzeugs zwei Kontaktpunkte des Rückmelders überbrückt, entsteht ein Kurzschluss. Dieser Kurzschluss wird von der Digitalzentrale registriert und signalisiert die Belegung. Der Nachteil ist, dass bei einem echten Kurzschluss im Gleis die gesamte Anlage abschalten kann, was bei vielen Systemen mit Rückmeldern zu Fehlermeldungen führen kann.
- Stromfühler (Stromfühler-Rückmelder): Diese Rückmelder detektieren die Stromaufnahme des Fahrzeugs. Wenn ein Fahrzeug Strom zieht, wird dies vom Rückmelder registriert. Dies ist sicherer, da es keine Unterbrechung der Stromversorgung gibt. Verschiedene Stromfühler-Technologien nutzen unterschiedliche Sensoren, wie z.B. Halleffekt-Sensoren oder Widerstandsänderungen durch den Stromfluss.
- Reedkontakte: Diese magnetisch betätigten Schalter reagieren auf einen vorbeifahrenden Magneten, der typischerweise an der Unterseite von Modelllokomotiven angebracht ist. Ein Reedkontakt schließt oder öffnet, wenn er von einem ausreichenden Magnetfeld beeinflusst wird. Dies ist eine kontaktlose und zuverlässige Methode, die wenig Strom verbraucht.
- Optische Rückmelder: Diese verwenden Lichtschranken, bestehend aus einer Sende- und einer Empfangseinheit. Wenn ein Fahrzeug den Lichtstrahl unterbricht, wird dies als Belegung gemeldet. Diese Methode ist sehr präzise und unempfindlich gegenüber Verschmutzung, erfordert aber eine sorgfältige Installation.
- Kontaktgleisabschnitte: Ähnlich den Kurzschlussmeldern, aber hier wird die Stromaufnahme über separate Schaltkontakte oder eine Diode geregelt. Dies verhindert einen direkten Kurzschluss der Digitalzentrale. Der Decoder im Fahrzeug meldet dann die Belegung.
Die Rolle der Digitalzentrale und von Rückmeldemodulen
Die Digitalzentrale ist das Gehirn deiner Modellbahnanlage. Sie empfängt die Signale von den Rückmeldern und interpretiert sie. Moderne Digitalzentralen, wie z.B. die Systeme von Märklin (mfx, DCC), ESU (LokSound), Tams, Uhlenbrock oder Roco, sind in der Lage, diese Rückmeldungen direkt zu verarbeiten. Für komplexere Anlagen oder wenn deine Digitalzentrale nicht über ausreichend Eingänge für Rückmelder verfügt, kommen separate Rückmeldemodule zum Einsatz. Diese Module nehmen die Signale von mehreren Rückmeldern auf und leiten sie in einem für die Digitalzentrale verständlichen Format weiter. Sie können auch zusätzliche Funktionen wie die Steuerung von Weichen oder Signalen basierend auf Rückmeldungen übernehmen.
Einsatzmöglichkeiten von Rückmeldern auf deiner Anlage
Die Einsatzmöglichkeiten von Rückmeldern sind vielfältig und erweitern die Funktionalität deiner digitalen Modelleisenbahn enorm. Sie ermöglichen dir, deine Anlage intelligenter und betriebssicherer zu gestalten.
Automatische Zugsteuerung und Fahrstraßenlogik
Die wohl wichtigste Funktion von Rückmeldern ist die Realisierung automatischer Zugsteuerungen. Rückmelder ermöglichen es, komplexe Fahrstraßenlogiken zu programmieren. Wenn ein Zug einen bestimmten Rückmelder erreicht, kann die Digitalzentrale automatisch die nächste Weiche stellen, ein Signal auf Grün schalten und den nächsten Abschnitt für die Weiterfahrt freigeben. Dies simuliert den realen Bahnbetrieb und ermöglicht es dir, Züge autonom auf deiner Anlage verkehren zu lassen, während du dich anderen Dingen widmen kannst.
Blockstreckenüberwachung und Kollisionsschutz
Die Einrichtung von Blockstrecken ist entscheidend für die Sicherheit. Jeder Block ist ein Gleisabschnitt, der nur von einem Zug gleichzeitig befahren werden darf. Rückmelder definieren die Grenzen dieser Blöcke. Wenn ein Zug in einen Block einfährt (detektiert durch einen Rückmelder), wird dieser Block als belegt markiert. Ein zweiter Zug darf diesen Block erst befahren, wenn der erste Zug ihn wieder verlassen hat (ein weiterer Rückmelder signalisiert dies). Dies verhindert effektiv Zugkollisionen.
Brems- und Stoppfunktionen am Anlagenrand oder an Stationen
Mit Rückmeldern kannst du präzise Brems- und Stoppzonen einrichten. Ein Rückmelder kurz vor dem Anlagenrand oder vor einem Bahnhofssignal kann der Digitalzentrale signalisieren, dass sich ein Zug nähert. Daraufhin kann die Digitalzentrale die Geschwindigkeit des Zuges reduzieren und ihn sanft zum Stehen bringen. Dies ist besonders nützlich für automatische Rangierfahrten oder das Halten von Zügen an Bahnsteigen.
Erkennung von Zuglängen und Fahrzeugidentifikation
Fortgeschrittene Rückmeldesysteme können auch die Zeit messen, die ein Zug benötigt, um über einen Rückmelder zu fahren. Aus dieser Messung lässt sich die Länge des Zuges ableiten. Dies ist wichtig für die automatische Einstellung von Bremswegen oder die Auswahl passender Weichenstraßen für lange oder kurze Züge. Einige Systeme in Verbindung mit speziellen Transpondern können sogar einzelne Fahrzeuge identifizieren und ihnen individuelle Befehle zuweisen.
Überwachung von Weichen und Signalen
Neben der Zugbelegung können Rückmelder auch den Zustand von Weichen oder Signalen überprüfen. Zum Beispiel kann ein Rückmelder am Ende einer Weiche bestätigen, ob die Weiche korrekt gestellt wurde und der Zug tatsächlich in die gewünschte Richtung fährt. Dies dient der Fehlererkennung und der Erhöhung der Zuverlässigkeit.
Technologische Auswahl und Implementierung
Die Wahl der richtigen Rückmeldetechnologie hängt von verschiedenen Faktoren ab, darunter die Größe und Komplexität deiner Anlage, das Budget und die gewünschten Funktionen.
Kurzschlussmelder versus Stromfühler-Rückmelder
Kurzschlussmelder sind oft die kostengünstigste Option und einfach zu implementieren. Sie sind ideal für kleinere Anlagen oder wenn du die Kollisionssicherheit maximieren möchtest. Der Hauptnachteil ist, dass bei einem „echten“ Kurzschluss (z.B. durch ein entgleistes Fahrzeug) deine gesamte Digitalzentrale abschalten kann, was zu Unterbrechungen führen kann. Moderne Digitalzentralen verfügen jedoch über Kurzschlusserkennung, die oft nur den betroffenen Stromkreis abschaltet.
Stromfühler-Rückmelder sind eine sicherere und oft flexiblere Alternative. Da sie nur den Stromfluss detektieren und keine Unterbrechung verursachen, wird die Stromversorgung deiner Anlage nicht beeinträchtigt. Dies ist besonders vorteilhaft bei komplexen Anlagen oder wenn du die Zuverlässigkeit maximieren möchtest. Sie sind oft etwas teurer in der Anschaffung.

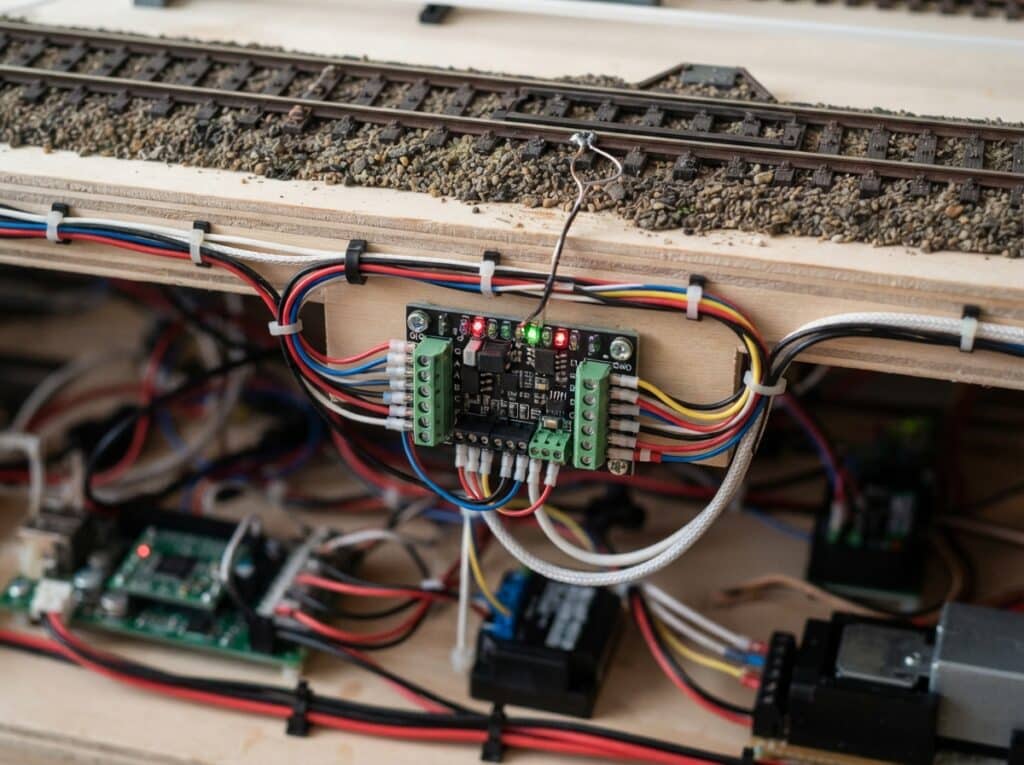

Verdrahtung und Anschluss an die Digitalzentrale/Rückmeldemodule
Die Verdrahtung von Rückmeldern erfordert Sorgfalt. Bei Kurzschlussmeldern wird in der Regel ein Gleisabschnitt so getrennt, dass der Strom nur noch über den Rückmelder fließen kann. Dieser Rückmelder wird dann mit einem Eingang des Rückmeldemoduls oder der Digitalzentrale verbunden. Stromfühler-Rückmelder werden meist in Reihe in den Stromkreis des entsprechenden Gleisabschnitts geschaltet.
Die Digitalzentrale verfügt über spezifische Eingänge für Rückmelder. Wenn diese nicht ausreichen, sind Rückmeldemodule (z.B. von Uhlenbrock, ESU, Tams) die Lösung. Diese Module werden über eine eigene Datenleitung (z.B. LISSY, S88, XpressNet) mit der Digitalzentrale verbunden. Die Anzahl der Eingänge pro Modul variiert, sodass du deine Anlage modular erweitern kannst.
Softwareseitige Konfiguration und Programmierung
Nach der physischen Installation müssen die Rückmelder in der Software deiner Digitalzentrale oder in der Konfigurationssoftware der Rückmeldemodule „eingelernt“ werden. Dies beinhaltet die Zuordnung jedes Rückmelders zu einem bestimmten Gleisabschnitt, einer Weiche oder einem Signal. In der Regel erfordert dies das Fahren eines Testzuges über den jeweiligen Rückmelder. Anschließend kannst du die Automatisierungslogik programmieren: Welcher Zug soll fahren, wenn Rückmelder X belegt ist? Welche Weichen sollen gestellt werden, wenn Rückmelder Y ein Signal gibt?
Übersicht der Rückmelder-Typen und ihrer Vorteile
| Rückmelder-Typ | Funktionsweise | Vorteile | Nachteile | Typische Einsatzbereiche |
|---|---|---|---|---|
| Kurzschlussmelder | Überbrückung durch Fahrzeugräder | Kostengünstig, einfach | Risiko von Anlagenabschaltung bei echtem Kurzschluss | Kleine Anlagen, einfache Blockbildung |
| Stromfühler-Rückmelder | Detektion der Stromaufnahme | Sicher, keine Anlagenabschaltung, flexibel | Etwas teurer in der Anschaffung | Komplexe Anlagen, hohe Zuverlässigkeit |
| Reedkontakt | Magnetisch betätigt | Kontaktlos, geringer Stromverbrauch, zuverlässig | Benötigt Magnet an Fahrzeugen, begrenzte Reichweite | Punktuelle Erkennung, z.B. Bahnhofsausfahrt |
| Optischer Rückmelder | Unterbrechung von Lichtstrahl | Präzise, unempfindlich gegen Verschmutzung | Aufwendige Installation, empfindlich gegen Umgebungslicht | Genaueste Positionserkennung |
Das sind die neuesten Rückmelder Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Rückmelder bei der digitalen Modelleisenbahn: Funktion und Einsatz
Was ist der Hauptvorteil der Verwendung von Rückmeldern auf meiner digitalen Modelleisenbahnanlage?
Der Hauptvorteil von Rückmeldern ist die Ermöglichung einer automatischen Zugsteuerung und die Erhöhung der Betriebssicherheit. Sie erlauben deiner Digitalzentrale, den Zustand deiner Anlage in Echtzeit zu erfassen und darauf basierend Aktionen wie Fahrstraßenbildung, Bremsfunktionen und Kollisionsschutz automatisch auszuführen. Dies simuliert einen realistischen Bahnbetrieb und entlastet dich von manuellen Eingriffen.
Muss ich meine gesamte Anlage mit Rückmeldern ausstatten?
Nein, das ist nicht zwingend notwendig. Du kannst Rückmelder strategisch dort einsetzen, wo du Automatisierungsfunktionen oder Sicherheitsaspekte benötigst. Typische Einsatzorte sind Blockgrenzen, Einfahrten zu Bahnhöfen, Anlagenränder oder Weichenstraßen. Beginne mit den wichtigsten Bereichen und erweitere das System nach Bedarf.
Welchen Rückmelder-Typ soll ich für meine Anlage wählen?
Die Wahl hängt von deinen Prioritäten ab. Wenn du eine einfache und kostengünstige Lösung suchst und die Möglichkeit einer Anlagenabschaltung bei einem echten Kurzschluss akzeptierst, sind Kurzschlussmelder eine gute Wahl. Für höhere Zuverlässigkeit und Sicherheit, insbesondere auf größeren Anlagen, sind Stromfühler-Rückmelder die bessere Option, da sie keine Anlagenabschaltung verursachen. Reedkontakte und optische Rückmelder eignen sich für spezielle Anwendungen, bei denen präzise oder kontaktlose Erkennung wichtig ist.
Wie schließe ich Rückmelder an meine Digitalzentrale an?
Das hängt von deiner Digitalzentrale und den gewählten Rückmeldern ab. Viele Digitalzentralen haben direkte Eingänge für Rückmelder. Wenn diese nicht ausreichen oder dein System dies nicht unterstützt, benötigst du ein separates Rückmeldemodul. Dieses Modul wird über eine Datenleitung mit deiner Digitalzentrale verbunden und verfügt über mehrere Eingänge für die Rückmelder. Die genauen Anschlussdetails findest du in den Handbüchern deiner Digitalzentrale und der Rückmeldemodule.
Kann ich Rückmelder auch für ältere analoge Anlagen verwenden?
Rückmelder sind primär für den Einsatz in digitalen Modellbahnsystemen konzipiert, da sie mit der Digitalzentrale kommunizieren müssen. Für analoge Anlagen sind sie in der Regel nicht direkt nutzbar, es sei denn, du kombinierst sie mit zusätzlichen Schaltungen oder Systemen, die dann die Steuerung übernehmen. Der Vorteil der digitalen Technik liegt in der direkten Integration von Rückmeldern in die Steuerungslogik.
Was passiert, wenn ein Rückmelder nicht korrekt funktioniert?
Wenn ein Rückmelder nicht korrekt funktioniert, kann dies zu verschiedenen Problemen führen. Beispielsweise könnte ein Block fälschlicherweise als frei gemeldet werden, was zu einer Kollision führen kann. Oder ein Zug könnte unerwartet stoppen, weil ein Rückmelder fälschlicherweise eine Belegung meldet. Eine regelmäßige Überprüfung und Kalibrierung deiner Rückmeldungen ist daher wichtig. Die Diagnose von Fehlern erfordert oft das systematische Testen der einzelnen Rückmelder und ihrer Verbindungen.
