Du möchtest deine Modellbahn-Weichen digital schalten und fragst dich, welche technischen Möglichkeiten dir dafür zur Verfügung stehen? Moderne Digitalsteuerungen bieten dir hierbei eine enorme Flexibilität, um deine Gleisanlagen präzise und komfortabel zu befahren und somit das Betriebserlebnis deiner Modellbahn auf ein neues Niveau zu heben.
Das sind die beliebtesten Weichensteuerung digital Produkte
Die Vorteile des digitalen Weichenschaltens
Das digitale Schalten von Weichen an deiner Modellbahn bietet dir entscheidende Vorteile gegenüber traditionellen analogen Schaltsystemen. Allen voran steht die Entkopplung der Weichensteuerung von der Fahrspannung, was eine freiere Gestaltung deiner Anlagenplanung ermöglicht. Du bist nicht mehr an die Einschränkungen gebunden, die durch die Stromversorgung der Weichen über den Gleisstrom entstehen. Weiterhin erlaubt dir die digitale Steuerung die Integration in komplexere Automatisierungsprozesse, was besonders für ambitionierte Modellbahner attraktiv ist. Die Präzision und Zuverlässigkeit des Schaltvorgangs werden deutlich erhöht, und du kannst Weichenpositionen nicht nur manuell, sondern auch über Steuerungssoftware oder mobile Endgeräte abfragen und ändern.
Grundlagen des digitalen Weichenschaltens
Im Kern des digitalen Weichenschaltens steht ein Weichendecoder. Dieser ist ein kleines elektronisches Bauteil, das an deinen Digitalzentrale angeschlossen wird und die Ansteuerung der Weichen übernimmt. Jeder Decoder verfügt über eine eigene digitale Adresse, über die er von der Zentrale angesprochen werden kann. An diesen Decoder werden dann die einzelnen Weichen angeschlossen. Du kannst entweder Weichendecoder verwenden, die für eine einzelne Weiche ausgelegt sind, oder solche, die mehrere Weichen gleichzeitig ansteuern können. Die Weichen selbst sind in der Regel elektromechanische Stellpulte, die über Stromimpulse ihre Position wechseln. Diese Impulse werden vom Decoder erzeugt und an die Spulen der Weiche gesendet.
Verschiedene Arten von digitalen Weichenantrieben
Für das digitale Schalten deiner Modellbahn-Weichen existieren unterschiedliche Arten von Antrieben, die sich in ihrer Funktionsweise und ihren Eigenschaften unterscheiden. Die Auswahl des richtigen Antriebs ist entscheidend für die Zuverlässigkeit und das Erscheinungsbild deiner Anlage.
- Spulenantriebe (Elektromagnetische Antriebe): Dies ist die am weitesten verbreitete und preisgünstigste Variante. Ein Spulenantrieb besteht aus zwei Spulen, die beim Anlegen von Stromimpuls eine kleine Metallzunge in die entsprechende Endlage schieben und so die Weiche stellen. Sie sind schnell und benötigen wenig Bauraum.
- Motorantriebe (Servos und DC-Motoren): Diese Antriebe nutzen kleine Elektromotoren, um die Weiche zu stellen. Sie sind in der Regel leiser als Spulenantriebe und bieten oft eine feinere Steuerung. Servos können exakt angesteuert werden und eignen sich gut für detaillierte Stellbewegungen. DC-Motoren werden oft in Kombination mit einer Endabschaltung eingesetzt.
- Schaltbandantriebe: Bei dieser Methode wird ein kleines Band oder ein Hebel verwendet, der durch einen Motor oder eine Spule bewegt wird, um die Weiche zu stellen. Diese Antriebsart wird seltener eingesetzt, kann aber Vorteile bei bestimmten Weichenbauarten bieten.

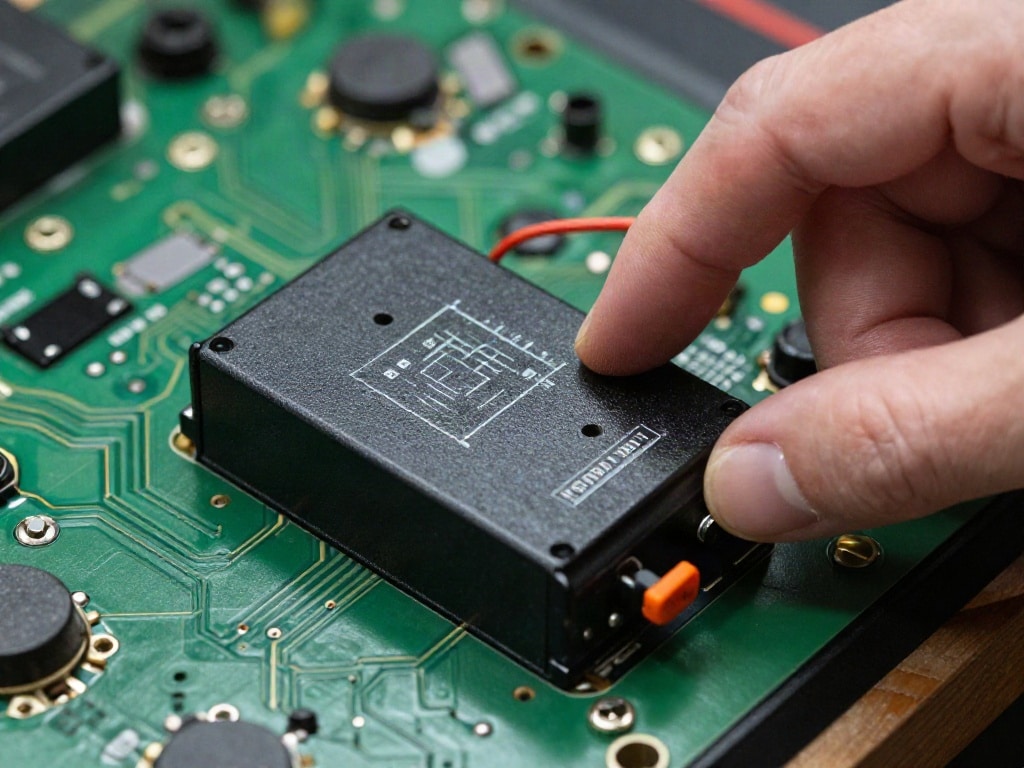

Weichendecoder: Das Herzstück der digitalen Steuerung
Der Weichendecoder ist für die Kommunikation zwischen deiner Digitalzentrale und den Weichenantrieben zuständig. Es gibt eine Vielzahl von Decodern auf dem Markt, die sich in ihren Funktionen und Anschlussmöglichkeiten unterscheiden.
Arten von Weichendecodern
- Decoder für externe Antriebe: Diese Decoder sind dazu gedacht, separate Weichenantriebe wie Spulenantriebe oder Servos anzusteuern. Sie verfügen über Ausgänge, an die du deine bereits vorhandenen Antriebe anschließen kannst.
- Decoder für integrierte Antriebe: Viele moderne Weichen werden bereits mit einem integrierten digitalen Decoder oder einer Schnittstelle für einen solchen ausgeliefert. Dies vereinfacht die Installation erheblich, da keine externen Decoder mehr benötigt werden.
- Decoder mit Rückmeldung (Feedback-Module): Diese fortgeschrittenen Decoder senden Informationen über die aktuelle Stellung der Weiche zurück an deine Digitalzentrale. Dies ermöglicht es dir, den Zustand deiner Weichen jederzeit auf einem Display oder einer Steuerungssoftware zu sehen und wird für die Automatisierung unerlässlich.
- Multiprotokoll-Decoder: Diese Decoder sind in der Lage, verschiedene digitale Kommunikationsprotokolle (wie DCC, MM2, mfx, etc.) zu verstehen und mit den entsprechenden Zentrale zu kommunizieren. Dies bietet dir maximale Flexibilität bei der Wahl deiner Digitaltechnik.
Anschlussmöglichkeiten und Verkabelung
Die korrekte Verkabelung ist entscheidend für die einwandfreie Funktion deiner digitalen Weichensteuerung. Die genauen Anschlussdetails variieren je nach Hersteller und Modell des Weichendecoders und des Weichenantriebs.
Grundprinzipien der Verkabelung

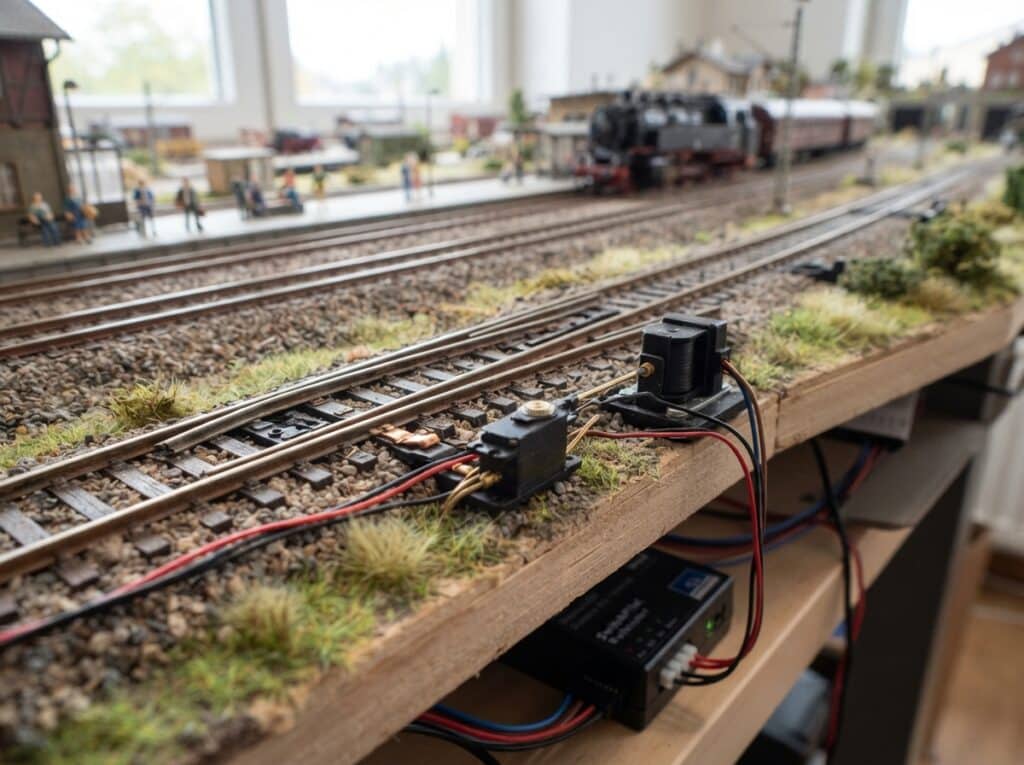

- Anschluss an die Digitalzentrale: Der Weichendecoder wird über die beiden Gleisanschlusskabel mit dem Gleisstromkreislauf verbunden. So erhält er die digitalen Steuersignale von deiner Zentrale.
- Anschluss der Weichenantriebe: Die Weichenantriebe werden an die dafür vorgesehenen Ausgänge des Decoders angeschlossen. Bei Spulenantrieben werden typischerweise zwei Kabel pro Spule benötigt. Bei Motorantrieben sind es oft mehr Anschlüsse für Stromversorgung und Steuerung.
- Stromversorgung: Achte darauf, dass dein Netzteil und deine Digitalzentrale ausreichend Leistung für die Anzahl der Weichen und Züge auf deiner Anlage liefern können. Insbesondere Spulenantriebe können beim Schalten kurzzeitig viel Strom ziehen.
- Rückmeldung (optional): Wenn dein Decoder über eine Rückmeldefunktion verfügt, werden zusätzliche Kabel von der Weiche oder dem Antrieb zum Rückmeldemodul und von dort zur Zentrale oder einem separaten Rückmeldemodul verlegt.
Hersteller und Systeme im Überblick
Auf dem Markt gibt es eine breite Palette von Herstellern, die sich auf die Digitalisierung von Modellbahnweichen spezialisiert haben. Jedes System hat seine eigenen Stärken und Besonderheiten.
| Hersteller/System | Besonderheiten | Typische Antriebe | Rückmeldemöglichkeiten |
|---|---|---|---|
| ESU | Hohe Qualität, mfx-kompatibel, viele Decoder-Varianten (z.B. SwitchPilot) | Spulenantriebe, Servos | Ja, über separate Rückmeldemodule oder integriert |
| Tams Elektronik | Breites Produktspektrum, günstige Preise, eigene Decoder (z.B. FD-R Basic) | Spulenantriebe, DC-Motoren | Ja, über Rückmeldemodule |
| Märklin/Trix (mfx/MM2) | Integrierte Decoder in vielen Weichen, mfx-Technologie für automatische Anmeldung | Oft integrierte Spulenantriebe | Teilweise integriert, oft über externe Module |
| Uhlenbrock | Professionelle Lösungen, viele Optionen, DCC- und mfx-kompatibel (z.B. Intellibox) | Spulenantriebe, Servos | Ja, über Rückmeldemodule (z.B. B-2, DAISY II) |
| Viessmann | Breites Sortiment an Decoder und Antrieben, oft auch für Spur N und Z | Spulenantriebe, Servos | Ja, über Rückmeldebus |
Modellbahn-Software zur Steuerung von Weichen
Neben der Steuerung über die physische Digitalzentrale eröffnen Modellbahn-Steuersoftwares neue Dimensionen der digitalen Weichenkontrolle. Diese Programme laufen auf deinem Computer oder Tablet und bieten eine grafische Oberfläche zur Bedienung deiner gesamten Modellbahnanlage.
Du kannst deine Weichen direkt auf einem digitalen Stellpult auf dem Bildschirm anklicken und ihre Position ändern. Viele Softwaresysteme ermöglichen auch die Erstellung von Fahrstraßen. Eine Fahrstraße ist eine vordefinierte Abfolge von Weichenstellungen, die es dir erlaubt, mit einem einzigen Klick den Zugweg für mehrere Weichen gleichzeitig einzustellen. Dies ist besonders hilfreich, um komplexe Bahnhofseinfahrten oder Überholmanöver zu realisieren. Einige fortgeschrittene Softwaresysteme können sogar automatisch auf Basis von Fahrplänen oder Zugerkennung die Weichen stellen, was ein hohes Maß an Automatisierung ermöglicht.
Häufige Herausforderungen und Lösungen beim digitalen Weichenschalten
Trotz der vielen Vorteile können beim digitalen Schalten von Weichen auch einige Herausforderungen auftreten. Hier sind einige typische Probleme und wie du sie lösen kannst:
- Schwache Schaltimpulse: Wenn deine Weichen nicht zuverlässig schalten, kann das an zu schwachen Stromimpulsen liegen. Überprüfe die Spannung deiner Digitalzentrale und die Kabelverbindungen. Eventuell benötigst du einen Decoder mit einstellbarer Impulsdauer oder eine stärkere Stromversorgung.
- Falsche Weichenstellung: Wenn die Weiche immer in die falsche Richtung schaltet, musst du die Polarität der Anschlusskabel am Decoder vertauschen. Dies ist bei den meisten Decodern einfach umzusetzen.
- Mehrere Weichen pro Decoder: Achte darauf, die maximal zulässige Strombelastung des Decoders nicht zu überschreiten. Wenn du viele Weichen gleichzeitig schalten möchtest, solltest du möglicherweise mehrere Decoder einsetzen oder Decoder mit höherer Strombelastbarkeit wählen.
- Probleme mit der Rückmeldung: Wenn die Rückmeldung der Weichenpositionen nicht korrekt funktioniert, überprüfe die Verkabelung der Rückmeldeleitungen und die Adressierung der Rückmeldemodule. Manchmal sind auch spezielle Einstellungen in der Digitalzentrale oder der Software nötig.
- Interferenzen: In seltenen Fällen können digitale Steuersignale durch andere elektrische Geräte auf der Anlage gestört werden. Achte auf eine saubere Verkabelung und minimiere Störquellen.
Die Zukunft des digitalen Weichenschaltens
Die Digitalisierung im Modellbahnbereich schreitet stetig voran. Zukünftige Entwicklungen werden voraussichtlich noch intelligentere und flexiblere Weichensteuerungen hervorbringen. Möglicherweise sehen wir mehr drahtlose Lösungen, eine noch engere Integration mit Augmented Reality oder fortschrittlichere KI-gestützte Automatisierungssysteme, die das Betriebserlebnis auf deiner Modellbahn weiter verfeinern.
Das sind die neuesten Weichensteuerung digital Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Modellbahn-Weichen digital schalten: Welche Möglichkeiten gibt es?
Kann ich meine alten analogen Weichen digital schalten?
Ja, das ist in den meisten Fällen möglich. Du benötigst hierfür einen entsprechenden Weichendecoder, an den du deine bestehenden Spulenantriebe oder andere geeignete Antriebe anschließen kannst. Die Hauptanforderung ist, dass der Antrieb über Stromimpulse gesteuert werden kann.
Welchen Decoder brauche ich für meine Anlage?
Die Wahl des richtigen Decoders hängt von deiner Digitalzentrale (welches Protokoll unterstützt sie?), der Anzahl der Weichen, die du schalten möchtest, und davon ab, ob du eine Rückmeldung der Weichenstellung benötigst. Informiere dich über die Kompatibilität mit deiner Zentrale und die technischen Spezifikationen des Decoders.
Wie viele Weichen kann ein Decoder maximal steuern?
Die Anzahl der Weichen, die ein Decoder steuern kann, variiert stark je nach Modell. Einfache Decoder steuern oft nur eine oder zwei Weichen, während fortgeschrittene Decoder bis zu acht oder mehr Weichen oder sogar ganze Stellpulte übernehmen können. Achte auf die Angaben des Herstellers.
Was ist der Unterschied zwischen einem Spulenantrieb und einem Servoantrieb?
Ein Spulenantrieb (elektromagnetisch) nutzt Stromimpulse, um die Weiche schnell und direkt zu stellen. Ein Servoantrieb (motorisiert) nutzt einen kleinen Elektromotor und ist oft leiser und präziser, was ihm eine feinere Steuerung und oft auch eine Rückmeldung über die genaue Position ermöglicht.
Ist digitales Weichenschalten komplizierter als analoges Schalten?
Anfangs mag die Einrichtung komplexer erscheinen, da zusätzliche Decoder und Verkabelungen benötigt werden. Jedoch bietet die digitale Steuerung langfristig mehr Komfort und Möglichkeiten. Die einmalige Einrichtung und Programmierung der Adressen ist überschaubar und führt zu einem deutlich verbesserten Betriebserlebnis.
Benötige ich für jeden Weichendecoder einen eigenen Anschluss an der Digitalzentrale?
Nein, die meisten Weichendecoder werden an das normale Gleisstromnetz angeschlossen. Sie empfangen die Steuersignale von der Digitalzentrale über die Schienen. Die Decoder selbst haben eigene Adressen, über die sie von der Zentrale identifiziert und angesprochen werden.
Was bedeutet „Rückmeldung“ bei Weichendecodern?
Ein Weichendecoder mit Rückmeldung (Feedback-Modul) sendet Informationen über die aktuelle Stellung der Weiche (z.B. geradeaus oder abzweigend) zurück an deine Digitalzentrale oder ein separates Rückmeldemodul. Dies ermöglicht dir, den Zustand deiner Weichen auf einem Bildschirm oder Stellpult darzustellen und ist essenziell für die Zugautomatisierung.
