Möchtest du deine Modelleisenbahn-Anlage mit Strom versorgen und die Fahrzeuge präzise steuern? Ein solides Verständnis der Verkabelung ist entscheidend, um Kurzschlüsse zu vermeiden und ein reibungsloses Fahrerlebnis zu gewährleisten.
Das sind die beliebtesten Modelleisenbahn Verkabelung Produkte
Stromversorgung für deine Modelleisenbahn: Die Grundlagen
Die Stromversorgung ist das Herzstück jeder Modelleisenbahn. Sie stellt sicher, dass deine Loks fahren, die Weichen schalten und die Signale leuchten. Hierbei gibt es grundlegende Konzepte, die du verstehen musst, um deine Anlage sicher und funktional zu gestalten.
Das Netzteil: Die Energiequelle
Das Netzteil, oft auch als Trafo bezeichnet, wandelt die Netzspannung (üblicherweise 230V Wechselstrom) in eine für deine Modelleisenbahn geeignete Gleich- oder Wechselspannung um. Die Wahl des richtigen Netzteils hängt von mehreren Faktoren ab:
- Spannung (Volt, V): Die meisten Modellbahnen arbeiten mit Niederspannung, typischerweise zwischen 12V und 16V. Achte darauf, dass die Ausgangsspannung des Netzteils mit den Anforderungen deiner Fahrzeuge und Decoder übereinstimmt.
- Stromstärke (Ampere, A): Die Stromstärke gibt an, wie viel Energie das Netzteil liefern kann. Eine zu geringe Stromstärke führt dazu, dass deine Loks bei vielen Verbrauchern auf der Anlage ins Stottern geraten oder gar nicht erst anfahren. Berechne den maximalen Strombedarf deiner Anlage (Summe der Stromaufnahmen aller Loks, Weichen, Signale etc.) und wähle ein Netzteil mit ausreichender Reserve.
- Art des Stroms (AC/DC): Für analoge Systeme wird oft Wechselstrom (AC) verwendet, während digitale Systeme in der Regel Gleichstrom (DC) oder pulsierenden Gleichstrom benötigen. Moderne Netzteile bieten oft beide Optionen oder sind für spezifische Systeme ausgelegt.
Fahrstromschienen und Zuleitungen
Die Fahrstromschienen, auch Gleise genannt, leiten den Strom zu den Fahrzeugen. Die Verbindung zwischen Netzteil und Gleisen ist kritisch. Hierbei gibt es verschiedene Methoden:
- Direktanschluss an die Schienen: Bei kleinen Anlagen kannst du das Netzteil direkt an die dafür vorgesehenen Anschlüsse am Gleisstück anschließen.
- Anschlussgleise: Spezielle Anschlussgleise mit integrierten Klemmen vereinfachen die Verkabelung und sorgen für eine saubere Optik.
- Punktuelle Einspeisung: Bei größeren Anlagen ist es ratsam, den Strom nicht nur an einer Stelle einzuspeisen. Mehrere Einspeisepunkte sorgen für eine gleichmäßigere Stromverteilung und verhindern Spannungsabfälle auf langen Strecken. Die Anzahl der benötigten Einspeisepunkte hängt von der Anlagengröße und der Stromaufnahme der Fahrzeuge ab.
Kabelquerschnitt und Qualität
Die Wahl des richtigen Kabelquerschnitts ist entscheidend, um Spannungsverluste zu minimieren. Zu dünne Kabel erhitzen sich und leiten den Strom nicht effizient. Als Faustregel gilt:
- Für die Hauptzuleitungen vom Netzteil zu den Einspeisepunkten: 0,5mm² bis 1,5mm²
- Für die Verbindung zwischen einzelnen Gleisen und Verbrauchern: 0,2mm² bis 0,5mm²
Verwende Kabel von guter Qualität, die flexibel und gut isoliert sind. Achte auf die Farbcodierung: Rot für den Pluspol und Schwarz für den Minuspol sind gängige Standards, die die Übersichtlichkeit verbessern.
Steuerungssysteme: Analog vs. Digital
Die Art und Weise, wie du deine Züge steuerst, hat direkten Einfluss auf die Verkabelung. Grundlegend unterscheidet man zwischen analogen und digitalen Systemen.
Analoge Steuerung
Bei der analogen Steuerung wird die Geschwindigkeit der Lok direkt über die Spannung am Gleis geregelt. Dies geschieht meist über einen Fahrregler, der die Spannung variabel an den jeweiligen Gleisabschnitt weitergibt.
- Einfacher Aufbau: Die Verkabelung ist vergleichsweise einfach. Ein Fahrregler steuert einen oder mehrere Gleisabschnitte.
- Begrenzte Möglichkeiten: Jedes Fahrzeug auf einem Gleisabschnitt reagiert auf denselben Fahrregler. Mehrere Züge gleichzeitig auf demselben Gleisabschnitt zu steuern, ist nicht möglich.
- Verkabelung: Das Netzteil wird mit dem Fahrregler verbunden. Vom Fahrregler gehen dann die beiden Stromzuführungen zu den Fahrstromschienen. Oft werden auch Stromfühler und Schalter zur Unterteilung der Anlage in einzelne Stromkreise eingesetzt, um Kurzschlüsse auf bestimmten Abschnitten zu isolieren.
Digitale Steuerung (Digitalzentrale)
Digitale Systeme ermöglichen eine unabhängige Steuerung jedes Fahrzeugs auf der gesamten Anlage, unabhängig von der Gleisbelegung. Jedes Fahrzeug erhält einen Decoder, der die Befehle von der Digitalzentrale empfängt.
- Komplexe Verkabelung: Die Verkabelung ist komplexer, da die Digitalzentrale über eine Datenleitung mit dem Gleis verbunden ist. Alle Fahrzeuge erhalten über diese Datenleitung ihre individuellen Befehle.
- Flexible Steuerung: Jede Lok kann einzeln gesteuert, beschleunigt, gebremst, die Lichtfunktionen verändert und Soundeffekte abgespielt werden.
- Aufteilung in Stromkreise: Auch bei digitalen Systemen ist eine Unterteilung der Anlage in mehrere Stromkreise (Booster-Bereiche) empfehlenswert. Dies schützt die Digitalzentrale vor Überlastung und ermöglicht es, bei einem Kurzschluss nur einen Teil der Anlage vom Strom zu trennen.
- Rückmeldesysteme: Für komplexere Anlagen sind Rückmeldesysteme unerlässlich. Diese teilen der Digitalzentrale mit, wo sich die Züge befinden, und ermöglichen so automatische Abläufe. Die Verkabelung dieser Rückmelder ist ebenfalls Teil des digitalen Systems.
Weichen und Signale verkabeln: Mehr als nur Strom
Weichen und Signale sind entscheidend für den realen Fahrbetrieb und die Sicherheit deiner Anlage. Ihre Verkabelung erfordert sorgfältige Planung.
Weichenantriebe
Es gibt verschiedene Arten von Weichenantrieben:
- Magnetartikelantriebe: Diese sind weit verbreitet und werden mit einem kurzen Stromimpuls geschaltet. Sie benötigen eine separate Stromversorgung (oft über einen Schalter oder eine spezielle Weichensteuerung). Die Verkabelung erfolgt typischerweise über zwei Anschlüsse pro Antrieb, wobei die Polarität die Schaltrichtung bestimmt.
- Spurplan- und Weichenpulte: Viele Hersteller bieten zentrale Steuereinheiten für Weichen an. Diese vereinfachen die Verkabelung, da sie mehrere Antriebe bündeln und über Knöpfe oder Schieberegler gesteuert werden.
- Digitale Ansteuerung: In digitalen Systemen können Weichen auch über Decoder angesteuert werden, die direkt an die Digitalzentrale angebunden sind.
Signale
Signale sind nicht nur optische Elemente, sondern auch wichtige Sicherheitskomponenten. Ihre Verkabelung hängt von der Art des Signals ab:
- Dreilicht-Spitzensignale: Diese benötigen typischerweise drei Anschlüsse für die roten, gelben und grünen Lichter. Die Stromversorgung erfolgt oft über einen separaten Schaltkreis oder direkt über die Digitalzentrale, wobei die Beleuchtung über Decoder angesteuert wird.
- Form- und Hauptsignale: Komplexere Signale mit mehreren beweglichen Teilen oder Funktionen erfordern eine spezifischere Verkabelung, oft über spezielle Decoder oder Schaltelemente.
- Farbwechselnde Signale: Moderne Signale können die Farbe wechseln. Hierfür sind meist mehrere LEDs mit unterschiedlichen Farben verbaut, die über entsprechende Schaltungen angesteuert werden.
Stromspitzen und Schutz: Kurzschlussvermeidung und Isolierung
Ein Kurzschluss ist der Albtraum jedes Modellbahners. Er kann zu Beschädigungen am Netzteil, der Digitalzentrale oder den Fahrzeugen führen. Daher sind Schutzmaßnahmen unerlässlich.
Stromkreisunterteilung
Eine der wichtigsten Maßnahmen ist die Unterteilung deiner Anlage in mehrere Stromkreise. Bei einem Kurzschluss in einem Kreis wird nur dieser abgeschaltet, während der Rest der Anlage weiterhin funktioniert. Dies ist besonders wichtig bei digitalen Anlagen.
Rückmelder und Stromfühler
Digitale Systeme nutzen oft Rückmelder, die nicht nur die Position von Zügen erkennen, sondern auch Kurzschlüsse auf bestimmten Gleisabschnitten melden können. Diese Rückmelder werden in den Stromkreis des entsprechenden Gleisabschnitts integriert und leiten die Information an die Digitalzentrale weiter, die dann den entsprechenden Stromkreis abschaltet.
Sicherungen und Schutzschalter
Es gibt verschiedene Arten von Schutzvorrichtungen:
- Mini-Sicherungen: Diese werden in den Stromkreis eingebaut und brennen bei Überlastung durch. Sie sind einfach zu ersetzen, aber weniger komfortabel als automatische Schutzschalter.
- Elektronische Schutzschalter (Booster): Viele digitale Systeme verwenden Booster, die nicht nur die Stromstärke erhöhen, sondern auch über integrierte Kurzschlussschutzmechanismen verfügen. Bei einem Kurzschluss schalten sie den betreffenden Bereich automatisch ab.

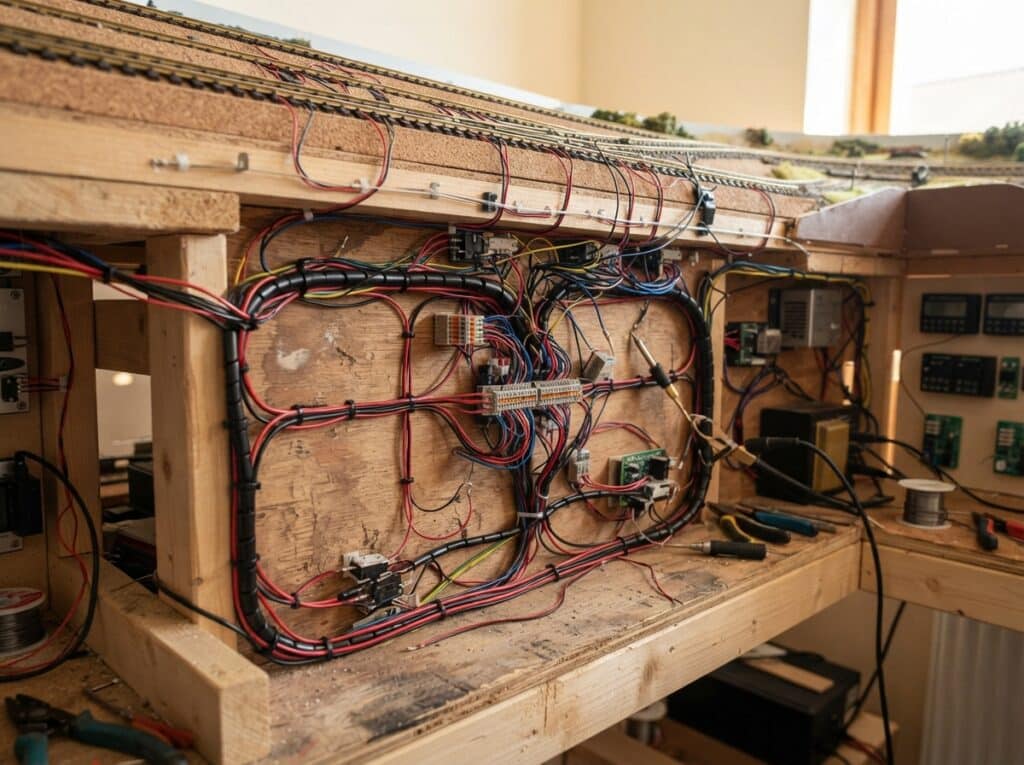

Praktische Tipps für die Verkabelung
Neben den theoretischen Grundlagen sind praktische Aspekte entscheidend für eine erfolgreiche Verkabelung.
Planung ist alles
Bevor du mit dem Lötkolben oder den Schraubzwingen loslegst, erstelle einen detaillierten Verkabelungsplan. Zeichne deine Anlage, markiere alle Stromanschlusspunkte, Weichen, Signale und die gewünschten Stromkreise. Dies hilft, Fehler zu vermeiden und spart Zeit.
Saubere Verbindungen
Lötverbindungen sind in der Regel die stabilsten und leitfähigsten. Wenn du lötest, achte auf saubere Lötstellen ohne Kalte Lötstellen. Schraubverbindungen sollten fest angezogen sein und regelmäßig auf ihren Halt überprüft werden.
Beschriftung
Beschrifte alle Kabel und Anschlüsse sorgfältig. Dies erleichtert die Fehlersuche erheblich, besonders wenn du später Änderungen vornehmen möchtest oder wenn die Anlage komplex wird.
Werkzeug
Verwende das richtige Werkzeug: Abisolierzangen, Seitenschneider, Schraubendreher in verschiedenen Größen, einen guten Lötkolben mit feiner Spitze und gegebenenfalls eine Kabelpresse für Aderendhülsen.
Testen in Etappen
Teste jeden Stromkreis und jede Funktion, sobald du sie verkabelt hast. Beginne mit den grundlegenden Stromversorgungen und arbeite dich schrittweise zu den komplexeren Funktionen vor.
Übersicht der Verkabelungsaspekte
| Kategorie | Wichtige Elemente | Funktion | Besonderheiten |
|---|---|---|---|
| Stromversorgung | Netzteil (Trafo), Kabelquerschnitt, Einspeisepunkte | Bereitstellung der Energie für die Anlage | Spannung, Stromstärke, AC/DC-Kompatibilität beachten. Ausreichender Kabelquerschnitt minimiert Spannungsverluste. Mehrere Einspeisepunkte bei großen Anlagen. |
| Fahrzeugsteuerung | Analog-Fahrregler, Digitalzentrale, Decoder | Regelung der Geschwindigkeit und Funktionen von Lokomotiven | Analog: Einfach, aber limitierte Steuerung. Digital: Individuelle Steuerung, erfordert Decoder und Zentrale. |
| Gleissystem | Fahrstromschienen, Anschlussgleise, Isolierschienen | Leiten den Strom zu den Fahrzeugen und ermöglichen Stromkreisunterteilung | Gleichmäßige Stromverteilung durch mehrere Einspeisepunkte. Isolierschienen zur Abgrenzung von Stromkreisen. |
| Zusatzkomponenten | Weichenantriebe, Signale, Beleuchtung | Steuerung von Weichen, Darstellung von Fahrzuständen, Realismus | Antriebe benötigen Stromimpulse oder separate Schaltungen. Signale erfordern oft mehrere Anschlüsse und spezielle Decoder. |
| Schutzmechanismen | Kurzschlussschutz, Stromkreisunterteilung, Rückmelder | Verhinderung von Schäden bei Kurzschlüssen, Erhöhung der Betriebssicherheit | Booster mit integriertem Schutz, Rückmeldesysteme zur automatischen Abschaltung. |
Das sind die neuesten Modelleisenbahn Verkabelung Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Modelleisenbahn richtig verkabeln: Grundlagen für Strom und Steuerung
Was ist die richtige Spannung für meine Modelleisenbahn?
Die richtige Spannung hängt vom verwendeten System ab. Für die meisten modernen Modelleisenbahnen, insbesondere im Nenngrößen H0 und N, liegt die typische Fahrspannung zwischen 12V und 16V. Überprüfe immer die Angaben des Herstellers deiner Fahrzeuge und deiner Steuereinheit, um sicherzustellen, dass du die korrekte Spannung verwendest. Eine zu hohe Spannung kann die Fahrzeuge beschädigen, eine zu niedrige Spannung führt zu geringer Leistung.
Wie berechne ich den benötigten Strom (Ampere) für meine Anlage?
Um den benötigten Strom zu berechnen, addiere die maximale Stromaufnahme aller deiner Fahrzeuge, Weichenantriebe und Signale, die gleichzeitig in Betrieb sein könnten. Jede Lokomotive hat eine angegebene Stromaufnahme (oft im Datenblatt oder auf der Verpackung). Weichenantriebe und Signale benötigen in der Regel deutlich weniger Strom, aber es ist ratsam, auch diese zu berücksichtigen. Plane einen Puffer von mindestens 20-30% ein, um sicherzustellen, dass dein Netzteil nicht ständig am Limit läuft und genügend Reserve für zusätzliche Verbraucher vorhanden ist.
Was ist der Unterschied zwischen analoger und digitaler Verkabelung?
Bei der analogen Verkabelung wird die Geschwindigkeit der Züge über die variable Spannung am Gleis gesteuert, und alle Züge auf einem Gleisabschnitt reagieren gleich. Die Verkabelung ist einfacher, aber die Steuerungsmöglichkeiten sind begrenzt. Bei der digitalen Verkabelung erhält jedes Fahrzeug einen Decoder, und die Steuerung erfolgt über eine Digitalzentrale, die individuelle Befehle an jeden Zug sendet. Dies ermöglicht eine präzise Steuerung jedes Fahrzeugs unabhängig von anderen und erfordert eine komplexere Verkabelung mit Rückmeldern und eventuell Boostern.
Ist es notwendig, meine Anlage in mehrere Stromkreise zu unterteilen?
Ja, die Unterteilung deiner Anlage in mehrere Stromkreise ist sehr empfehlenswert, insbesondere bei größeren Anlagen oder wenn du ein digitales System verwendest. Dies erhöht die Betriebssicherheit erheblich. Im Falle eines Kurzschlusses wird nur der betroffene Stromkreis abgeschaltet, während der Rest der Anlage weiterhin funktioniert. Dies verhindert eine Überlastung des Netzteils oder der Digitalzentrale und minimiert potenzielle Schäden.
Welche Kabelquerschnitte sollte ich für die Verkabelung meiner Modelleisenbahn verwenden?
Für die Hauptzuleitungen vom Netzteil zu den Einspeisepunkten der Gleise empfiehlt sich ein Kabelquerschnitt von 0,5mm² bis 1,5mm². Für die Verbindungen zwischen einzelnen Gleisen, Weichen und Signalen sind Kabel mit 0,2mm² bis 0,5mm² in der Regel ausreichend. Die genaue Wahl des Querschnitts hängt von der Länge der Kabelwege und der Stromstärke ab. Zu dünne Kabel führen zu Spannungsverlusten und einer geringeren Leistungsfähigkeit deiner Anlage.
Wie schließe ich Weichenantriebe richtig an?
Weichenantriebe benötigen in der Regel einen kurzen Stromimpuls zum Schalten. Magnetartikelantriebe werden meist über spezielle Schalter oder Weichenpulte angesteuert. Bei einem einfachen Anschluss benötigst du oft zwei Anschlüsse pro Antrieb, wobei die Polarität des Stroms die Schaltrichtung bestimmt. In digitalen Systemen werden Weichenantriebe häufig über Decoder angesteuert, die direkt an die Digitalzentrale angeschlossen sind. Achte darauf, die spezifischen Anschlussanleitungen des Herstellers deiner Weichenantriebe zu befolgen.
Was sind Rückmelder und wozu dienen sie in der Verkabelung?
Rückmelder sind elektronische Bauteile, die in die Verkabelung deiner Modelleisenbahn integriert werden, um der Digitalzentrale Informationen über den Zustand der Anlage zu geben. Sie erkennen beispielsweise, ob ein Gleisabschnitt belegt ist oder ob ein Kurzschluss vorliegt. Diese Informationen ermöglichen automatische Abläufe wie das Stoppen von Zügen vor roten Signalen oder das automatische Abschalten eines Stromkreises bei einem Kurzschluss. Die Verkabelung der Rückmelder erfolgt in der Regel in Serie mit dem zu überwachenden Gleisabschnitt.
