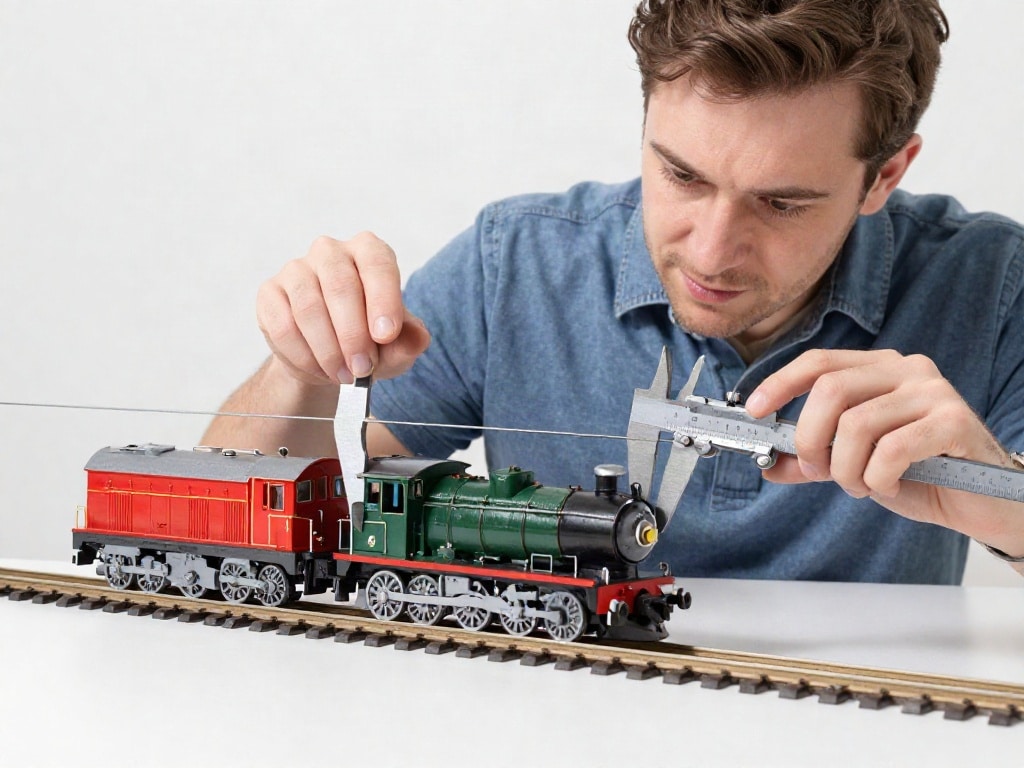

Eine präzise eingestellte Oberleitungshöhe ist entscheidend für den reibungslosen Betrieb deiner Modellbahn. Die richtige Höhe garantiert zuverlässigen Stromkontakt und verhindert Entgleisungen oder Beschädigungen an Fahrzeugen und Oberleitung. So stellst du sicher, dass deine Züge Diorama-tauglich und betriebssicher sind.
Das sind die beliebtesten Oberleitungsmesser Produkte
Keine Produkte gefunden.Grundlagen der Oberleitungshöhe bei der Modellbahn

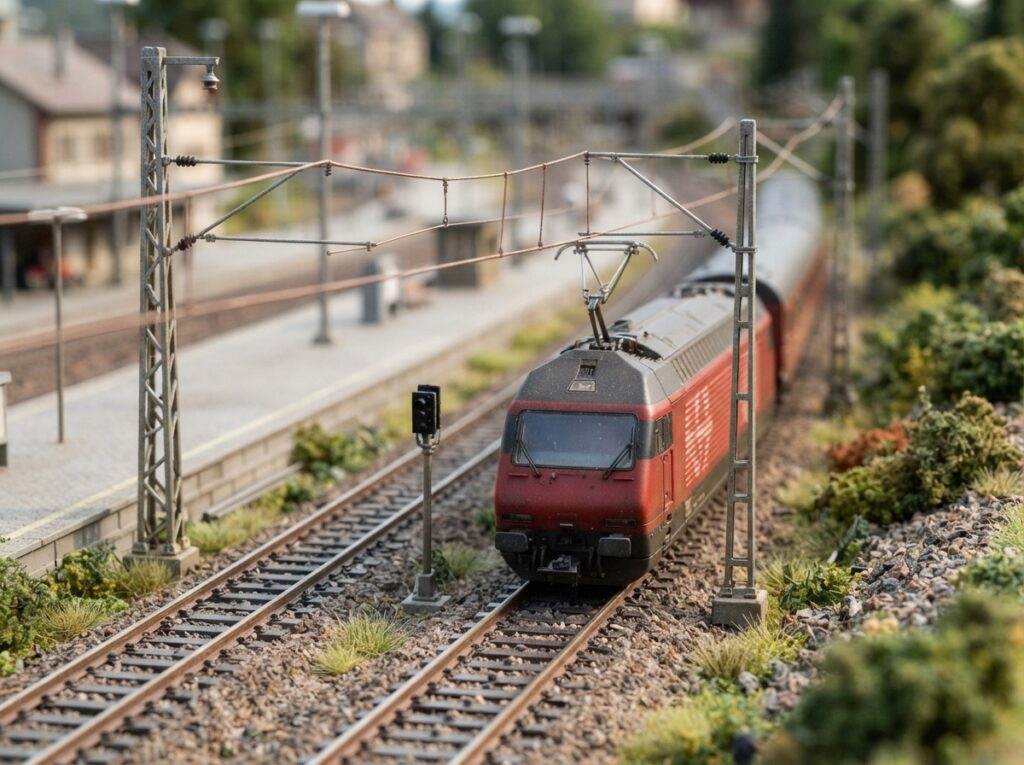

Die korrekte Oberleitungshöhe ist nicht nur eine Frage der Ästhetik, sondern vor allem der Funktionalität. Sie muss exakt auf die Spurweite, das Fahrzeugprofil und die Spannweite der Oberleitungsdrähte abgestimmt sein. Eine zu niedrige Oberleitung kann zu Kurzschlüssen oder mechanischen Beschädigungen führen, während eine zu hohe Oberleitung den Stromabnehmerverlust zur Folge hat und die elektrische Leitfähigkeit beeinträchtigt.
Standardmaße und Skalierungen
Die meisten Modellbahnhersteller orientieren sich an realen Vorbildmaßen, die dann skaliert werden. Dies gilt auch für die Oberleitung. Die gängigsten Spuren wie Spur N (Maßstab 1:160), Spur H0 (Maßstab 1:87) und Spur 1 (Maßstab 1:32) haben jeweils spezifische Vorgaben für die Oberleitungshöhe über Schienenoberkante. Diese Maße sind essenziell für die Kompatibilität von Fahrzeugen und Zubehör verschiedener Hersteller.
Spur N: Hier ist die Oberleitungshöhe besonders kritisch, da die Abstände generell geringer sind. Die Standardhöhe liegt typischerweise zwischen 35 mm und 45 mm über Schienenoberkante.
Spur H0: In diesem weit verbreiteten Maßstab bewegt sich die ideale Oberleitungshöhe üblicherweise zwischen 55 mm und 70 mm über Schienenoberkante. Dies bietet mehr Spielraum für detaillierte Fahrleitungsanlagen.
Spur 1: Bei dieser größeren Spur sind die Abstände entsprechend größer. Die Oberleitungshöhe kann hier zwischen 80 mm und 110 mm über Schienenoberkante liegen.
Einflussfaktoren auf die Oberleitungshöhe
Neben der reinen Skalierung gibt es weitere Faktoren, die die optimale Oberleitungshöhe beeinflussen:
- Fahrzeughöhe: Die Gesamthöhe des Stromabnehmers (Pantograf) im ausgefahrenen Zustand ist der wichtigste Bezugspunkt. Der Stromabnehmer muss den Fahrdraht zuverlässig erreichen können, ohne dass es zu Konflikten mit Brücken, Tunneln oder anderen Anlagenteilen kommt.
- Geländeverlauf: Auf Steigungen oder Gefällen kann sich die relative Höhe der Oberleitung ändern. Die Anlage muss so konzipiert sein, dass der Stromabnehmer auch in diesen Bereichen stets den Fahrdraht korrekt berührt.
- Fahrdrahtspannung: Die mechanische Spannung des Fahrdrahts kann geringfügige Auswirkungen auf seine Position haben. Ein durchhängender Draht erfordert eine leicht angepasste Stromabnehmerhöhe.
- Brücken und Tunnel: Besonders in Bereichen mit eingeschränkter Bauhöhe sind exakte Höhenangaben unerlässlich, um Kollisionen zu vermeiden. Die Unterkante von Brücken muss ausreichend Abstand zur Oberleitung und den Fahrzeugen gewährleisten.
Die richtige Einstellung: Schritt für Schritt
Die Einstellung der Oberleitungshöhe erfordert Sorgfalt und Präzision. Hier sind die wesentlichen Schritte, die du befolgen solltest:
1. Ermittlung der Referenzhöhen
Beginne damit, die exakten Höhen deiner Fahrzeuge zu ermitteln. Messe die Gesamthöhe des Stromabnehmers im maximal ausgefahrenen Zustand. Dies ist deine primäre Referenz. Konsultiere die Handbücher deiner Modellbahnfahrzeuge, falls vorhanden. Berücksichtige auch die Höhe des Fahrzeugs selbst über Schienenoberkante.
2. Berücksichtigung der Spurweitenstandards
Informiere dich über die empfohlenen Höhen für deine spezifische Spurweite. Diese Standards sind von Modellbahnverbänden und Herstellern definiert und gewährleisten eine grundlegende Kompatibilität.
3. Planung der Streckenführung und Bauwerke
Bevor du die Oberleitung montierst, plane die exakte Positionierung von Fahrleitungsmasten, Brücken, Tunnelportalen und anderen Anlagenkomponenten. Miss die Abstände und Höhen sorgfältig aus. Denke daran, dass die Oberleitung nicht starr ist und geringfügig durchhängen kann.
4. Montage der Fahrleitungsmasten
Positioniere die Fahrleitungsmasten gemäß deiner Planung. Achte auf einen stabilen Halt und eine exakte vertikale Ausrichtung. Die Höhe der Masten bestimmt maßgeblich die Position des Fahrdrahts.
5. Das Einziehen des Fahrdrahts
Beim Einziehen des Fahrdrahts ist eine gleichmäßige Spannung wichtig. Verwende hierfür spezielle Werkzeuge oder Hilfsmittel, um ein ungleichmäßiges Durchhängen zu vermeiden. Die Höhe des Fahrdrahts über Schienenoberkante sollte entlang der gesamten Strecke möglichst konstant sein, außer dort, wo bauliche Gegebenheiten dies erfordern.
6. Feinjustierung und Testbetrieb
Nachdem der Fahrdraht gespannt ist, nimm eine erste Feinjustierung vor. Führe Testfahrten mit deinen kritischsten Fahrzeugen durch. Beobachte genau, wie der Stromabnehmer den Fahrdraht berührt. Justiere die Höhe der Masten oder die Spannung des Drahtes geringfügig, bis ein optimaler Kontakt gewährleistet ist. Achte darauf, dass der Stromabnehmer nicht zu viel Druck ausübt oder abrutscht. Auch das Ein- und Ausfedern des Stromabnehmers muss berücksichtigt werden.
Werkzeuge und Hilfsmittel für die Einstellung
Für eine präzise Einstellung der Oberleitungshöhe sind einige spezielle Werkzeuge und Hilfsmittel von Vorteil:
- Messschieber: Unverzichtbar zur genauen Vermessung von Fahrzeugen und der Fahrleitungsgeometrie.
- Fahrleitungs-Messlehren: Manche Hersteller bieten spezielle Lehren an, mit denen die korrekte Höhe und Neigung des Fahrdrahts überprüft werden kann.
- Nivellierinstrument oder Wasserwaage: Zur exakten Ausrichtung der Fahrleitungsmasten und zur Überprüfung des horizontalen Verlaufs des Fahrdrahts.
- Biegezangen und Drahtschneider: Für das präzise Kürzen und Biegen von Fahrdraht und Zubehörteilen.
- Montagekleber oder Schrauben: Zur Befestigung von Masten und anderen Elementen.
- Digitalwaage (optional): Zur Ermittlung der mechanischen Zugkraft, mit der der Stromabnehmer den Fahrdraht berührt.
Häufige Fehlerquellen und deren Vermeidung
Auch bei größter Sorgfalt können Fehler auftreten. Hier sind typische Problemquellen und wie du sie umgehst:
- Zu geringer Abstand zu Brücken und Tunneln: Messe diese Bereiche besonders sorgfältig aus und plane einen ausreichenden Sicherheitsabstand ein.
- Ungleichmäßige Fahrdrahtspannung: Achte auf eine gleichmäßige Spannung entlang der gesamten Strecke. Durchhängende Drähte können zu Kontaktverlusten führen.
- Verwendung falscher Stromabnehmer: Nicht jeder Stromabnehmer passt zu jeder Oberleitung. Prüfe die Kompatibilität deiner Fahrzeuge mit dem Oberleitungssystem.
- Ignorieren des Geländeverlaufs: Passe die Oberleitungshöhe an Steigungen und Gefällen an, um durchgehenden Kontakt zu gewährleisten.
- Zu hohe mechanische Belastung des Stromabnehmers: Dies kann zu Beschädigungen an Fahrzeug und Oberleitung führen. Die Einstellung sollte einen leichten, aber stetigen Kontakt ermöglichen.
Oberleitungshöhe in der Praxis: Einblicke in verschiedene Spuren
Die Herausforderungen und Lösungsansätze variieren je nach Modellbahnspur.
Spur N: Präzision auf kleinstem Raum
In Spur N ist die Präzision entscheidend. Selbst kleinste Abweichungen können zu Funktionsstörungen führen. Die Standardhöhen sind oft nur Richtwerte, und es kann notwendig sein, diese leicht anzupassen, um eine optimale Stromaufnahme zu gewährleisten, insbesondere bei unterschiedlichen Fahrzeugmodellen. Die geringen Abmessungen erfordern eine sehr sorgfältige Montage der Masten und eine gleichmäßige Spannung des Fahrdrahts, um ein Verheddern oder Abknicken zu vermeiden.
Spur H0: Der Goldstandard für Detailtreue und Betriebssicherheit
Spur H0 bietet mehr Raum für detaillierte Fahrleitungsbauten. Die Standardhöhen sind hier gut etabliert, aber dennoch ist eine individuelle Anpassung an die eigenen Fahrzeuge und die Streckenführung empfehlenswert. Die Möglichkeit, die Spannweite der Oberleitung etwas größer zu wählen, erleichtert das Einziehen und die Einstellung. Brücken und Tunnel sind hier oft komplexer gestaltet, was eine genaue Höhenberechnung unerlässlich macht.
Spur 1 und größere Spuren: Großmaßstäbliche Herausforderungen
Bei größeren Spuren wie Spur 1 sind die Abstände größer, aber die Anforderungen an die mechanische Stabilität steigen. Die Oberleitungsdrähte sind dicker und schwerer, was eine stabile Befestigung der Masten und eine präzise Spannung erfordert. Die Einstellung der Höhe ist hier oft weniger feingliedrig als in kleineren Spuren, aber die generale Ausrichtung und der Verlauf müssen perfekt sein, um ein Entgleisen des Pantografen zu verhindern.
| Kategorie | Wichtigkeit der Oberleitungshöhe | Typische Herausforderungen | Empfohlene Vorgehensweise |
|---|---|---|---|
| Betriebssicherheit | Höchste Priorität | Stromabnehmerverlust, Kurzschlüsse, Entgleisungen | Exakte Höhenmessung, sorgfältige Planung, regelmäßige Tests |
| Fahrzeugkompatibilität | Sehr hoch | Kollisionen mit Brücken/Tunneln, Beschädigung von Stromabnehmern | Berücksichtigung der Fahrzeugmaße, Einhaltung von Standards, individuelle Anpassung |
| Ästhetik und Realismus | Mittel | Ungleichmäßiges Durchhängen, unnatürliche Spannweite | Gleichmäßige Spannung, realistische Nachbildung von Spannwerken |
| Wartungsaufwand | Mittel | Ständige Nachjustierung, Beschädigung von Komponenten | Stabile Montage, korrekte Spannung, robuste Materialien |
Das sind die neuesten Oberleitungsmesser Produkte mit der besten Bewertung
| Rank | Vorschau | Produkt | Preis | Kaufen |
|---|---|---|---|---|
| 1 |
|
GYZOUKA Ultraschall-Kabelhöhenmessgerät mit Sechs Drähten und Digitaler ... | 147,29 € | ZUM TOP ANGEBOT » |
| 2 |
|
Yechiry Kabelhöhenmesser, AR600E Ultraschall 6 Kabel LCD-Display | Messung des Kabelabstands, Mindestens 25 Mm, 3- ... | 151,01 € | ZUM TOP ANGEBOT » |
FAQ – Häufig gestellte Fragen zu Oberleitungshöhe bei der Modellbahn richtig einstellen
Wie hoch muss die Oberleitung in Spur H0 sein?
In Spur H0 liegt die empfohlene Oberleitungshöhe typischerweise zwischen 55 mm und 70 mm über Schienenoberkante. Dies ist ein Richtwert, der je nach Stromabnehmerhöhe deiner Fahrzeuge und der spezifischen Streckenführung angepasst werden muss.
Kann ich eine zu niedrige Oberleitung einfach nach oben biegen?
Eine zu niedrige Oberleitung sollte nicht einfach nach oben gebogen werden. Dies kann zu einer ungleichmäßigen Spannung und einem instabilen Fahrdraht führen. Es ist besser, die Befestigungspunkte der Fahrleitungsmasten oder die Drahtspannung neu einzustellen, um die korrekte Höhe zu erreichen.
Was passiert, wenn der Stromabnehmer meiner Lok die Oberleitung nicht richtig berührt?
Wenn der Stromabnehmer die Oberleitung nicht richtig berührt, kann dies zu Stromaussetzern, Kurzschlüssen oder im schlimmsten Fall zur Beschädigung des Stromabnehmers oder der Oberleitung führen. Es ist wichtig, die Höhe und den Anpressdruck des Stromabnehmers sorgfältig einzustellen.
Muss die Oberleitung auf der gesamten Anlage die gleiche Höhe haben?
Idealerweise sollte die Oberleitung entlang gerader und ebener Strecken eine möglichst konstante Höhe aufweisen. Auf Steigungen, Gefällen oder in Kurven kann es jedoch notwendig sein, die Höhe anzupassen, um einen kontinuierlichen und sicheren Kontakt zu gewährleisten. Auch bei Brücken und Tunneln sind besondere Höhenanpassungen erforderlich.
Wie kann ich die Höhe der Oberleitung messen, ohne die Züge zu bewegen?
Du kannst die Höhe mit einem Messschieber oder einer speziellen Messlehre messen. Messe vom höchsten Punkt des Stromabnehmers (im ausgefahrenen Zustand) bis zur Schienenoberkante. Alternativ kannst du die Höhe der Fahrleitungsmasten von der Schienenoberkante aus ermitteln und den Drahtdurchhang berücksichtigen.
Gibt es Vorschriften für die Oberleitungshöhe bei Modellbahnen?
Es gibt keine strengen, gesetzlich bindenden Vorschriften wie im realen Bahnbetrieb. Allerdings haben Modellbahnverbände und Hersteller Empfehlungen und Standards herausgegeben, die als Richtlinie dienen. Das Wichtigste ist, dass deine Anlage sicher und zuverlässig funktioniert.
Welche Rolle spielt die Spannung des Fahrdrahts für die Höhe?
Die Spannung des Fahrdrahts beeinflusst dessen Durchhang. Eine zu geringe Spannung führt zu starkem Durchhängen, was die Höhe an verschiedenen Stellen der Strecke variieren lässt und den Kontakt erschwert. Eine zu hohe Spannung kann mechanische Probleme verursachen. Eine ausgewogene Spannung ist entscheidend für eine gleichmäßige Höhe und sicheren Kontakt.
