Die Auswahl des richtigen Trafos ist entscheidend für den reibungslosen Betrieb und die Langlebigkeit deiner Modelleisenbahnanlage. Ein zu schwacher Trafo kann zu langsamen Fahrten und Überhitzung führen, während ein überdimensionierter Trafo unnötig Strom verbraucht und unter Umständen Komponenten beschädigen kann.
Das sind die beliebtesten Modellbahn Trafo Produkte
Grundlagen der Modelleisenbahn-Trafos: Leistung und Funktionsweise
Modelleisenbahn-Trafos sind das Herzstück jeder Anlage, denn sie wandeln die Netzspannung (meist 230 Volt Wechselstrom) in die für die Loks und Zubehör benötigte niedrige Gleich- oder Wechselspannung um. Ihre Hauptaufgabe ist die Bereitstellung der notwendigen elektrischen Energie. Die Leistung eines Trafos wird in Volt (Spannung) und Ampere (Stromstärke) gemessen, wobei das Produkt beider Werte die Gesamtleistung in Watt (W) ergibt. Für Modelleisenbahnen ist neben der Spannung, die meist fest vorgegeben ist (z.B. 12V oder 14V), vor allem die Stromstärke entscheidend. Je mehr Loks gleichzeitig fahren, je mehr Weichen und Signale betätigt werden und je mehr Lichteffekte du installierst, desto höher muss die Strombelastbarkeit des Trafos sein.
Spannungsversorgung: Gleich- oder Wechselstrom?
Historisch bedingt arbeiten viele analoge Modelleisenbahnen mit Wechselstrom (AC) für die Fahrspannung. Neuere Systeme, insbesondere digitale Fahrstraßen, nutzen oft Gleichstrom (DC). Die Art des benötigten Stroms hängt also maßgeblich von deinem System ab:
- Analoge Anlagen: Oftmals wird hier Wechselstrom (AC) für die Fahrspannung verwendet. Die Polarität bestimmt die Fahrtrichtung.
- Digitale Anlagen (DCC, Märklin-Motorola etc.): Diese Systeme arbeiten meist mit Gleichspannung (DC) oder speziell moduliertem Gleichstrom. Der Decoder in der Lok steuert die Geschwindigkeit und Fahrtrichtung.
- Beleuchtung und Zubehör: Viele Zubehörteile wie Gebäudebeleuchtung, Signale oder Decoder für Zubehör benötigen in der Regel Gleichspannung (DC), oft bei 5V oder 12V.
Es ist essenziell zu wissen, welches System du betreibst, um den passenden Trafo auszuwählen. Moderne Anlagen verwenden häufig eine Kombination, bei der ein Haupttrafo die Anlage mit Energie versorgt und separate Trafos oder Netzteile für spezifische Funktionen wie die Beleuchtung zuständig sind.
Leistungsberechnung: So ermittelst du den passenden Trafo
Die richtige Dimensionierung des Trafos ist kein Hexenwerk, erfordert aber eine systematische Vorgehensweise. Du musst den maximalen Strombedarf deiner Anlage abschätzen.
Schritt 1: Ermittlung des Strombedarfs pro Element
Beginne damit, den Strombedarf jedes einzelnen Elements auf deiner Anlage zu ermitteln. Die Angaben findest du in der Regel in den Bedienungsanleitungen der jeweiligen Komponenten.
- Lokomotiven (analog): Der Stromverbrauch einer Lok hängt von ihrer Größe, Motorisierung und der gefahrenen Geschwindigkeit ab. Bei Analogbetrieb kann eine Lok im Leerlauf zwischen 100mA und 500mA (0,1A bis 0,5A) verbrauchen. Unter Last (ansteigende Steigungen, angekoppelte Wagen) kann dieser Wert deutlich ansteigen, im Extremfall bis zu 1A oder mehr. Rechne vorsichtig und plane Reserven ein.
- Lokomotiven (digital): Digitale Loks verbrauchen grundsätzlich weniger Strom als ihre analogen Pendants, da die Decoder effizienter arbeiten. Hier liegt der Verbrauch oft zwischen 50mA und 300mA (0,05A bis 0,3A) im Leerlauf, unter Last kann er bis ca. 800mA (0,8A) ansteigen.
- Weichenantriebe: Elektromechanische Weichenantriebe verbrauchen kurzzeitig einen höheren Strom, wenn sie gestellt werden. Rechne hier mit etwa 200mA bis 500mA pro Antrieb für die kurze Dauer des Schaltvorgangs.
- Signale: Einfache Signale mit LED-Beleuchtung verbrauchen nur sehr wenig Strom, oft nur 10-20mA. Komplexe Signale mit mehreren Lampen oder mechanischen Teilen können mehr benötigen.
- Gebäudebauten und Beleuchtung: Jede einzelne Lampe in einem Haus oder auf der Anlage verbraucht Strom, meist zwischen 20mA und 100mA.
Schritt 2: Berücksichtigung von Gleichzeitigkeit und Spitzenlasten
Der entscheidende Punkt ist nicht die Summe des absoluten Maximalverbrauchs aller Komponenten gleichzeitig, sondern die maximale gleichzeitige Last. Frage dich:
- Wie viele Loks werden voraussichtlich gleichzeitig fahren?
- Wie viele Weichen könnten gleichzeitig gestellt werden?
- Wie viele Beleuchtungen sind aktiv?
Eine Faustregel besagt, dass du den Strombedarf der maximal gleichzeitig genutzten Komponenten addierst und dann noch eine Sicherheitsmarge von 20-30% hinzurechnest. Dies deckt unvermeidliche Stromschwankungen und die Alterung von Komponenten ab.
Schritt 3: Umwandlung in Watt
Sobald du den benötigten maximalen Strom in Ampere (A) ermittelt hast, multipliziere diesen Wert mit der Spannung (V) deiner Anlage, um die benötigte Leistung in Watt (W) zu erhalten. Beispiel: Wenn du bei einer 12V-Anlage einen maximalen Strombedarf von 5A ermittelt hast, benötigst du einen Trafo mit mindestens 12V 5A = 60W Leistung.
Beispielrechnung
Stellen wir uns eine Anlage vor:
- 2 analoge Loks, die gleichzeitig fahren: 2 0,7A (geschätzt unter Last) = 1,4A
- 10 Häuser mit je 2 LEDs (je 50mA): 10 2 0,05A = 1,0A
- 5 Weichenantriebe, die potenziell gleichzeitig gestellt werden: 5 0,4A = 2,0A
- 2 Signale: 2 0,02A = 0,04A
Gesamtverbrauch bei gleichzeitiger Nutzung: 1,4A + 1,0A + 2,0A + 0,04A = 4,44A.
Mit einer Sicherheitsmarge von 30%: 4,44A 1,3 = 5,77A.
Wenn deine Anlage mit 12V betrieben wird, benötigst du also einen Trafo mit mindestens 12V und etwa 6A, was einer Leistung von 12V 6A = 72W entspricht. Ein Trafo mit 70-80W wäre hier eine gute Wahl.
Arten von Modellenbahn-Transformatoren und ihre Einsatzbereiche
Die Vielfalt der Trafos auf dem Markt kann überwältigend sein. Hier eine Übersicht der gängigsten Typen:

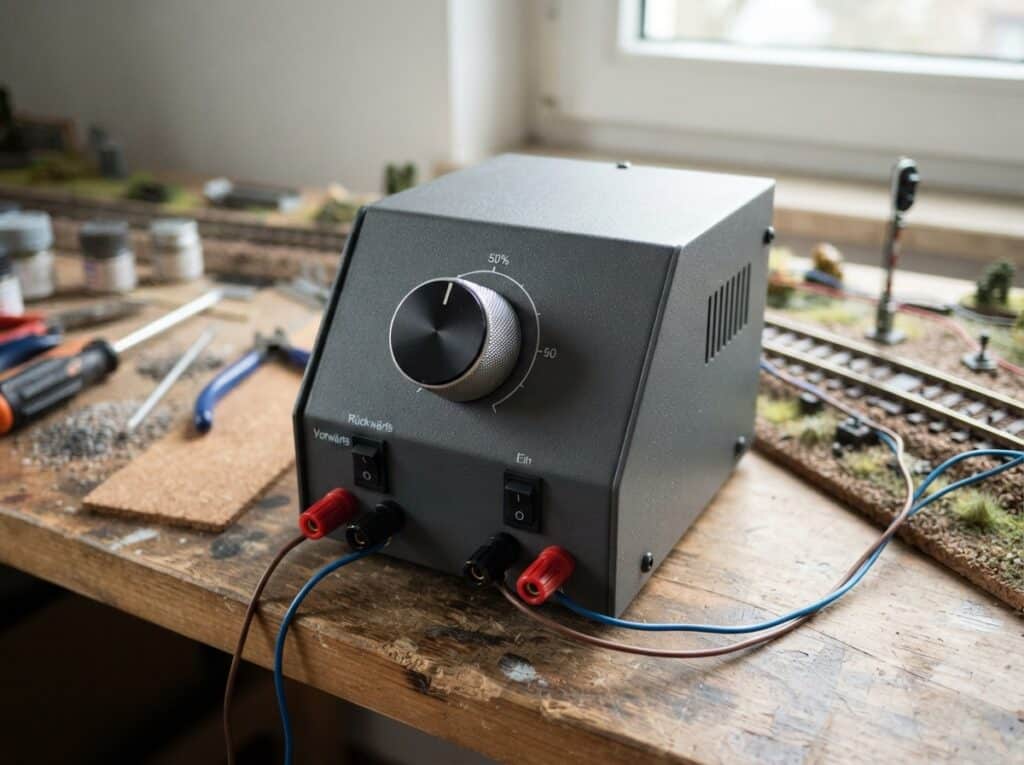

Fahrbetriebs-Transformatoren (Analog)
Diese Trafos sind speziell für den analogen Fahrbetrieb konzipiert und liefern in der Regel eine variable Wechselspannung (AC) zwischen 0V und 12V oder 14V. Über einen Drehregler kannst du die Geschwindigkeit der Loks steuern. Moderne analoge Trafos verfügen oft über einen Überlastungsschutz und eine Rückmeldefunktion für Kurzschlüsse.
- Einsatz: Geeignet für reine Analog-Anlagen oder als separate Fahrregler für einzelne Gleisabschnitte bei komplexen analogen Anlagen.
- Leistung: Von einfachen 12VA-Trafos für kleine Anlagen bis zu leistungsstarken 50VA- oder 100VA-Einheiten für größere Anlagen mit mehreren Loks.
Digital-Zentralen (DCC, mfx etc.)
Diese Geräte sind weit mehr als nur Trafos. Sie sind das Gehirn einer digitalen Modelleisenbahnanlage. Sie wandeln Netzspannung in die für digitale Systeme notwendige Spannung (meist 14-19V AC oder DC, je nach System) und generieren die digitalen Datenpakete, die an die Loks gesendet werden. Die Leistungsangaben hier sind oft in VA (Voltampere) angegeben, was der Scheinleistung entspricht.
- Einsatz: Unerlässlich für den Betrieb digitaler Modelleisenbahnen. Bieten oft Anschlussmöglichkeiten für Booster, Rückmelder und programmierbare Gleisausgänge.
- Leistung: Die Leistung variiert stark, von kleinen Zentralen mit 30-50VA bis zu Profi-Zentralen mit mehreren hundert VA, um auch große Anlagen mit vielen digitalen Decodern zu versorgen.
Netzteile für Zubehör und Beleuchtung
Diese sind oft schaltnetzteilbasiert und liefern eine stabile Gleichspannung (DC), typischerweise 5V oder 12V. Sie sind ideal für die Versorgung von LED-Beleuchtung, Figuren, Entkupplungsmagneten und anderen nicht-fahrstromabhängigen Komponenten.
- Einsatz: Speziell zur Versorgung von Zubehör, das keine variable Spannung benötigt und oft eine präzise Gleichspannung erfordert.
- Leistung: Die Leistung ist hier meist geringer, oft im Bereich von 1A bis 3A, was für die genannten Komponenten völlig ausreichend ist.
Wechselstrom (AC) vs. Gleichstrom (DC) Trafos für Zubehör
Manche älteren Zubehörteile wie einfache Magnetartikelartikel (Weichenantriebe) können auch mit Wechselstrom betrieben werden. Moderne Anlagen setzen jedoch zunehmend auf Gleichstrom für mehr Präzision und geringere Wärmeentwicklung. Achte hier auf die Spezifikation des Herstellers.
Worauf du beim Kauf achten solltest: Praktische Tipps
Neben Leistung und Spannung gibt es weitere wichtige Kriterien, die deine Entscheidung beeinflussen sollten.
Sicherheitsmerkmale
Moderne Trafos verfügen über essenzielle Sicherheitsfunktionen:
- Überlastschutz: Ein Überlastungsschutz schaltet den Trafo bei zu hoher Stromaufnahme ab, um Schäden am Trafo und der Anlage zu verhindern. Dies kann durch eine Thermosicherung oder elektronische Begrenzung geschehen.
- Kurzschlussschutz: Erkennt und unterbricht einen Kurzschluss auf der Anlage sofort.
- CE-Kennzeichnung: Stellt sicher, dass das Produkt den europäischen Sicherheitsstandards entspricht.
Anschlussmöglichkeiten
Prüfe, wie viele Anschlüsse der Trafo bietet. Benötigst du separate Anschlüsse für Fahrstrom und Zubehör? Manche Trafos bieten getrennte Ausgänge für verschiedene Spannungen oder Stromarten.
Größe und Bauform
Gerade bei kleineren Anlagen kann die Größe des Trafos eine Rolle spielen. Es gibt sowohl kompakte Steckernetzteile als auch größere Kästen, die unter der Anlage oder in einem Schrank platziert werden.
Marken und Qualität
Es lohnt sich, in Qualität zu investieren. Bekannte Hersteller von Modelleisenbahn-Zubehör bieten in der Regel zuverlässige und langlebige Trafos an. Informiere dich über Kundenrezensionen und Empfehlungen von erfahrenen Modellbahnern.
Regelbarkeit (analog)
Bei rein analogen Anlagen ist eine stufenlose Regelbarkeit der Spannung für ein feinfühliges Fahrverhalten unerlässlich. Achte auf einen präzisen und leichtgängigen Regler.
Übersicht: Trafo-Auswahlhilfe
| Kategorie | Anwendungsbereich | Wichtige Parameter | Typische Leistung | Hinweise |
|---|---|---|---|---|
| Analog-Fahrregler | Steuerung von Loks im Analogbetrieb | Variable AC-Spannung (0-14V), Stromstärke (A), Leistung (VA) | 12VA – 100VA | Stufenlose Geschwindigkeitsregelung, Überlastschutz wichtig. |
| Digital-Zentralen | Herzstück digitaler Anlagen (DCC, mfx) | Systemspezifische Spannung (AC/DC), Ausgangsstrom (A), Leistung (VA) | 30VA – 500VA+ | Steuert Loks und Weichen/Signale digital. Benötigt oft zusätzlichen Booster für große Anlagen. |
| Netzteile (DC) | Versorgung von Zubehör, Beleuchtung | Stabile DC-Spannung (5V, 12V), Stromstärke (A) | 1A – 5A | Ideal für LEDs, Decoder für Zubehör. Oft Schaltnetzteile. |
| Kleine Universal-Trafos | Einfache Anwendungen, Hobbybereich | Festgelegte Spannung (AC/DC), Stromstärke (A), Leistung (VA) | 10VA – 30VA | Für einfache Anlagen oder als Ersatz für Zubehör. |
Häufige Fehler bei der Trafowahl vermeiden
Selbst erfahrene Modellbahner können bei der Trafowahl Fehler machen. Hier sind die häufigsten Stolpersteine:
- Zu schwache Netzteile: Häufig wird der Strombedarf für Beleuchtung und Dekoder unterschätzt, was zu Flackern oder Ausfällen führt.
- Nur Maximalverbrauch addieren: Die Annahme, dass alle Komponenten gleichzeitig am Limit arbeiten, ist selten realistisch, führt aber zu überdimensionierten und teuren Trafos.
- Keine Sicherheitsreserve: Das Ignorieren der 20-30% Reserve kann schnell zu Überlastungen führen, besonders bei neuen Anlagen oder Erweiterungen.
- Falsche Spannung oder Stromart: Der Versuch, eine digitale Lok mit einem analogen Fahrregler zu betreiben oder umgekehrt, funktioniert nicht und kann Schäden verursachen.
- Vernachlässigung von Zubehör: Der Strombedarf von Weichen, Signalen und Beleuchtung wird oft vergessen, was die Kapazität des Haupttrafos überlasten kann.
Das sind die neuesten Modellbahn Trafo Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Modelleisenbahn-Trafo: Leistung und Einsatz richtig auswählen
Was ist der Unterschied zwischen VA und Watt bei Trafos?
Bei Wechselstrom (AC) ist Watt (W) die tatsächliche elektrische Leistung, die verbraucht wird, während Voltampere (VA) die Scheinleistung angibt. Bei vielen kleinen Trafos für Modelleisenbahnen sind diese Werte oft sehr ähnlich. Bei digitalen Zentralen oder Anlagen mit induktiven Lasten kann die Scheinleistung (VA) höher sein als die tatsächliche Leistung (Watt). Es ist ratsam, sich an den Angaben des Herstellers zu orientieren und im Zweifelsfall die VA-Angabe als Basis für die Berechnung zu nehmen, da sie meist konservativer ist.
Kann ich einen Trafo mit höherer Leistung als benötigt verwenden?
Ja, grundsätzlich kannst du einen Trafo mit höherer Leistung verwenden. Die Modelleisenbahn-Lokomotive oder das Zubehörteil wird nur so viel Strom aufnehmen, wie es benötigt. Ein überdimensionierter Trafo läuft also weniger heiß und hat Reserven für spätere Erweiterungen. Allerdings sind leistungsstärkere Trafos oft teurer und größer.
Was passiert, wenn mein Trafo zu schwach ist?
Wenn dein Trafo zu schwach ist, wird er überlastet. Das kann dazu führen, dass die Loks nur sehr langsam fahren, ruckeln oder im schlimmsten Fall stehen bleiben. Bei analogen Fahrreglern kann dies zu Überhitzung des Trafos und des Fahrreglers selbst führen. Bei digitalen Systemen kann es zu Problemen mit der Kommunikation zwischen Zentrale und Lokdecoder kommen, was zu unregelmäßigem Fahrverhalten führt. Manche Trafos schalten sich bei Überlastung automatisch ab, um Schäden zu vermeiden.
Wie schließe ich mehrere Loks sicher an einen Trafo an?
Für analoge Anlagen gilt: Addiere den maximalen Strombedarf aller Loks, die gleichzeitig fahren sollen, und berücksichtige dabei den Spitzenverbrauch unter Last. Füge eine Sicherheitsmarge hinzu. Bei digitalen Anlagen übernimmt die digitale Zentrale die Steuerung. Hier ist es wichtig, dass die Zentrale bzw. der angeschlossene Booster die Summe des Strombedarfs aller gleichzeitig betriebenen Loks bewältigen kann. Eine moderne digitale Zentrale mit entsprechendem Booster ist dafür ausgelegt.
Ist es besser, einen zentralen, leistungsstarken Trafo oder mehrere kleine Trafos zu verwenden?
Das hängt von der Komplexität deiner Anlage ab. Für kleinere und einfachere Anlagen reicht oft ein leistungsstarker Zentraltrafo aus. Bei größeren und komplexeren Anlagen, insbesondere mit vielen getrennten Stromkreisen oder unterschiedlichen Anforderungen (z.B. analoge Fahrstrecken neben digitalen Strecken, separate Stromversorgung für Zubehör), kann es sinnvoll sein, mehrere kleinere Trafos oder Netzteile zu verwenden. Dies erhöht die Betriebssicherheit, da ein Ausfall eines Trafos nicht die gesamte Anlage lahmlegt. Außerdem lassen sich so Stromkreise besser voneinander trennen.
Welche Spannung ist die richtige für meine Anlage?
Die richtige Spannung hängt vom verwendeten System ab. Die meisten analogen Systeme arbeiten mit 12V oder 14V Wechselstrom (AC). Digitale Systeme (z.B. DCC) benötigen oft eine Spannung zwischen 14V und 19V, die als Gleichspannung (DC) oder speziell moduliert ausgegeben wird. Achte immer auf die Herstellerangaben deiner digitalen Zentrale und deiner Loks. Für die Beleuchtung von Gebäuden und anderes Zubehör sind oft 5V oder 12V Gleichspannung (DC) üblich.
Muss ich bei digitalen Anlagen auch den Strom für das Zubehör mit der Zentrale versorgen?
Nicht zwingend. Digitale Zentralen liefern oft auch die notwendigen Spannungen für digitales Zubehör. Viele Modellbahner entscheiden sich jedoch dafür, für die Beleuchtung von Gebäuden oder andere Verbraucher, die keine digitale Steuerung benötigen, separate 5V oder 12V Netzteile zu verwenden. Dies entlastet die digitale Zentrale und ermöglicht eine stabilere Versorgung, insbesondere bei vielen Lichteffekten. Weichen und Signale, die digital angesteuert werden, beziehen ihren Strom in der Regel von der Zentrale oder einem Booster.
