Oberleitung auf der Modellbahn: Planung, Montage und Betrieb

Du möchtest deine Modellbahnanlage mit authentischer Oberleitung aufwerten und stehst vor den Fragen der Planung, Montage und des Betriebs? Eine vorbildgetreue Oberleitung ist ein faszinierendes Detail, das deine Züge noch lebendiger erscheinen lässt und die elektrische Energieversorgung realistisch simuliert.

Das sind die beliebtesten Oberleitungssystem Produkte

Keine Produkte gefunden.

Warum Oberleitung auf der Modellbahn?

Die Integration von Oberleitungen auf deiner Modellbahnanlage ist mehr als nur ein optisches Detail. Sie bietet dir die Möglichkeit, deine Züge maßstabsgetreu mit Strom zu versorgen, wie es im Vorbild der Fall ist. Dies eröffnet neue Dimensionen des Betriebs, ermöglicht das authentische Zusammenspiel von Stromabnehmer und Fahrdraht und steigert die Gesamtwirkung deiner Anlage erheblich. Eine gut geplante und montierte Oberleitung ist technisch anspruchsvoll, aber das Ergebnis ist eine beeindruckende und funktionale Erweiterung deines Modellbahnerlebnisses.

Planung der Oberleitung: Das Fundament für den Erfolg

Die sorgfältige Planung ist der entscheidende erste Schritt für eine erfolgreiche Oberleitungsinstallation. Hierbei gilt es, verschiedene Aspekte zu berücksichtigen, um spätere Probleme zu vermeiden und ein stimmiges Gesamtbild zu erzielen.

Maßstab und Systemwahl

Zunächst musst du dich für einen Maßstab deiner Modellbahn entscheiden (z.B. H0, N, TT, 1:22,5). Die Wahl des Maßstabs beeinflusst maßgeblich die Dimensionen der Oberleitungsdrähte, der Masten und des Zubehörs. Für die meisten Modellbahner ist der Maßstab H0 (1:87) am weitesten verbreitet, gefolgt von N (1:160). Für Liebhaber von Großanlagen und detaillierten Fahrzeugen ist der Gartenbahnmaßstab 1:22,5 (G) eine attraktive Option.

Des Weiteren ist die Wahl des elektrischen Systems von Bedeutung. Möchtest du deine Loks über die Oberleitung mit Strom versorgen (Zweileitersystem mit Rückleitung über die Schiene) oder handelt es sich um ein Viereitersystem (z.B. Märklin)? Die meisten modernen Systeme basieren auf dem Zweileitersystem, bei dem die Oberleitung den Pluspol und die Schiene den Minuspol darstellt. Bei Viereitersystemen wird die Oberleitung ebenfalls als Stromzuführung genutzt, aber die Rückleitung erfolgt über einen zusätzlichen Mittelleiter oder die Schienen.

Streckenplanung und Spannweite

Analysiere deine vorhandene oder geplante Gleisführung. Wo sollen Züge fahren? Welche Strecken sollen oberleitungsfähig sein? Berücksichtige dabei:

• Kurvenradien: Je enger die Kurve, desto komplexer die Montage und desto schwieriger die Führung des Fahrdrahts. Für einen reibungslosen Lauf des Stromabnehmers sind größere Radien generell vorteilhaft.
• Bahnhöfe und Abstellgleise: Hier ist oft ein dichteres Netz an Fahrdrähten und Weichen erforderlich. Denke an die Platzierung von Bahnsteigdächern und anderen Hindernissen, die die Oberleitung beeinflussen könnten.
• Brücken und Tunnel: In Tunneln ist die Oberleitung oft nicht notwendig, kann aber für die Optik ergänzt werden. Unter Brücken muss der Abstand zum Fahrdraht ausreichend groß sein.
• Flexibilität für zukünftige Erweiterungen: Plane so, dass du später problemlos weitere Streckenabschnitte mit Oberleitung ausstatten kannst.

Spannungsabhängigkeit und Durchhang

Die Oberleitung ist nicht starr, sondern hat einen gewissen Durchhang, der sich je nach Temperatur und Material leicht verändern kann. Dies muss bei der Planung und Montage berücksichtigt werden, um einen stabilen Kontakt zwischen Stromabnehmer und Fahrdraht zu gewährleisten. Die Spannweite zwischen den Masten ist hier ein entscheidender Faktor. Zu große Spannweiten können zu übermäßigem Durchhang führen, während zu kleine Spannweiten eine unnötig hohe Dichte an Masten zur Folge haben.

Detaillierungsgrad

Entscheide, wie detailliert deine Oberleitung sein soll. Möchtest du nur den Fahrdraht und die Masten installieren, oder auch Quertragwerke, Spannseile und Isolatoren für ein maximal realistisches Erscheinungsbild? Der gewünschte Detaillierungsgrad beeinflusst die Komplexität der Montage und die Kosten.

Montage der Oberleitung: Präzision ist gefragt

Die Montage der Oberleitung ist ein handwerkliches Unterfangen, das Geduld und Genauigkeit erfordert. Die einzelnen Komponenten müssen exakt platziert und miteinander verbunden werden, um eine funktionierende und optisch ansprechende Installation zu schaffen.

Auswahl des richtigen Materials

Es gibt verschiedene Systeme und Hersteller von Oberleitungsmaterialien. Häufig verwendete Materialien sind:

• Fahrdraht: Meist aus Messing oder Kupfer, in verschiedenen Stärken erhältlich.
• Masten: Aus Kunststoff, Metall oder sogar Holz gefertigt, je nach Maßstab und gewünschtem Aussehen.
• Isolatoren: Kleine, aber wichtige Bauteile, die den Fahrdraht elektrisch von den Masten trennen.
• Abspannvorrichtungen und Spannseile: Dienen der Stabilisierung und Führung des Fahrdrahts.

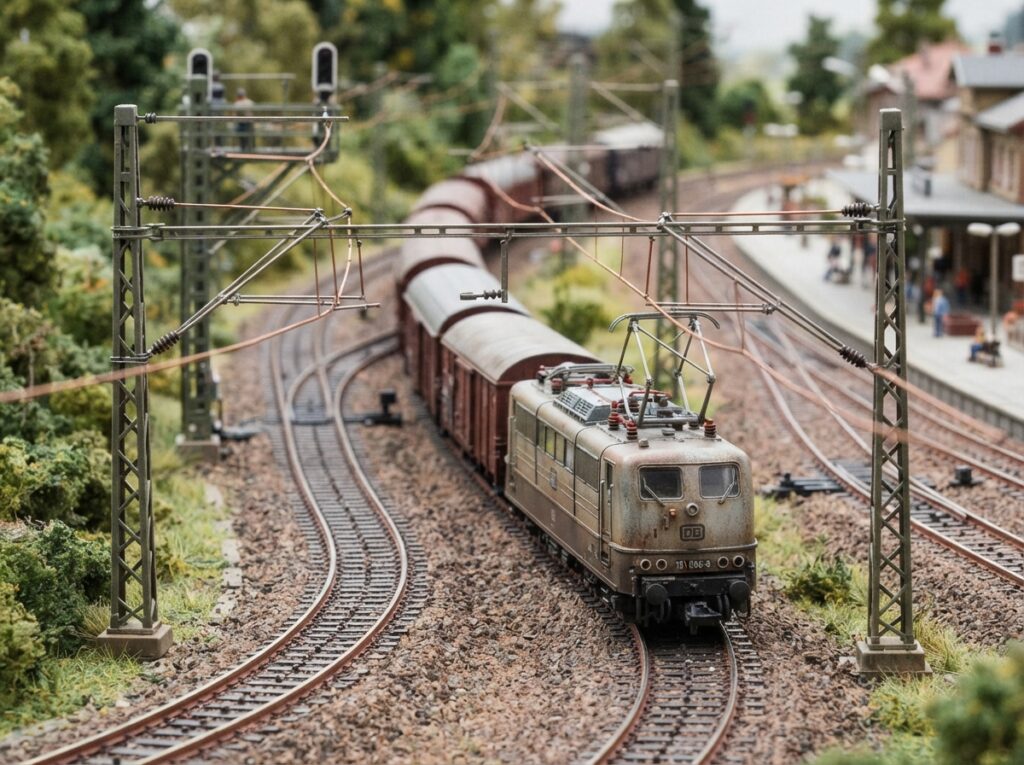

• Quertragwerke: Werden an größeren Bahnhöfen oder in Gleisvorfeldern eingesetzt, um mehrere Gleise zu überspannen.

Achte auf die Kompatibilität der einzelnen Komponenten und des gewählten Systems. Viele Hersteller bieten spezifische Sets für bestimmte Maßstäbe und Anlagengrößen an.

Befestigung der Masten

Die Masten müssen stabil und gerade auf der Anlage befestigt werden. Dies kann geschehen durch:

• Kleben: Mit Sekundenkleber oder Modellbaukleber auf der Anlagenoberfläche oder auf Montageplatten.
• Stecken: In vorgebohrte Löcher oder spezielle Sockel, die in die Anlagenplatte integriert sind.
• Verschrauben: Bei größeren Maßstäben oder für zusätzliche Stabilität.

Achte auf den richtigen Abstand der Masten gemäß deiner Planung und die exakte Ausrichtung, damit die spätere Montage des Fahrdrahts erleichtert wird.

Verlegen des Fahrdrahts

Dies ist der anspruchsvollste Teil der Montage. Der Fahrdraht muss spannungsfrei, aber dennoch mit leichtem Zug verlegt werden, um einen stabilen Kontakt zu ermöglichen. Verwende dazu spezielles Werkzeug wie Drahtspanner und -bieger.

• Ausrichtung: Der Fahrdraht muss immer gerade und auf der richtigen Höhe verlaufen.
• Befestigung: An den Masten wird der Fahrdraht mit Hilfe von Isolatoren und Befestigungselementen angebracht.
• Verbindungen: Bei längeren Streckenabschnitten müssen mehrere Stücke Fahrdraht miteinander verbunden werden. Dies geschieht meist durch spezielle Steck- oder Lötverbindungen.
• Spanngewichte: Bei manchen Systemen werden Spanngewichte verwendet, um eine konstante Spannung des Fahrdrahts zu gewährleisten.

Es ist ratsam, die Montage schrittweise vorzunehmen und zwischendurch immer wieder die Funktion mit einem Lok-Stromabnehmer zu testen.

Elektrische Anschlüsse

Der Fahrdraht muss an die Stromversorgung deiner Modellbahn angeschlossen werden. Dies geschieht meist über Anschlusskabel, die an geeigneten Stellen des Fahrdrahts befestigt werden. Achte auf eine saubere und sichere Verkabelung, um Kurzschlüsse zu vermeiden.

• Stromquelle: Der Fahrdraht wird mit dem Pluspol deiner Stromversorgung verbunden.
• Erdung: Die Schienen dienen als Minuspol und müssen entsprechend angeschlossen sein.
• Isolierung: Achte darauf, dass der Fahrdraht nirgendwo direkten Kontakt zu metallischen Anlagenteilen oder Gebäuden hat, die nicht Teil des Stromkreises sein sollen.

Betrieb mit Oberleitung: Die Krönung des Modellbahnerlebnisses

Sobald die Oberleitung fachgerecht montiert ist, eröffnet sich dir eine neue Dimension des Modellbahnbetriebs. Die Züge können nun ihre Stromabnehmer senken und fahren authentisch über die Fahrdrähte.

Stromaufnahme der Loks

Nicht jede Lok ist für den Betrieb mit Oberleitung geeignet. Du benötigst Loks, die mit einem Stromabnehmer ausgestattet sind und über eine entsprechende Verkabelung verfügen, um den Strom vom Fahrdraht zu beziehen. Viele Hersteller bieten Modelle mit vorgerüsteten oder nachrüstbaren Stromabnehmern an. Bei digitalen Systemen ist darauf zu achten, dass der Decoder die Stromaufnahme über die Oberleitung unterstützt.

Problemloser Fahrbetrieb

Ein gut geplante und montierte Oberleitung sorgt für einen zuverlässigen Stromfluss. Achte auf folgende Punkte:

• Sauberkeit: Staub und Schmutz auf dem Fahrdraht können den Kontakt beeinträchtigen. Regelmäßiges Reinigen ist empfehlenswert.
• Stromabnehmer-Wartung: Stelle sicher, dass die Stromabnehmer deiner Loks sauber und leichtgängig sind.
• Kontaktprobleme: Sollten Kontaktprobleme auftreten, überprüfe die Spannung des Fahrdrahts, die Ausrichtung der Masten und die Qualität der Verbindungen.

Sicherheitshinweise

Auch auf der Modellbahn sind Sicherheitsaspekte zu beachten:

• Kurzschlüsse: Vermeide jeglichen ungewollten Kontakt des Fahrdrahts mit anderen leitenden Materialien.
• Stromquellen: Stelle sicher, dass deine Stromversorgung den Anforderungen entspricht und ordnungsgemäß abgesichert ist.
• Berührungsschutz: Bei Anlagen, die auch von Kindern genutzt werden, sollten die stromführenden Teile, insbesondere die Oberleitung, gut zugänglich und gleichzeitig vor ungewollter Berührung geschützt sein.

Übersicht: Schlüsselaspekte der Oberleitung auf der Modellbahn

Planung	Montage	Betrieb	Material & Technik
Maßstab und Systemwahl	Befestigung der Masten	Stromaufnahme der Loks	Auswahl des Fahrdrahts
Streckenplanung (Kurven, Bahnhöfe)	Verlegen des Fahrdrahts	Problemloser Fahrbetrieb	Auswahl der Masten und Isolatoren
Spannungsabhängigkeit und Durchhang	Elektrische Anschlüsse	Sicherheitshinweise	Spezialwerkzeuge und Zubehör
Gewünschter Detaillierungsgrad	Testläufe und Justierung	Wartung und Reinigung	Hersteller und Kompatibilität

Das sind die neuesten Oberleitungssystem Produkte mit der besten Bewertung

FAQ – Häufig gestellte Fragen zu Oberleitung auf der Modellbahn: Planung, Montage und Betrieb

Ist es schwierig, eine Oberleitung auf meiner Modellbahn zu montieren?

Die Montage einer Oberleitung erfordert Präzision und Geduld, ist aber für die meisten Modellbahner mit etwas Übung gut machbar. Der Schwierigkeitsgrad hängt stark vom gewünschten Detaillierungsgrad und der Komplexität der Anlage ab. Beginne am besten mit einem überschaubaren Abschnitt, um Erfahrungen zu sammeln.

Welchen Stromabnehmer benötige ich für meine Loks?

Du benötigst Loks, die mit einem passenden Stromabnehmer (Pantograf) ausgestattet sind. Viele Hersteller bieten Modelle an, die ab Werk dafür vorbereitet sind, oder bei denen ein Stromabnehmer nachgerüstet werden kann. Achte auf die Kompatibilität des Stromabnehmers mit deinem gewählten Oberleitungssystem.

Muss die gesamte Anlage mit Oberleitung ausgestattet sein?

Nein, du kannst auch nur bestimmte Streckenabschnitte oder Bahnhöfe mit Oberleitung ausstatten. Dies ist oft eine Frage des persönlichen Geschmacks und der betrieblichen Anforderungen. Viele Modellbahner entscheiden sich dafür, Hauptstrecken und Bahnhöfe oberleitungsfähig zu machen, während Rangiergleise oder Nebenstrecken ohne auskommen.

Wie reinige ich die Oberleitung am besten?

Staub und Schmutz können den Kontakt zwischen Stromabnehmer und Fahrdraht beeinträchtigen. Du kannst den Fahrdraht vorsichtig mit einem weichen Tuch, das leicht mit Reinigungsalkohol (Isopropanol) angefeuchtet ist, abwischen. Achte darauf, dass die Stromversorgung ausgeschaltet ist und keine feuchten Rückstände zurückbleiben.

Welchen Maßstab soll ich für meine Oberleitung wählen?

Der Maßstab deiner Oberleitung sollte immer dem Maßstab deiner Modellbahnanlage entsprechen. Wenn du beispielsweise eine Anlage im Maßstab H0 (1:87) hast, benötigst du auch Oberleitungszubehör im Maßstab H0. Die Maße der Masten, des Fahrdrahts und der Abstände sind entscheidend für die Vorbildtreue.

Was mache ich, wenn der Stromabnehmer nicht richtig auf dem Fahrdraht läuft?

Wenn dein Stromabnehmer Probleme hat, auf dem Fahrdraht zu laufen, überprüfe zunächst die Ausrichtung der Masten und die Spannung des Fahrdrahts. Möglicherweise ist der Fahrdraht zu tief oder zu hoch gespannt. Auch ein verbogener oder verschmutzter Stromabnehmer kann die Ursache sein. Kontrolliere, ob der Stromabnehmer leichtgängig ist und die richtigen Federkräfte aufweist.

Gibt es Unterschiede zwischen analogem und digitalem Betrieb mit Oberleitung?

Im Grunde ist die Stromzuführung über die Oberleitung für beide Systeme gleich. Bei digitalen Systemen ist jedoch zu beachten, dass der Decoder der Lok die Stromaufnahme über die Oberleitung korrekt verarbeiten kann. Moderne Digitaldecoder sind in der Regel dafür ausgelegt.
