Du stehst vor der Herausforderung, die Kabel deiner Modelleisenbahn sicher und zuverlässig zu verbinden, damit deine Züge reibungslos fahren und deine Signalanlagen korrekt funktionieren. Eine sorgfältige Verkabelung ist das Rückgrat jeder funktionierenden Modellbahnanlage und vermeidet Kurzschlüsse, Fehlfunktionen und Frustration.
Das sind die beliebtesten Kabelverbinder Produkte
Die Grundlage für sichere Verbindungen: Kabelarten und ihre Eigenschaften
Die Wahl der richtigen Kabel ist entscheidend für die Langlebigkeit und Zuverlässigkeit deiner Modelleisenbahnanlage. Unterschiedliche Bereiche deiner Anlage erfordern unterschiedliche Kabeltypen, um optimale Ergebnisse zu erzielen. Hier erhältst du einen Überblick über die gängigsten Kabelarten und ihre spezifischen Eigenschaften, die du für deine Projekte kennen solltest.
Gleichstromkabel (DC) für das Fahren
Für den Antrieb deiner Lokomotiven auf Gleichstrombahnen (DC) benötigst du spezielle Gleichstromkabel. Diese Kabel führen den Strom vom Trafo zu den Gleisen und anschließend zu den Lokomotiven. Die Isolation dieser Kabel ist besonders wichtig, um Kurzschlüsse zu verhindern, die im schlimmsten Fall zu Schäden an deinem Fahrregler oder Trafo führen könnten. Die Dicke des Kabels (Querschnitt) spielt eine entscheidende Rolle für die Strombelastbarkeit. Bei längeren Kabelwegen oder mehreren parallelen Zügen auf einem Gleisabschnitt solltest du dickere Kabel (z.B. 0,5 mm² oder 0,75 mm²) verwenden, um Spannungsverluste zu minimieren. Dünnere Kabel (z.B. 0,14 mm²) reichen für kurze Verbindungen oder weniger stromintensive Verbraucher aus.
Wechselstromkabel (AC) für Zubehör und Beleuchtung
Viele Zubehörteile deiner Modelleisenbahn, wie z.B. Weichenantriebe, Signale oder die Oberleitung, werden mit Wechselstrom (AC) betrieben. Hierfür sind Wechselstromkabel die richtige Wahl. Auch bei diesen Kabeln ist die Isolation essenziell. Die Anforderungen an den Querschnitt sind oft geringer als bei den Fahrdrahtkabeln, da die Verbraucher meist weniger Strom ziehen. Achte jedoch auf die farbliche Kennzeichnung der Kabel, um eine Verwechslung mit Gleichstromkabeln zu vermeiden.
Mehraderkabel für komplexe Schaltungen
Bei komplexeren Schaltungen, wie z.B. der Ansteuerung von Stellwerken, der Digitalzentrale oder der Belegungsmeldung von Gleisabschnitten, kommen häufig Mehraderkabel zum Einsatz. Diese Kabel beinhalten mehrere einzelne Adern, die jeweils unterschiedliche Funktionen übernehmen können. Das erleichtert die Verkabelung erheblich, da du nicht für jede einzelne Funktion ein neues Kabel verlegen musst. Die Adern innerhalb eines Mehraderkabels sind oft unterschiedlich farblich isoliert, was dir hilft, die einzelnen Leitungen auch nach der Montage auseinanderzuhalten. Achte bei der Auswahl auf die Gesamtzahl der Adern und den Querschnitt jeder einzelnen Ader, je nach Strombedarf der angeschlossenen Komponenten.
Abschirmkabel für digitale Signale
Wenn du eine digitale Modelleisenbahn betreibst, sind Abschirmkabel von besonderer Bedeutung, insbesondere für die Datenleitungen zwischen der Digitalzentrale und den Gleisen oder für die Rückmeldung von Lokomotiven. Die Abschirmung schützt die empfindlichen digitalen Signale vor äußeren Störeinflüssen, die zu Aussetzern oder Fehlfunktionen führen könnten. Achte darauf, dass die Abschirmung korrekt mit Masse verbunden ist, um ihre volle Wirkung zu entfalten.
Die richtige Technik: Kabel sicher und dauerhaft verbinden
Die Verbindungsarten von Kabeln auf deiner Modelleisenbahn sind vielfältig und hängen von der Art der Kabel und den angeschlossenen Komponenten ab. Eine fachgerechte Verbindung garantiert eine stabile Stromversorgung und minimiert das Risiko von Ausfällen.

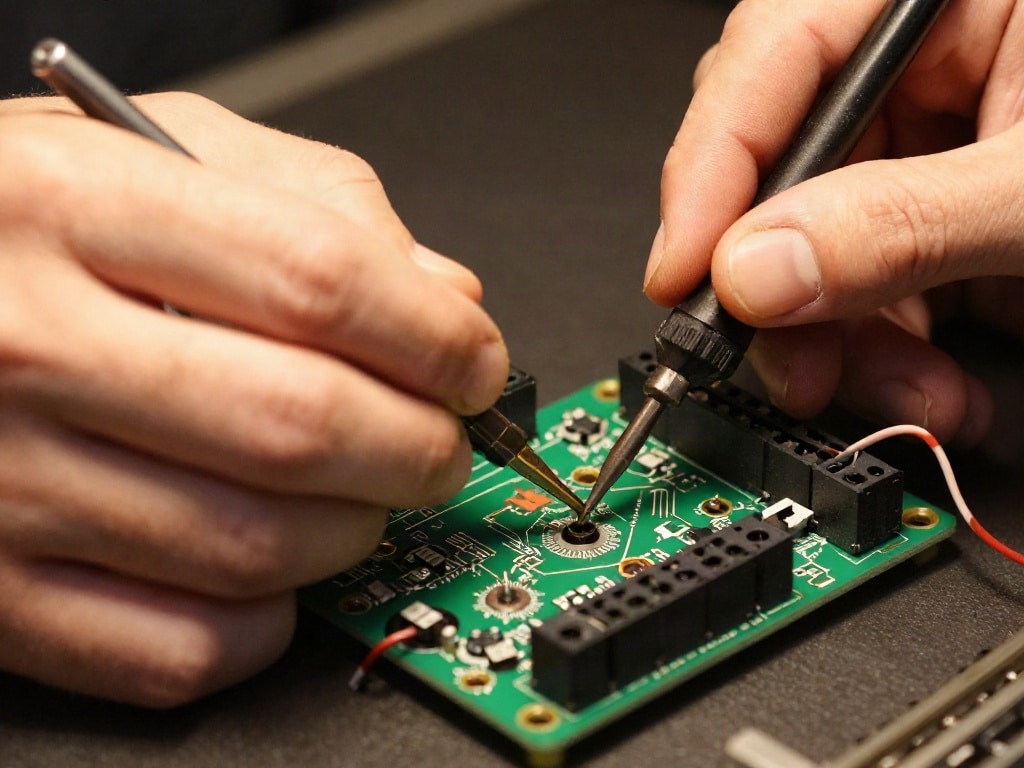

Löten: Die professionelle und dauerhafte Methode
Das Löten gilt als die professionellste und dauerhafteste Methode, um Kabel bei der Modelleisenbahn sicher zu verbinden. Hierbei werden die blanken Enden der Kabel mit Lötzinn und einem Lötkolben fest miteinander verbunden. Dies schafft eine elektrische und mechanisch stabile Verbindung. Vor dem Löten ist es wichtig, die Kabelenden sorgfältig abzulängen und die Isolation etwa 5-10 mm zurückzuziehen. Anschließend werden die blanken Kupferdrähte verzinnt, das heißt, mit einer dünnen Schicht Lötzinn überzogen. Dann werden die verzinnten Kabelenden miteinander verdrillt oder direkt verbunden und dann gemeinsam gelötet.
- Vorteile: Extrem stabile elektrische und mechanische Verbindung, geringer Übergangswiderstand, langlebig.
- Nachteile: Benötigt Übung, Werkzeug (Lötkolben, Lötzinn, Flussmittel), kann bei falscher Ausführung zu kalten Lötstellen führen.
- Anwendung: Unverzichtbar für alle Daueranschlüsse, Anschlüsse an Platinen, Gleisanschlüsse, Anschluss von Decodern.

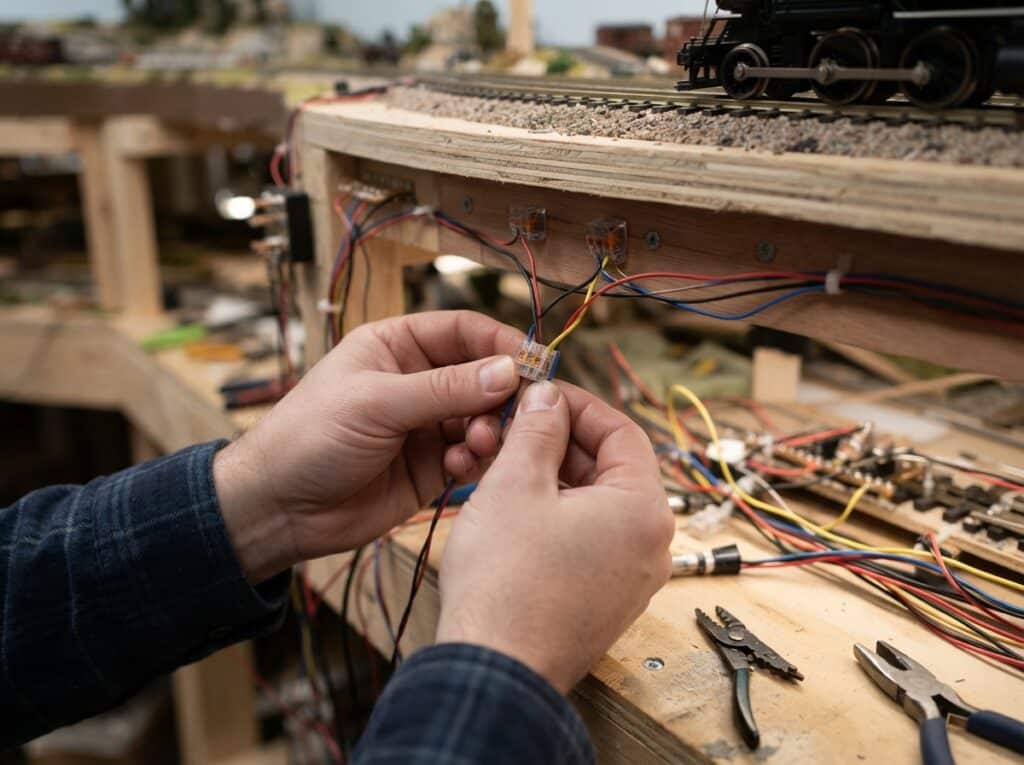

Steckverbinder: Flexibilität und einfache Handhabung
Steckverbinder bieten eine flexible und oft einfachere Alternative zum Löten, insbesondere für Komponenten, die du möglicherweise austauschen oder umstecken möchtest. Es gibt verschiedene Arten von Steckverbindern, die für Modelleisenbahnen geeignet sind:
- Schraubklemmen (z.B. Wago-Klemmen): Diese Klemmen ermöglichen eine werkzeuglose Verbindung von Drähten. Du schiebst einfach die abisolierten Kabelenden in die vorgesehenen Öffnungen. Sie sind ideal für schnelle und sichere Verbindungen von mehreren Kabeln an einem Punkt, z.B. bei der Stromverteilung. Achte auf die maximale Strombelastbarkeit der Klemmen.
- Litzenklemmen: Ähnlich wie Schraubklemmen, oft aber für kleinere Querschnitte konzipiert.
- Stift- und Buchsenleisten: Diese werden oft auf Platinen verwendet und ermöglichen ein steckbares Verbinden von Kabeln. Sie sind praktisch für den Anschluss von Modulen oder abnehmbaren Teilen.
- Hohlstecker und Buchsen: Häufig verwendet für den Anschluss von externen Netzteilen oder für den einfachen Austausch von Verbrauchern wie Beleuchtungseinheiten.
Wichtig bei Steckverbindern: Achte immer auf die richtige Ausführung für den vorgesehenen Querschnitt und die Strombelastbarkeit. Schlechte Steckverbindungen können zu Übergangswiderständen und damit zu Spannungsverlusten oder Überhitzung führen.
Aderendhülsen: Schutz und sicherer Halt für Litzen
Wenn du flexible Litzen verwendest, insbesondere in Verbindung mit Schraubklemmen oder Klemmleisten, sind Aderendhülsen unerlässlich. Eine Aderendhülse ist ein kleines Metallröhrchen, das auf das blanke Ende einer Litze aufgepresst wird. Dies verhindert, dass sich die einzelnen Drähte der Litze aufdröseln und sorgt für einen sauberen und sicheren Kontakt in der Klemme. Ohne Aderendhülse können sich einzelne Litzenstränge lösen und Kurzschlüsse verursachen oder schlechten Kontakt herstellen.
- Vorteile: Verhindert Aufdröseln von Litzen, sorgt für besseren Kontakt in Klemmen, schützt vor Kurzschlüssen durch abstehende Drähte.
- Nachteile: Erfordert ein spezielles Werkzeug (Crimpzange), zusätzlicher Arbeitsschritt.
- Anwendung: Immer dann, wenn Litzen in Schraubklemmen, Klemmleisten oder Federklemmen gesteckt werden.
Lüsterklemmen: Einfach, aber mit Einschränkungen
Lüsterklemmen sind eine einfache und kostengünstige Methode zur Verbindung von Kabeln. Sie bestehen aus einem Keramikkörper mit Schraubklemmen. Allerdings sind sie für die anspruchsvollen Bedingungen einer Modelleisenbahn oft nicht die erste Wahl.
- Vorteile: Sehr preiswert, einfach zu handhaben.
- Nachteile: Mechanisch nicht sehr stabil, können sich durch Vibrationen lösen, schlechter Übergangswiderstand bei Litzen, Keramikkörper kann brechen.
- Anwendung: Nur für sehr einfache, stationäre und niederstromige Anwendungen, wo keine besonderen mechanischen Belastungen zu erwarten sind. Für Fahrdrahtverbindungen sind sie ungeeignet.
Die Verkabelung planen und organisieren
Eine durchdachte Planung ist der Schlüssel zu einer übersichtlichen und fehlerfreien Verkabelung deiner Modelleisenbahn. Ein chaotisches Kabelgewirr ist nicht nur unschön, sondern auch fehleranfällig.
Stromversorgung und Verteilung
Bevor du mit dem Verlegen der Kabel beginnst, solltest du dir überlegen, wie du deine Anlage mit Strom versorgen möchtest. Dies beinhaltet die Wahl des Haupttrafos und die Verteilung des Stroms zu den einzelnen Anlagenteilen. Für eine flexible und sichere Stromverteilung sind Verteilerleisten oder Sammelschienen empfehlenswert. Diese ermöglichen es dir, mehrere Stromkreise zentral anzubinden und von dort aus die einzelnen Gleisabschnitte oder Verbraucher zu versorgen.
- Gleisstrom: Trenne den Gleisstrom für die Fahrspannung von der Stromversorgung für Zubehör und Beleuchtung. Dies verhindert Störungen und erleichtert die Fehlersuche.
- Zusatzstromkreise: Plane separate Stromkreise für Weichen, Signale, Entkupplungsgleise und andere Verbraucher. Dies entlastet den Hauptstromkreis und ermöglicht eine gezielte Steuerung.
Farbliche Kennzeichnung und Beschriftung
Eine konsequente farbliche Kennzeichnung deiner Kabel ist Gold wert. Nutze die verschiedenen Farben der Kabel, um unterschiedliche Funktionen zu kennzeichnen (z.B. Rot für Gleisstrom positiv, Schwarz für Gleisstrom negativ, Gelb für Weichensteuerung). Ergänzend dazu ist eine detaillierte Beschriftung der Kabelenden unerlässlich. Verwende Kabelbeschriftungsgeräte oder kleine Etiketten, um zu dokumentieren, welcher Stromkreis oder welche Komponente von welchem Kabel versorgt wird. Dies erleichtert nicht nur die Installation, sondern auch die spätere Wartung und Fehlersuche erheblich.
Kabelverlegung und -führung
Die Art und Weise, wie du deine Kabel verlegst, hat großen Einfluss auf die Übersichtlichkeit und Sicherheit deiner Anlage. Nutze Kabelkanäle, Kabelbinder oder Kabelclips, um die Kabel ordentlich zu bündeln und zu führen. Verlege die Kabel möglichst an den Rändern deiner Anlage oder unter der Anlage, um das Erscheinungsbild deiner Modellwelt nicht zu beeinträchtigen. Achte darauf, dass die Kabel nicht geknickt oder gequetscht werden, da dies zu Kabelbrüchen führen kann. Vermeide es, Stromkabel und Signal- oder Datenkabel parallel und dicht nebeneinander zu verlegen, um elektromagnetische Störungen zu minimieren.
Häufige Probleme und Lösungen bei der Kabelverbindung
Auch bei sorgfältigster Arbeit können Probleme auftreten. Hier sind einige der häufigsten Herausforderungen und wie du sie am besten meisterst.
Kurzschlüsse
Ursache: Freiliegende Kupferdrähte berühren sich oder berühren leitende Teile, die nicht dafür vorgesehen sind. Dies kann durch unzureichende Isolation, beschädigte Kabel oder fehlerhafte Verbindungen geschehen.
Lösung: Überprüfe alle Kabelverbindungen und isoliere freiliegende Drähte sofort. Verwende Isolationstape oder Schrumpfschläuche. Stelle sicher, dass alle Verbindungen fest sitzen und die Isolation der Kabel intakt ist. Eine gute Planung und ordentliche Kabelverlegung minimieren das Risiko.
Spannungsverluste
Ursache: Zu dünne Kabelquerschnitte bei langen Kabelwegen oder zu vielen Verbrauchern, schlechte Kontakte in Verbindungen (Übergangswiderstände).
Lösung: Verwende bei längeren Kabelwegen und/oder höheren Stromstärken dickere Kabel. Achte auf saubere und feste Verbindungen. Bei älteren Anlagen können auch abgenutzte Kabel oder korrodierte Anschlüsse zu Spannungsverlusten führen.
Wackelkontakte
Ursache: Kabel sind nicht fest genug in Klemmen, Lötstellen sind brüchig, Steckverbindungen haben Spiel.
Lösung: Überprüfe alle Verbindungen und ziehe Schraubklemmen nach. Lote wackelige Lötstellen neu. Verwende Aderendhülsen bei Litzen in Klemmen. Stelle sicher, dass Steckverbindungen fest sitzen.
Fehlfunktionen von Zubehör (Signale, Weichen etc.)
Ursache: Falsche Verkabelung, defekte Kabel, unzureichende Stromversorgung, fehlerhafte Decoder.
Lösung: Überprüfe Schaltpläne und die Verkabelung Schritt für Schritt. Teste die betroffenen Komponenten einzeln mit einem separaten Stromkreis. Miss die Spannung an der Komponente nach. Bei digitalen Systemen sind oft die Decoder die Fehlerquelle.
Übersicht: Wichtige Aspekte der Kabelverbindung
| Kategorie | Beschreibung | Wichtige Punkte | Empfohlene Methoden |
|---|---|---|---|
| Kabelwahl | Auswahl des richtigen Kabeltyps für die jeweilige Anwendung (Gleichstrom, Wechselstrom, Mehrader, Abschirmung). | Querschnitt (mm²), Isolation, Flexibilität, Farbe. | DC-Kabel für Fahrbetrieb, AC-Kabel für Zubehör, Mehraderkabel für Steuerungen. |
| Verbindungstechniken | Methoden zur sicheren und dauerhaften Verbindung von Kabelenden. | Elektrische Leitfähigkeit, mechanische Stabilität, Langlebigkeit. | Löten, Steckverbinder (Schraub-/Federklemmen), Aderendhülsen. |
| Planung und Organisation | Systematisches Vorgehen bei der Verlegung und Organisation der Kabel. | Übersichtlichkeit, Zugänglichkeit, Vermeidung von Störungen. | Farbliche Kennzeichnung, Beschriftung, Kabelkanäle, Verteilerleisten. |
| Fehlervermeidung | Präventive Maßnahmen zur Vermeidung von Kurzschlüssen und Fehlfunktionen. | Sichere Isolation, feste Verbindungen, richtige Dimensionierung. | Regelmäßige Inspektion, Verwendung von Aderendhülsen, Vermeidung von Knicken. |
Das sind die neuesten Kabelverbinder Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Kabel bei der Modelleisenbahn sicher verbinden
Welchen Kabelquerschnitt benötige ich für die Gleisversorgung?
Für die Gleisversorgung empfiehlt sich in der Regel ein Kabelquerschnitt von mindestens 0,5 mm², bei größeren Anlagen oder längeren Kabelwegen auch 0,75 mm². Dies minimiert Spannungsverluste und stellt eine gleichmäßige Stromversorgung der Lokomotiven sicher. Für kurze Verbindungen zu Weichen oder Signalen können dünnere Kabel (z.B. 0,14 mm² oder 0,25 mm²) ausreichen, sofern die Stromaufnahme gering ist.
Ist es notwendig, alle Kabel zu löten?
Löten ist die beste und dauerhafteste Verbindungsmethode, besonders für die Gleisanschlüsse und direkte Verbindungen zu Decodern oder Platinen. Für weniger kritische Verbindungen oder dort, wo Flexibilität gewünscht ist, sind hochwertige Steckverbinder wie Schraubklemmen (z.B. Wago) oder Federklemmen eine gute Alternative, besonders wenn sie mit Aderendhülsen für Litzen verwendet werden. Wichtig ist in jedem Fall eine feste und niederohmige Verbindung.
Wie verhindere ich Kurzschlüsse durch Litzen?
Litze, also flexible Kabel mit vielen feinen Einzeldrähten, kann sich leicht aufdröseln. Um Kurzschlüsse zu vermeiden, solltest du die abisolierten Enden von Litzen immer mit einer Aderendhülse versehen, bevor du sie in Schraub- oder Federklemmen steckst. Dadurch werden die Einzeldrähte gebündelt und ein sicherer Kontakt gewährleistet.
Welche Farben haben die Kabel typischerweise bei Modelleisenbahnen?
Es gibt keine universelle Farbkodierung, aber gängige Konventionen sind: Rot oft für Plus (+) oder Rückleitung, Schwarz für Minus (-) oder Stromabnahme. Bei Digitalbahnen können spezifische Farben für Datenleitungen (z.B. blau, weiß) verwendet werden. Für Zubehör wie Weichen oder Signale werden oft braune oder graue Kabel genutzt. Die beste Praxis ist jedoch, die Farben konsequent für bestimmte Funktionen zu verwenden und alles sorgfältig zu beschriften.
Was sind die Nachteile von Lüsterklemmen bei der Modelleisenbahn?
Lüsterklemmen sind oft nicht ideal für Modelleisenbahnen, da sie mechanisch nicht sehr stabil sind und sich durch Vibrationen lösen können. Sie können auch einen höheren Übergangswiderstand aufweisen, insbesondere bei Litzen. Bei empfindlichen Stromkreisen oder Verbindungen, die Vibrationen ausgesetzt sind, ist es ratsam, auf robustere Verbindungsmethoden wie Löten oder hochwertige Schraubklemmen zurückzugreifen.
Wie gehe ich vor, wenn ein Kabel beschädigt ist?
Wenn ein Kabel beschädigt ist, solltest du es umgehend ersetzen oder reparieren. Bei leichten Beschädigungen der Isolation kannst du versuchen, sie mit hochwertigem Isolierband oder einem Schrumpfschlauch zu reparieren. Bei einem Kabelbruch oder größeren Schäden muss das Kabel vollständig ausgetauscht werden, um die Sicherheit und Zuverlässigkeit der Anlage zu gewährleisten.
Benötige ich spezielle Werkzeuge für die Verkabelung?
Ja, für eine professionelle und sichere Verkabelung sind einige Spezialwerkzeuge empfehlenswert: Ein guter Lötkolben mit feiner Spitze, Lötzinn, eine Crimpzange für Aderendhülsen, ein gutes Abisolierwerkzeug und ein Multimeter zur Fehlersuche und Überprüfung der Verbindungen. Kabelbinder und Kabelclips helfen bei der Organisation.
