Wenn du die Leistung deiner Modelleisenbahnanlage maximieren und sicherstellen möchtest, dass alle Züge gleichmäßig mit Strom versorgt werden, ist die Ringleitung die effektivste Lösung. Sie ist der Schlüssel für ein störungsfreies Fahrerlebnis, besonders auf größeren Anlagen oder bei ambitionierten Rangierspielen.
Das sind die beliebtesten Modellbahn Ringleitung Produkte
Warum eine Ringleitung für deine Modelleisenbahn unverzichtbar ist
Eine Ringleitung, auch bekannt als Rundkabel oder Stromkreis-Verteilung, ist das Rückgrat jeder gut durchdachten Modelleisenbahnanlage. Sie adressiert das grundlegende Problem von Spannungsabfällen, die bei einfachen Anschlussvarianten unweigerlich auftreten. Je länger die Kabelwege sind und je mehr Fahrzeuge gleichzeitig Strom ziehen, desto deutlicher machen sich diese Verluste bemerkbar. Dies äußert sich in ruckelnden Zügen, schwachen Lichtern und im schlimmsten Fall in hängenbleibenden Lokomotiven. Die Ringleitung verteilt die Energie von einem oder mehreren Einspeisepunkten gleichmäßig über die gesamte Anlage, was eine konstante und stabile Spannungsversorgung gewährleistet. Dies ist besonders wichtig für digitale Systeme (DCC, MFX etc.), die empfindlich auf Spannungsschwankungen reagieren.
Die Funktionsweise der Ringleitung verstehen
Das Grundprinzip der Ringleitung ist denkbar einfach und doch so effektiv. Anstatt die gesamte Anlage von einem einzigen Punkt aus zu versorgen, wird ein geschlossener Stromkreis (ein Ring) um die Anlage herum verlegt. Von diesem Ring zweigen dann kurze Kabelstücke ab, um die einzelnen Gleisabschnitte mit Strom zu versorgen. Der entscheidende Vorteil liegt darin, dass jeder Punkt auf der Anlage von zwei Seiten mit Strom versorgt wird. Selbst wenn ein Teil des Rings aus irgendeinem Grund unterbrochen wäre, würde die Stromversorgung für den Großteil der Anlage weiterhin gewährleistet bleiben. Diese Redundanz und die kurze Distanz zwischen Einspeisepunkt und Verbraucher minimieren Spannungsabfälle erheblich.
Vorteile einer Ringleitung im Überblick
- Gleichmäßige Stromversorgung: Deine Lokomotiven erhalten stets die optimale Spannung, unabhängig von ihrem Standort auf der Anlage.
- Minimierung von Spannungsabfällen: Deutlich geringere Verluste durch kürzere Zuleitungen zu den einzelnen Gleisabschnitten.
- Höhere Zuverlässigkeit: Deutlich weniger Störungen, Hängenbleiben von Zügen oder Ausfälle durch Strommangel.
- Optimale Leistung für digitale Systeme: Digitale Decoder arbeiten präziser und zuverlässiger.
- Einfache Erweiterbarkeit: Neue Gleisabschnitte können problemlos in das bestehende System integriert werden.
- Fehlersuche vereinfacht: Bei Problemen ist die Ursache durch die segmentierte Einspeisung oft schneller zu lokalisieren.
- Flexibilität bei der Gestaltung: Ermöglicht komplexere Anlagenlayouts, ohne sich Sorgen um die Stromversorgung machen zu müssen.
Planung deiner Ringleitung: Der erste Schritt zum Erfolg
Bevor du mit dem Verlegen der Kabel beginnst, ist eine sorgfältige Planung unerlässlich. Dies erspart dir später viel Zeit und Frust. Berücksichtige die Größe deiner Anlage, die Anzahl der benötigten Einspeisepunkte und die gewünschte Flexibilität.:
- Anlagenlayout: Skizziere dein Gleisoval und alle Nebenstrecken. Markiere, wo du Strom benötigen wirst.
- Größe und Form: Bei länglichen oder komplex geformten Anlagen ist eine Ringleitung besonders wichtig.
- Strombedarf: Schätze grob den maximalen Strombedarf deiner Anlage ab, insbesondere wenn du viele Lichter oder stromfressende Weichenantriebe hast.
- Einspeisepunkte: Plane, wo du Strom in die Ringleitung einspeisen wirst. Bei größeren Anlagen sind mehrere Einspeisepunkte sinnvoll, um die Last aufzuteilen.
- Kabelquerschnitt: Wähle Kabel mit ausreichendem Querschnitt, um den Stromverlust zu minimieren. Für die meisten Anlagen sind Kabel mit 0,5 mm² oder 0,75 mm² Querschnitt gut geeignet.
- Trennung von Gleisstrom und Zubehörstrom: Überlege, ob du separate Stromkreise für Gleisstrom und für Zubehör wie Weichen, Signale und Beleuchtung benötigst. Dies erhöht die Zuverlässigkeit und vereinfacht die Fehlersuche.
Umsetzung der Ringleitung: Schritt für Schritt
Die Installation einer Ringleitung ist auch für Modellbahner mit etwas handwerklichem Geschick gut machbar. Hier ist eine schrittweise Anleitung:
1. Materialbeschaffung
Besorge dir die notwendigen Materialien:
- Kabel: Mehradriges Kabel (z.B. Lautsprecherkabel oder spezielles Modellbahnkabel) in ausreichender Länge und geeignetem Querschnitt.
- Anschlussklemmen: Zum einfachen und sicheren Verbinden der Kabel. Federklemmen (z.B. Wago-Klemmen) oder Schraubklemmen sind hierfür ideal.
- Stromverteiler: Kleine Verteilerblöcke oder eine entsprechende Platine, um die Kabel von der Ringleitung zu den einzelnen Gleisabschnitten zu führen.
- Steckverbinder: Falls du modulare Abschnitte baust.
- Werkzeug: Abisolierzange, Seitenschneider, Schraubendreher, eventuell Lötkolben (falls du löten möchtest).

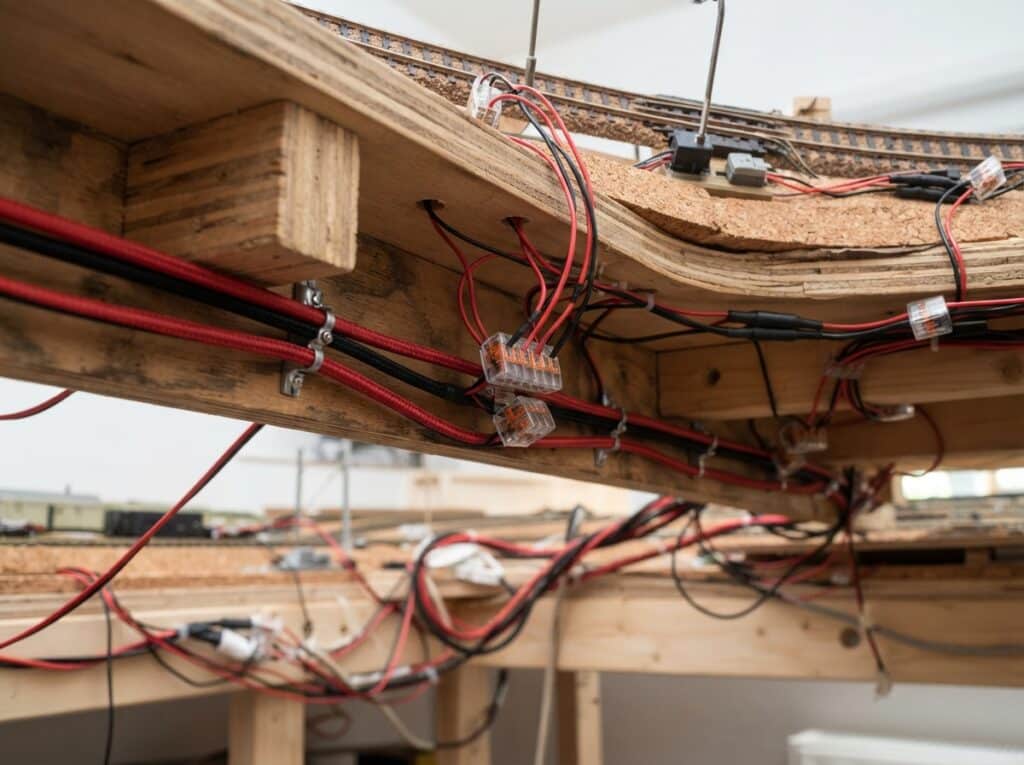

2. Verlegen des Ringes
Beginne damit, das Kabel für die Ringleitung um deine Anlage herum zu verlegen. Achte darauf, dass du es gut zugänglich, aber dennoch geschützt verlegst. Unter der Anlage oder entlang des Anlagenrands sind gängige Orte.
3. Setzen der Einspeisepunkte
Entscheide dich für die Anzahl und Position deiner Einspeisepunkte. Diese werden direkt an das Ringkabel angeschlossen. Bei digitalen Anlagen empfiehlt es sich, mindestens zwei Einspeisepunkte im Abstand von ca. 1,5 bis 2 Metern zu verwenden, um die Belastung des Stromversorgungssystems gleichmäßig zu verteilen.
4. Anschließen der Gleisabschnitte
Von jedem Einspeisepunkt (oder von Verteilern, die an den Einspeisepunkten angeschlossen sind) werden nun kurze Kabel zu den einzelnen Gleisabschnitten geführt. Diese Kabel sollten so kurz wie möglich gehalten werden. Achte auf eine saubere und sichere Verbindung an beiden Enden.
5. Trennung von Gleis und Zubehör (optional, aber empfohlen)
Wenn du ein separates Bussystem für Zubehör planst, verlege dafür ein weiteres Ringkabel. Dieses wird dann für die Stromversorgung von Weichenantrieben, Signalen, Entkupplungsgleisen und Beleuchtung genutzt. Die Einspeisung für das Zubehör erfolgt ebenfalls über separate Anschlusspunkte.
6. Überprüfung und Test
Nachdem alle Verbindungen hergestellt sind, überprüfe jede einzelne Verbindung auf Festigkeit und korrekte Polung. Beginne mit einem Spannungsmessgerät, um sicherzustellen, dass die Spannung an verschiedenen Punkten der Ringleitung und an den Gleisanschlüssen korrekt ist. Schalte dann die Anlage ein und teste die Stromversorgung mit einigen Fahrzeugen.
Kabelquerschnitt und Spannungsverlust: Was du wissen musst
Der Querschnitt der verwendeten Kabel spielt eine entscheidende Rolle für die Effektivität deiner Ringleitung. Ein zu geringer Querschnitt führt zu einem erhöhten Widerstand und somit zu Spannungsverlusten, selbst bei einer Ringleitung. Hier sind einige Richtlinien:
| Anwendung | Empfohlener Kabelquerschnitt (mm²) | Maximale Leitungslänge (ca.) |
|---|---|---|
| Ringleitung (hauptsächlich für Gleisstrom) | 0,5 – 0,75 | bis 15 Meter |
| Kurze Zuleitungen zu Gleisabschnitten | 0,25 – 0,5 | bis 1 Meter |
| Ringleitung für Zubehör (weniger Strom) | 0,25 – 0,5 | bis 10 Meter |
| Direkte Versorgung einzelner Verbraucher (z.B. Lokschuppen) | 0,14 – 0,25 | sehr kurz |
Hinweis: Dies sind allgemeine Richtwerte. Für sehr große Anlagen oder Anlagen mit sehr hohem Strombedarf (z.B. durch viele stromfressende Weichenantriebe gleichzeitig) kann ein größerer Querschnitt sinnvoll sein.
Die Ringleitung für digitale Systeme (DCC, MFX etc.)
Digitale Modellbahnsysteme sind besonders anspruchsvoll, was die Stromversorgung angeht. Sie senden kurze Impulse, die für die Decoder der Lokomotiven notwendig sind. Wenn die Spannung an diesen Impulsen zu stark abfällt, können die Decoder diese nicht mehr richtig interpretieren. Dies führt zu unerklärlichem Verhalten der Züge oder zum Totalausfall.
Eine Ringleitung ist daher bei digitalen Anlagen nicht nur wünschenswert, sondern oft eine absolute Notwendigkeit. Die konstante Spannung, die durch die Ringleitung gewährleistet wird, sorgt dafür, dass die digitalen Signale sauber übertragen werden und die Decoder ihre Arbeit zuverlässig verrichten können. Achte bei digitalen Systemen darauf, dass du die Hauptstromversorgung (z.B. vom Booster zum Gleis) direkt an die Ringleitung anbindest und nicht nur an einen einzelnen Punkt des Gleises.
Praktische Tipps für deine Ringleitung
- Kabelkennzeichnung: Verwende unterschiedliche Farben für Gleisstrom (rot/braun und blau/grau) und Zubehörstrom (z.B. gelb/grün). Das erleichtert die Fehlersuche enorm.
- Saubere Verbindungen: Achte auf wirklich feste und saubere Kabelverbindungen. Lose Kontakte sind eine häufige Fehlerquelle.
- Zugentlastung: Sorge dafür, dass die Kabel nicht unter Zug stehen, besonders an den Anschlusspunkten.
- Modularität: Wenn du vorhast, deine Anlage später zu erweitern oder zu transportieren, plane von Anfang an modulare Verbindungen ein.
- Sicherheit: Bei höherer Spannung (z.B. bei größeren Anlagen mit separater Stromversorgung) stets auf elektrische Sicherheit achten.
Häufig gestellte Fragen zu Ringleitung für die Modelleisenbahn
Was ist eine Ringleitung im Modellbahnbereich?
Eine Ringleitung ist ein geschlossener Stromkreis (ein Ring), der um die Modelleisenbahnanlage verlegt wird. Von diesem Ring werden dann die einzelnen Gleisabschnitte mit Strom versorgt, was eine gleichmäßige und stabile Spannungsversorgung über die gesamte Anlage gewährleistet.
Warum ist eine Ringleitung bei digitalen Systemen so wichtig?
Digitale Systeme wie DCC sind empfindlich auf Spannungsschwankungen. Eine Ringleitung liefert eine konstante Spannung, die für die korrekte Übertragung der digitalen Signale an die Lok-Decoder unerlässlich ist. Ohne Ringleitung kann es zu Störungen und Ausfällen kommen.
Welchen Kabelquerschnitt sollte ich für meine Ringleitung verwenden?
Für die Ringleitung selbst werden in der Regel Kabel mit einem Querschnitt von 0,5 mm² bis 0,75 mm² empfohlen. Für kürzere Zuleitungen zu den Gleisabschnitten reichen oft 0,25 mm² bis 0,5 mm² aus. Wichtig ist, den Spannungsabfall über die Länge des Kabels zu minimieren.
Kann ich eine Ringleitung auch für die Stromversorgung von Zubehör verwenden?
Ja, das ist sogar sehr empfehlenswert. Du kannst für das Zubehör (Weichen, Signale, Beleuchtung) ein separates Ringkabel verlegen. Dies entkoppelt die Stromversorgung des Zubehörs vom Gleisstrom und erhöht die Zuverlässigkeit beider Systeme.
Wie viele Einspeisepunkte sollte ich für meine Ringleitung einplanen?
Bei kleineren Anlagen reicht oft ein Einspeisepunkt. Bei größeren Anlagen sind jedoch mindestens zwei Einspeisepunkte im Abstand von etwa 1,5 bis 2 Metern ratsam, um die Strombelastung gleichmäßig zu verteilen und Spannungsverluste weiter zu reduzieren.
Muss ich beim Verlegen der Ringleitung etwas Besonderes beachten?
Achte auf saubere und feste Verbindungen. Verwende ausreichend dimensionierte Kabel, um Spannungsverluste zu minimieren. Eine gute Beschriftung der Kabel vereinfacht die spätere Fehlersuche. Verlege die Kabel so, dass sie gut zugänglich, aber vor Beschädigungen geschützt sind.
Was passiert, wenn ein Teil der Ringleitung unterbrochen ist?
Da die Stromversorgung von mehreren Seiten erfolgt, kann es sein, dass nur ein kleinerer Bereich der Anlage betroffen ist. Die restliche Anlage bleibt weiterhin mit Strom versorgt, was die Fehlersuche erleichtert und das Risiko eines kompletten Anlagenstillstands minimiert.
