Entscheidend für die Funktionalität und Effizienz deines Modellbahn-Schattenbahnhofs ist die sorgfältige Planung von Anzahl, Länge und Anordnung der Gleise. Eine optimierte Planung minimiert Engpässe und ermöglicht einen reibungslosen Zugbetrieb, egal ob du auf einem Teppich oder einer festen Anlage baust.
Das sind die beliebtesten Schattenbahnhof Gleisplan Produkte
| Rank | Vorschau | Produkt | Preis | Kaufen |
|---|---|---|---|---|
| 1 |
|
Modellbau 2 ... | 9,95 € | ZUM TOP ANGEBOT » |
Grundlagen der Schattenbahnhof-Planung
Ein Schattenbahnhof ist das unsichtbare Herzstück jeder Modellbahnanlage, das Züge sicher abstellt, Rangieraufgaben ermöglicht und den Betriebsablauf maßgeblich beeinflusst. Die Entscheidung über die Anzahl der Gleise, deren Längen und die Art ihrer Anordnung ist daher von fundamentaler Bedeutung für die spätere Betriebssicherheit und den Spaß am Hobby.
Die richtige Anzahl der Gleise ermitteln
Die benötigte Anzahl der Gleise in deinem Schattenbahnhof hängt primär von der Komplexität deines geplanten Zugverkehrs und der Größe deiner Fahrzeugsammlung ab. Bedenke dabei folgende Aspekte:
- Zugzusammenstellung: Plane für jeden Zug, den du gleichzeitig im Schattenbahnhof abstellen möchtest, ein eigenes Gleis ein. Berücksichtige auch potenzielle zusätzliche Züge für zukünftige Erweiterungen oder besondere Betriebsszenarien.
- Rangierbedarf: Wenn du im Schattenbahnhof rangieren möchtest (z.B. Umsetzen von Loks, bilden von Ganzzügen), benötigst du zusätzliche Gleise, die als Abstellflächen oder für den Umsetzvorgang dienen. Freie Gleise sind essenziell, um Blockaden zu vermeiden.
- Pendelzüge: Für Anlagen mit Pendelzügen, die an beiden Enden der Anlage kehren, ist es ratsam, separate Gleise einzuplanen, um eine Kollision mit anderen Zugläufen zu verhindern.
- Langzeitabstellung: Wenn du bestimmte Züge längere Zeit nicht im Fahrdienst einsetzen möchtest, aber dennoch griffbereit halten willst, plane hierfür gesonderte Abstellgleise ein.
- Reserve: Es ist immer ratsam, ein bis zwei Gleise als Reserve einzuplanen. Diese können für unvorhergesehene Situationen, Wartungsarbeiten an anderen Gleisen oder einfach für zukünftige Erweiterungen genutzt werden.
Als Faustregel gilt: Beginne mit einer Schätzung basierend auf deinen aktuellen Fahrzeugen und addiere mindestens 20-30% als Puffer für zukünftige Entwicklungen und betriebliche Flexibilität.
Optimale Gleislängen für deinen Schattenbahnhof
Die Länge der einzelnen Gleise in deinem Schattenbahnhof ist ein kritischer Faktor, der direkt die Art und Weise beeinflusst, wie lange Züge du sicher abstellen kannst. Berücksichtige hierbei nicht nur die Länge deiner längsten Fahrzeuge, sondern auch die erforderlichen Sicherheitsabstände.
- Maximalzuglänge: Miss die Länge deiner längsten geplanten Züge (Lok + Wagen). Addiere hierzu die Länge von mindestens einem Wagen oder einer Lok als Sicherheitsabstand, um ein Überstehen des Zuges in den nächsten Weichenbereich oder eine Gleisverbindung zu verhindern.
- Sicherheitsabstände: Plane zwischen den einzelnen Zügen auf einem Gleis oder zwischen Zügen auf benachbarten Gleisen ausreichende Abstände ein. Dies verhindert nicht nur Kollisionen, sondern erleichtert auch das Auf- und Abkuppeln, falls dies im Schattenbahnhof vorgesehen ist. Ein Abstand von mindestens 10-15 cm ist hierbei empfehlenswert.
- Weichen und Kreuzungen: Berücksichtige die Längen von Weichen und Kreuzungen, die du in deinem Schattenbahnhof integrierst. Diese Bauteile beanspruchen zusätzlichen Raum und müssen in die Gesamtlänge des Gleises eingerechnet werden.
- Fahrzeuge mit besonderen Anforderungen: Berücksichtige, ob du längere Güterwagen, Doppelstockwagen oder spezielle Triebzüge planst, die möglicherweise mehr Platz benötigen.
- Gleislänge pro Zugtyp: Es ist sinnvoll, nicht alle Gleise exakt gleich lang zu gestalten. Einige Gleise können für längere Züge ausgelegt sein, während andere kürzere Loks und Wagen aufnehmen. Dies erhöht die Flexibilität deiner Gleisnutzung.
Denke daran, dass ein zu kurzes Gleis die Betriebsfähigkeit für bestimmte Züge stark einschränken kann. Lieber etwas mehr Länge einplanen, als später festzustellen, dass der Lieblingszug nicht mehr passt.
Layout und Anordnung der Gleise
Die Art und Weise, wie du die Gleise in deinem Schattenbahnhof anordnest, hat direkte Auswirkungen auf den Platzbedarf, die Zugänglichkeit und die betriebliche Effizienz. Es gibt verschiedene bewährte Layout-Prinzipien, die du an deine Bedürfnisse anpassen kannst.

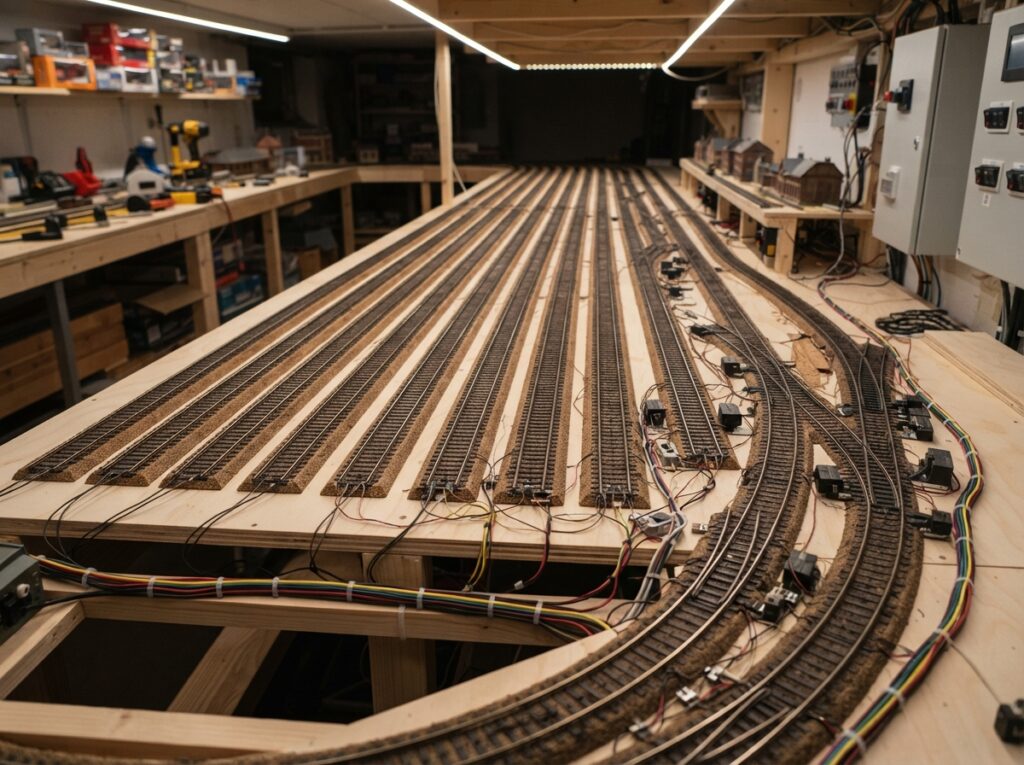

- Parallele Gleisanordnung: Die einfachste und platzsparendste Anordnung ist die parallele Führung der Gleise. Diese eignen sich gut für rechteckige oder quadratische Schattenbahnhöfe. Hierbei werden die Gleise nebeneinander verlegt, oft mit einer Ausfahrt über eine oder mehrere Weichenstraßen.
- Fächerförmige Anordnung: Bei dieser Anordnung laufen die Gleise von einem gemeinsamen Punkt (oft einer Weichenstraße) fächerförmig auseinander. Dies kann die Ausfahrt auf mehrere Strecken vereinfachen und wird häufig bei Rundläufen oder Anlagen mit vielen Abzweigungen eingesetzt. Der Platzbedarf nach hinten ist hierbei tendenziell größer.
- Stufenförmige oder versetzte Anordnung: Eine versetzte Anordnung, bei der sich die Gleise leicht überlappen oder versetzt zueinander angeordnet sind, kann den Platzbedarf in der Tiefe reduzieren, erfordert aber oft komplexere Weichenkombinationen. Dies ist besonders nützlich, wenn der verfügbare Platz begrenzt ist.
- Ein- und Ausfahrten: Die Positionierung der Ein- und Ausfahrten ist entscheidend. Ideal ist es, wenn die Ausfahrten so gestaltet sind, dass sie möglichst wenig kreuzen und dem Zugverkehr eine klare Richtung geben. Eine zentrale Ausfahrtsweiche oder mehrere getrennte Ausfahrten sind gängige Lösungen.
- Zugänglichkeit: Plane deine Gleise so, dass du auch an die hintersten Gleise gut herankommst, um Züge aufzulegle oder Störungen zu beheben. Dies kann durch eine entsprechende Tiefe des Schattenbahnhofs oder durch die Möglichkeit, einzelne Bereiche leicht zugänglich zu machen, erreicht werden.
- Modulare Bauweise: Bei großen Schattenbahnhöfen kann es sinnvoll sein, diese modular aufzubauen. Einzelne Segmente können vorgefertigt und dann miteinander verbunden werden. Dies erleichtert den Bau und eventuelle Umbauten.
Die Wahl des Layouts sollte immer im Einklang mit dem verfügbaren Platz, der gewünschten Zugänglichkeit und dem betrieblichen Konzept deiner Anlage stehen.
Wichtige Überlegungen zur Gleisgestaltung
Neben der reinen Anzahl und Länge der Gleise gibt es weitere wichtige Aspekte, die du bei der Planung deines Schattenbahnhofs berücksichtigen solltest, um eine optimale Funktion zu gewährleisten.
Digitale Steuerung und Automatisierung
Moderne Schattenbahnhöfe profitieren enorm von digitaler Steuerung und Automatisierung. Dies betrifft sowohl die Gleisfreimeldung als auch die Steuerung von Weichen und Zügen.
- Gleisfreimeldung: Sensoren (z.B. Reedkontakte, stromführende Schienenabschnitte) informieren die Steuereinheit darüber, ob ein Gleis belegt ist. Dies ist essentiell für die automatische Zugsteuerung und die Vermeidung von Kollisionen.
- Weichensteuerung: Alle Weichen im Schattenbahnhof sollten elektrisch schaltbar sein. Dies kann über Decoder geschehen, die von einer Digitalzentrale oder einer separaten Steuersoftware angesteuert werden.
- Blockbetrieb: Durch die Kombination von Gleisfreimeldung und Weichensteuerung kannst du einen automatischen Blockbetrieb realisieren. Züge fahren sicher in den nächsten freien Block ein, ohne dass du manuell eingreifen musst.
- Szenarien und Fahrpläne: Mit einer geeigneten Software kannst du komplexe Fahrpläne und Betriebsszenarien erstellen, die deinen Schattenbahnhof dynamisch und abwechslungsreich gestalten.
- Rückmeldung: Eine zuverlässige Rückmeldung über den Zustand der Gleise und Weichen an deine Digitalzentrale oder Software ist unerlässlich für einen reibungslosen Automatikbetrieb.
Zugänglichkeit und Wartung
Ein gut zugänglicher Schattenbahnhof ist Gold wert. Wenn du Züge einfach auf- und abgleisen kannst und bei Problemen schnell an alle Bereiche herankommst, spart dies viel Frustration.
- Tiefe der Anlage: Plane die Tiefe deines Schattenbahnhofs so, dass du bequem an alle Gleise gelangst. Bei sehr tiefen Anlagen können ausziehbare Elemente oder eine Traverse sinnvoll sein.
- Freiräume: Lasse ausreichend Freiraum zwischen den Gleisen und entlang der Gleise, um Werkzeuge und Hände problemlos einsetzen zu können.
- Beleuchtung: Eine gute Beleuchtung im Schattenbahnhof ist unerlässlich. Mehrere Lichtleisten oder Spots sorgen für klare Sicht und erleichtern die Arbeit.
- Wartungsfreundlichkeit: Gestalte die Gleisführung so, dass defekte Weichen oder Gleisabschnitte leicht ausgetauscht oder repariert werden können.
Gleisform und Radien
Die Wahl der Gleisform und der Radien hat direkten Einfluss auf die Optik, den Platzbedarf und die Betriebsfähigkeit deiner Züge.
- Gerade Gleise: Gerade Gleise sind am platzsparendsten und bieten die größte Flexibilität bei der Zuglänge. Sie sind die Basis jedes Schattenbahnhofs.
- Bogenweichen: Bogenweichen erlauben es, Gleise auch in engen Bögen zu verzweigen. Sie sind essenziell, wenn der Platz begrenzt ist und du eine kompakte Anordnung benötigst.
- Kreuzungsweichen: Kreuzungsweichen sind zwar platzraubend, ermöglichen aber sehr kompakte Abzweigungen und können in bestimmten Situationen sinnvoll sein.
- Radien: Achte darauf, dass die gewählten Radien für alle deine Fahrzeuge geeignet sind. Zu enge Radien können zu Entgleisungen oder Beschädigungen führen, insbesondere bei langen Wagen oder Dampflokomotiven. In Schattenbahnhöfen werden oft etwas engere Radien gewählt als im sichtbaren Bereich, da die Ästhetik hier eine geringere Rolle spielt.
Beispiele für Schattenbahnhof-Layouts
Um dir die Planung zu erleichtern, hier einige typische Layout-Beispiele, die du an deine Bedürfnisse anpassen kannst:
Kompakter rechteckiger Schattenbahnhof
Dieser Layout-Typ eignet sich für rechteckige Anlagen. Mehrere gerade Gleise werden parallel nebeneinander verlegt. Die Ein- und Ausfahrt erfolgt meist über eine oder mehrere parallel liegende Weichenstraßen am Ende des Schattenbahnhofs. Dies ist die platzsparendste Variante.
Fächerförmiger Schattenbahnhof
Bei dieser Anordnung laufen die Gleise von einem zentralen Weichenfeld fächerförmig auseinander. Dies kann sinnvoll sein, wenn die Ausfahrten auf unterschiedliche Hauptstrecken führen sollen. Der Platzbedarf in der Tiefe ist hierbei größer.
Mehrere Ebenen im Schattenbahnhof
Wenn der Platz sehr begrenzt ist, können mehrere Ebenen im Schattenbahnhof sinnvoll sein. Dies erfordert jedoch eine gute Planung der Auf- und Abfahrten (Rampe, Kehrschleife) und eine präzise Steuerung, um Kollisionen zwischen den Ebenen zu vermeiden.
| Aspekt | Beschreibung | Wichtigkeit für die Planung | Optimierungstipps |
|---|---|---|---|
| Anzahl der Gleise | Die Gesamtzahl der Abstellmöglichkeiten für deine Züge. | Hoch: Beeinflusst direkt die Betriebskapazität und Flexibilität. | Reserve einplanen (20-30%), Bedarf an Rangiergleisen berücksichtigen. |
| Maximale Gleislänge | Die Länge der Gleise, ausgelegt auf die längsten Züge plus Sicherheitsabstand. | Sehr Hoch: Entscheidend für die Aufnahme von Zügen. | Längste Züge messen, Sicherheitsabstände von mind. 10-15 cm einplanen. |
| Layout-Anordnung | Die räumliche Verteilung der Gleise (parallel, fächerförmig etc.). | Hoch: Beeinflusst Platzbedarf und Zugänglichkeit. | Platzbedarf analysieren, Zugänglichkeit für Wartung prüfen, Ein- und Ausfahrten optimieren. |
| Elektrische Ausstattung | Gleisfreimeldung, Weichensteuerung und Digitalisierung. | Sehr Hoch: Ermöglicht Automatikbetrieb und Betriebssicherheit. | Zuverlässige Sensoren, digitale Weichenantriebe, Rückmeldung an die Zentrale. |
| Zugänglichkeit | Möglichkeit, an alle Gleise und Züge bequem heranzukommen. | Hoch: Wichtig für Betrieb und Wartung. | Ausreichend Freiräume lassen, gute Beleuchtung installieren, ggf. ausziehbare Elemente einplanen. |
Das sind die neuesten Schattenbahnhof Gleisplan Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Schattenbahnhof-Gleisplan: Anzahl, Länge und Anordnung der Gleise
Wie viele Gleise brauche ich mindestens in meinem Schattenbahnhof?
Die Mindestanzahl der Gleise hängt von der Anzahl der Züge ab, die du gleichzeitig im Schattenbahnhof abstellen möchtest, zuzüglich einer Reserve für betriebliche Flexibilität und unvorhergesehene Ereignisse. Als grobe Faustregel kannst du die Anzahl deiner typischen Züge nehmen und 20-30% hinzurechnen.
Welche Gleislänge ist die richtige?
Die richtige Gleislänge wird durch die Länge deines längsten Zuges (Lok + Wagen) bestimmt, zu der du einen Sicherheitsabstand von mindestens einem Wagen oder einer Lok addieren solltest. Dies verhindert, dass Züge überstehen und Kollisionen verursachen.
Ist eine parallele oder fächerförmige Anordnung besser?
Die parallele Anordnung ist am platzsparendsten und eignet sich für rechteckige Flächen. Die fächerförmige Anordnung kann die Ausfahrt auf verschiedene Strecken vereinfachen, benötigt aber tendenziell mehr Platz in der Tiefe.
Muss ich alle Gleise im Schattenbahnhof gleich lang bauen?
Nein, es ist vorteilhaft, unterschiedliche Gleislängen zu planen. So kannst du kürzere und längere Züge optimal unterbringen und die Kapazität deines Schattenbahnhofs maximieren.
Welche Rolle spielt die Zugänglichkeit bei der Gleisanordnung?
Die Zugänglichkeit ist entscheidend für den reibungslosen Betrieb und die Wartung. Sorge dafür, dass du an alle Gleise bequem herankommst, um Züge auf- und abzugleisen oder Störungen zu beheben. Plane ausreichend Freiräume ein.
Wie wichtig ist die Digitalisierung für meinen Schattenbahnhof?
Für einen modernen und automatisierten Betrieb ist die Digitalisierung unerlässlich. Sie ermöglicht die Gleisfreimeldung, die automatische Weichensteuerung und die Erstellung komplexer Fahrpläne, was den Betriebsablauf enorm erleichtert und die Sicherheit erhöht.
Sollte ich für meinen Schattenbahnhof einen Gleisplan erstellen?
Ja, die Erstellung eines detaillierten Gleisplans ist dringend ratsam. Ein Plan hilft dir, die Anzahl, Länge und Anordnung der Gleise präzise festzulegen, Platzprobleme zu vermeiden und die optimale Funktionalität deines Schattenbahnhofs zu gewährleisten.
