Eine durchdachte Stromversorgung ist das Rückgrat jeder funktionierenden Modelleisenbahnanlage. Ohne sie bleiben Lokomotiven still, Weichen stumm und Signale dunkel. Die richtige Planung schützt deine wertvolle Technik vor Überlastung und sorgt für ein störungsfreies Fahrerlebnis.
Das sind die beliebtesten Modellbahn Netzteil Produkte
Grundlagen der Modelleisenbahn-Stromversorgung
Jede Modelleisenbahn benötigt eine Stromquelle, um den Betrieb der Züge und Nebenaggregate wie Weichenantriebe, Signale oder Beleuchtung zu ermöglichen. Die Art der Stromversorgung hängt maßgeblich vom gewählten System (analoge oder digitale Steuerung) und dem Maßstab deiner Anlage ab. Grundlegend unterscheidet man zwischen Gleichstrom (DC) und Wechselstrom (AC) Systemen, wobei der Gleichstrom in der heutigen Modelleisenbahnwelt, insbesondere bei digitalen Systemen, dominiert.
Gleichstrom (DC) Systeme
Im Gleichstromsystem werden die Gleise permanent mit einer Spannung versorgt. Die Fahrtrichtung und Geschwindigkeit der Lokomotive werden über die Spannungshöhle gesteuert. Bei analogen Systemen geschieht dies direkt über einen Fahrregler. Digitale Systeme hingegen zerlegen das analoge Signal in digitale Datenpakete, die gezielt an die jeweiligen Decoder in den Lokomotiven gesendet werden. Dies ermöglicht eine unabhängige Steuerung mehrerer Züge auf derselben Stromschleife.
Wechselstrom (AC) Systeme
Das klassische Märklin-System arbeitet mit Wechselstrom. Hierbei wird die Stromzuführung über den Mittelleiter realisiert, während die Schienen als Rückleiter dienen. Die Steuerung von Fahrtrichtung und Geschwindigkeit erfolgt ebenfalls über die Spannungshöhle und Polumkehr. Auch hier gibt es analoge und digitale Varianten, wobei die digitalen Systeme für AC-Anlagen ebenfalls spezielle Decoder und Zentraleinheiten erfordern.
Stromquelle und Netzteil
Die eigentliche Stromquelle für deine Modelleisenbahn ist das Netzteil. Dieses wandelt die Netzspannung (z.B. 230 Volt) in die für die Modelleisenbahn benötigte Niederspannung um. Die Wahl des richtigen Netzteils ist entscheidend für die Leistungsfähigkeit deiner Anlage. Achte auf ausreichende Leistung (gemessen in Volt und Ampere) und auf Sicherheitsmerkmale wie Überlastschutz.
Netzteil-Spezifikationen
- Spannung (Volt, V): Gibt die elektrische Potenzialdifferenz an. Für die meisten Modelleisenbahnen liegt die Betriebsspannung zwischen 12V und 24V.
- Stromstärke (Ampere, A) oder Leistung (Watt, W): Gibt die maximal verfügbare Strommenge an. Die benötigte Stromstärke hängt von der Anzahl der gleichzeitig fahrenden Züge, der Beleuchtung und den Weichenantrieben ab. Die Leistung (Watt = Volt x Ampere) ist ein guter Indikator für die Gesamtenergie, die das Netzteil liefern kann.
- Sicherheit: Achte auf Netzteile mit CE-Kennzeichnung und integrierten Schutzmechanismen gegen Kurzschlüsse und Überlastung.
Verteiler und Stromschienen
Um den Strom von der Zentrale oder dem Netzteil zu den einzelnen Abschnitten deiner Anlage zu leiten, benötigst du eine durchdachte Verteilung. Hier kommen Verteilerplatinen, Anschlussgleise und Stromschienen zum Einsatz.
Anschlussgleise
Diese speziellen Gleisstücke verfügen über Anschlussmöglichkeiten für die Stromzuführung. Sie sind oft der einfachste Weg, die Energie in die Gleisanlage einzuspeisen. Für größere Anlagen empfiehlt es sich, mehrere Anschlussgleise zu verwenden, um Spannungsabfälle über lange Strecken zu minimieren.

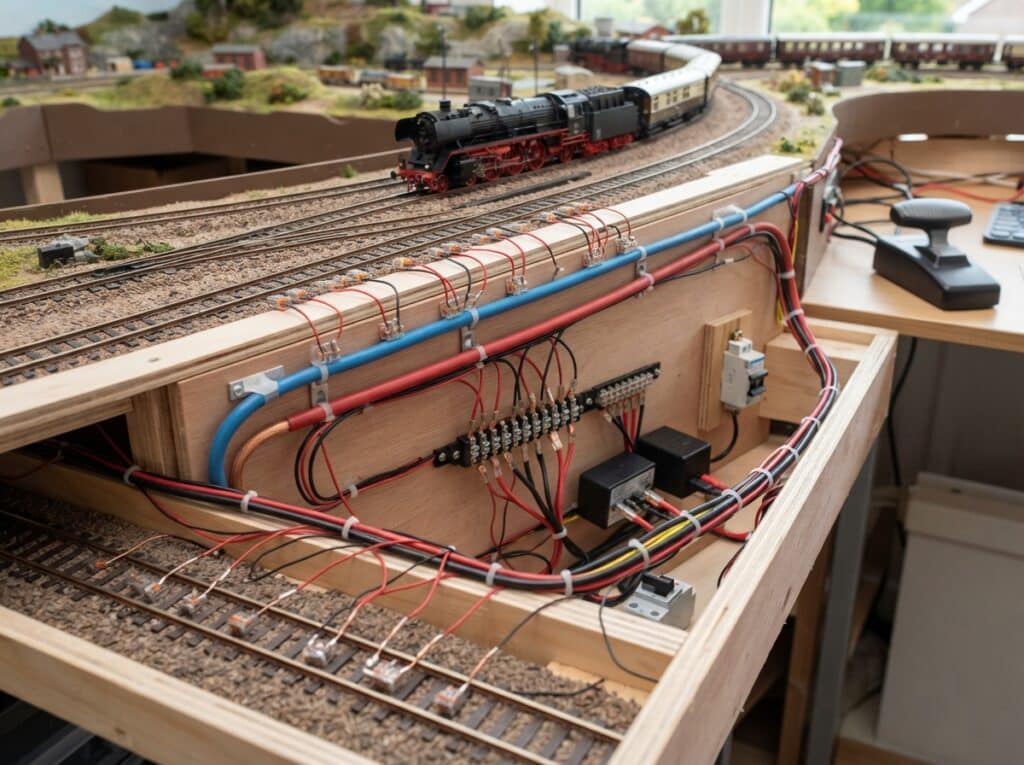

Stromschienen und Einspeisepunkte
Bei größeren und komplexeren Anlagen ist es ratsam, eine Stromschienenlösung zu verwenden. Dabei wird ein durchgehendes Kabel (oft ein Flachbandkabel oder mehrere Einzeladern) entlang der Gleise verlegt. An strategischen Punkten werden dann kleine Einspeisungen durchgeführt. Dies sorgt für eine gleichmäßigere Stromverteilung und vermeidet Probleme durch schlecht leitende Gleisverbindungen.
Verteilerplatinen
Diese kleinen Platinen werden oft unter der Anlage montiert und dienen als zentrale Sammelpunkte für die Stromzuführungen. Von hier aus können dann die einzelnen Gleisabschnitte oder Stromkreise versorgt werden. Sie erleichtern die Organisation und Fehlersuche erheblich.
Stromkreise und Abschnitte
Eine der wichtigsten Maßnahmen für eine zuverlässige Stromversorgung ist die Unterteilung der Anlage in separate Stromkreise. Dies dient mehreren Zwecken: Sicherheit, Steuerung und Fehlersuche.
Die Vorteile von Stromkreisen
- Sicherheit: Bei einem Kurzschluss in einem Abschnitt wird nur dieser Stromkreis unterbrochen, nicht die gesamte Anlage. Dies schützt empfindliche Komponenten und erleichtert die Identifizierung der Fehlerquelle.
- Steuerung: Einzelne Stromkreise können unabhängig voneinander an- und ausgeschaltet werden. Dies ist besonders nützlich für die Automatisierung, um beispielsweise nur bestimmte Bereiche einer Anlage zu beleuchten oder Weichen gezielt anzusteuern.
- Digitale Steuerung: Bei digitalen Systemen werden die Rückmeldungen von den Lokomotiven über Rückmelder an die Zentrale gesendet. Jeder Stromkreis sollte idealerweise mit einem eigenen Rückmelder versehen sein, um die Position der Züge genau zu erfassen.
- Spannungsabfall: Längere Gleisabschnitte können zu Spannungsabfällen führen, was sich durch langsamere oder ruckelnde Züge bemerkbar macht. Durch die Unterteilung in kürzere Stromkreise mit eigenen Einspeisungen wird dieser Effekt minimiert.
Planung von Stromkreisen
Beim Planen deiner Stromkreise solltest du folgende Punkte berücksichtigen:
- Größe und Komplexität: Große Anlagen mit vielen Weichen und Beleuchtung sollten in viele kleine Stromkreise unterteilt werden. Kleine Anlagen können mit weniger Stromkreisen auskommen.
- Weichen und Signale: Oft ist es sinnvoll, Weichen und Signale in eigenen Stromkreisen zu betreiben, um deren zuverlässige Funktion zu gewährleisten, unabhängig vom Zugverkehr.
- Anschlussgleise: Die Anzahl und Platzierung der Anschlussgleise bestimmt, wie du die Stromkreise aufbaust.
- Rückmelder: Plane die Platzierung deiner Rückmelder entsprechend der Stromkreisaufteilung.
Digital vs. Analog: Unterschiede bei der Stromversorgung
Die Wahl zwischen einem analogen und einem digitalen System hat erhebliche Auswirkungen auf die Stromversorgungsplanung.
Analoge Stromversorgung
Bei der analogen Steuerung wird die Spannung direkt vom Fahrregler zu den Gleisen geleitet. Die Fahrtrichtung wird durch die Polung der Spannung bestimmt, die Geschwindigkeit durch die Höhe der Spannung. Dies ist einfacher zu realisieren, bietet aber nur begrenzte Möglichkeiten für die Steuerung mehrerer Züge und die Automatisierung.
- Einfache Verkabelung: Oft nur ein Fahrregler pro Stromkreis.
- Begrenzte Steuerungsoptionen: Nur ein Zug pro Stromkreis kann realistisch gesteuert werden.
- Spannungsabfälle sind kritisch: Gut leitende Gleisverbindungen sind essenziell.
Digitale Stromversorgung
Digitale Systeme nutzen eine Zentraleinheit, die das Steuersignal aussendet. Dieses Signal wird über die Gleise zu den Lokomotiven geleitet, wo Decoder die Befehle umsetzen. Jede Lokomotive hat eine eigene Adresse und kann individuell gesteuert werden. Die Stromversorgung ist hier deutlich komplexer, aber auch leistungsfähiger.
- Zentraleinheit und Booster: Die Zentraleinheit steuert die Lokomotiven und stellt das Digitalsignal bereit. Für größere Anlagen werden oft Booster eingesetzt, um die Stromversorgung auf verschiedene Abschnitte zu verteilen.
- Mehrere Züge pro Stromkreis: Ermöglicht die unabhängige Steuerung vieler Züge gleichzeitig.
- Rückmeldungen: Rückmelder sind notwendig, um der Zentrale die Position der Züge mitzuteilen.
- Konfiguration von Lokomotiven und Weichen: Die Einstellungen für die Loks und die Steuerung von Weichen und Signalen erfolgen über die Zentrale.
- Geschwächte Spannungsabfälle über längere Distanzen: Durch die digitale Signalübertragung sind Spannungsabfälle auf den Gleisen weniger kritisch für die Loksteuerung, aber wichtig für die Zuverlässigkeit der Rückmeldung und die Stromversorgung der Decoder und Verbraucher.
Kabelführung und Querschnitte
Die richtige Kabelführung und die Wahl des passenden Kabelquerschnitts sind entscheidend für eine verlustfreie Stromübertragung und die Vermeidung von Überhitzung.
Wichtigkeit von Kabelquerschnitten
Ein zu dünnes Kabel hat einen höheren elektrischen Widerstand. Dies führt zu Spannungsabfällen, insbesondere bei längeren Leitungen und höherem Stromverbrauch. Die Folge sind Leistungseinbußen bei den Lokomotiven, schwächelnde Beleuchtung oder unzuverlässige Weichenantriebe.
Empfehlungen für Kabelquerschnitte
Die benötigte Kabelstärke hängt von der Länge der Leitung und dem maximalen Strom ab, der durch sie fließt. Faustregeln sind hier hilfreich:
- Kurze Leitungen (bis ca. 2 Meter) für geringen Stromverbrauch (z.B. nur ein paar Lämpchen): 0,25 mm² oder 0,5 mm²
- Mittlere Leitungen (bis ca. 5 Meter) für normale Zugbildung und Beleuchtung: 0,75 mm²
- Längere Leitungen (über 5 Meter) oder für Hauptstromversorgungen mit vielen Verbrauchern: 1,0 mm² oder sogar 1,5 mm²
- Für Booster-Verbindungen und Hauptleitungen zum Verteiler: Oft 2,5 mm² für maximale Sicherheit und minimale Verluste.
Bei digitalen Anlagen ist die sorgfältige Verlegung der Kabel besonders wichtig, um Störungen durch andere elektrische Geräte zu vermeiden. Eine gute Erdung der Anlage kann ebenfalls hilfreich sein.
Sicherheit und Wartung
Eine gut geplante Stromversorgung ist nicht nur leistungsfähig, sondern auch sicher. Regelmäßige Wartung stellt die Langlebigkeit deiner Anlage sicher.
Schutz vor Kurzschlüssen
Kurzschlüsse sind die häufigste Ursache für Schäden an der Modelleisenbahn. Moderne Netzteile und digitale Zentraleinheiten verfügen über integrierte Schutzmechanismen. Die Unterteilung in Stromkreise mit eigenen Sicherungen oder Schutzschaltern ist eine weitere wichtige Maßnahme. Bei analogen Systemen kann die Verwendung von Sicherungsautomaten anstelle von Sicherungen den Komfort erhöhen.
Regelmäßige Überprüfung
Kontrolliere regelmäßig die Verbindungen deiner Kabel. Lose oder korrodierte Anschlüsse können zu Übergangswiderständen und Stromausfällen führen. Überprüfe auch die Funktion deiner Weichenantriebe und Signale. Bei digitalen Systemen ist es ratsam, die Software deiner Zentraleinheit aktuell zu halten.
Aufteilung der Anlage in Stromkreise – Eine Übersicht
| Kategorie | Beschreibung | Relevanz für Stromversorgung | Empfohlene Maßnahmen |
|---|---|---|---|
| Gleisanlage | Die physische Strecke, auf der die Züge fahren. | Wichtig für Spannungsabfall und Rückmeldung. | Aufteilung in kürzere, elektrisch getrennte Abschnitte (Stromkreise). |
| Weichen und Signale | Steuerungselemente zur Führung des Zugverkehrs. | Benötigen eigene, oft pulsierende Stromzufuhr. | Separate Stromkreise, ggf. mit eigener Stromquelle oder Kondensatorpufferung. |
| Beleuchtung | Lampen in Gebäuden, Straßenlaternen, Waggons. | Kann den Gesamtstrombedarf erheblich erhöhen. | Separate Stromkreise zur Entlastung der Zugstromversorgung. |
| Digitalzentrale & Booster | Das „Gehirn“ der digitalen Anlage. | Benötigt stabile und ausreichende Stromversorgung. | Qualitativ hochwertiges Netzteil, korrekte Verdrahtung mit Booster. |
| Rückmeldemodule | Erfassen die Position von Zügen auf der Anlage. | Benötigen eine zuverlässige Stromversorgung und Signalverbindung. | Integration in die Stromkreisplanung, sorgfältige Verkabelung. |
Das sind die neuesten Modellbahn Netzteil Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Stromversorgung der Modelleisenbahn richtig planen
Muss ich meine Modelleisenbahn-Anlage in Stromkreise aufteilen?
Ja, das Aufteilen deiner Modelleisenbahn in separate Stromkreise ist eine der wichtigsten Maßnahmen für eine zuverlässige und sichere Stromversorgung. Dies minimiert die Auswirkungen von Kurzschlüssen, erleichtert die Fehlersuche und verbessert die Steuerungsmöglichkeiten, insbesondere bei digitalen Systemen.
Wie viele Stromkreise benötige ich für meine Anlage?
Die Anzahl der benötigten Stromkreise hängt von der Größe und Komplexität deiner Anlage ab. Faustregel: Je größer und detaillierter deine Anlage ist, desto mehr Stromkreise solltest du einplanen. Bei digitalen Anlagen ist es ratsam, für jeden Schattenbahnhof und jeden komplexen Bahnhofsbereich einen eigenen Stromkreis vorzusehen. Auch ein einzelner längerer Streckenabschnitt kann von einer Aufteilung profitieren, um Spannungsabfälle zu vermeiden.
Welchen Kabelquerschnitt soll ich für die Stromzuführung verwenden?
Der Kabelquerschnitt sollte abhängig von der Länge der Leitung und dem zu erwartenden Stromverbrauch gewählt werden. Für kurze Leitungen bis zu 2 Metern und geringen Verbrauch kannst du 0,25 mm² oder 0,5 mm² verwenden. Für längere Leitungen und einen höheren Strombedarf sind 0,75 mm² oder 1,0 mm² empfehlenswert. Für Hauptleitungen und Booster-Verbindungen sollten es eher 1,5 mm² oder 2,5 mm² sein, um Spannungsverluste zu minimieren.
Worauf muss ich bei der Stromversorgung einer digitalen Modelleisenbahn achten?
Bei digitalen Systemen ist die Stromversorgung komplexer. Du benötigst eine Zentraleinheit und oft Booster für größere Anlagen. Wichtig ist die korrekte Verdrahtung der Gleise mit der Zentrale bzw. den Boostern. Die Unterteilung in Stromkreise mit Rückmeldern ist entscheidend für die präzise Loksteuerung und die Fahrrrightsquigarrowkennung. Achte auf ausreichende Stromleistung deiner Netzteile und Booster, um allen Verbrauchern gerecht zu werden.
Was sind Spannungsabfälle und wie vermeide ich sie?
Spannungsabfälle entstehen durch den Widerstand der Kabel und Gleisverbindungen. Sie führen dazu, dass die Spannung, die am Ende des Stromkreises ankommt, geringer ist als die Spannung am Anfang. Dies kann sich durch langsame oder ruckelnde Züge bemerkbar machen. Um Spannungsabfälle zu vermeiden, solltest du: die Anlage in kurze Stromkreise aufteilen, die Gleisverbindungen reinigen und gut verbinden, ausreichend dicke Kabel mit geringem Widerstand verwenden und mehrere Einspeisepunkte nutzen.
Kann ich analoge und digitale Komponenten auf derselben Anlage verwenden?
Die Kombination von analogen und digitalen Komponenten auf derselben Anlage ist grundsätzlich möglich, erfordert aber sorgfältige Planung. In der Regel wird die gesamte Anlage digital gesteuert, und analoge Fahrzeuge werden mit speziellen Digital-Decodern nachgerüstet. Wenn du analoge Fahrregler parallel zu einem digitalen System nutzen möchtest, musst du sicherstellen, dass die entsprechenden Gleisabschnitte elektrisch voneinander getrennt sind, um Kurzschlüsse zu vermeiden. Dies ist oft mit viel Aufwand verbunden und wird für Anfänger nicht empfohlen.
Wie sichere ich meine Anlage vor Kurzschlüssen?
Die beste Absicherung gegen Kurzschlüsse ist die Aufteilung in getrennte Stromkreise. Moderne digitale Zentraleinheiten haben oft eine integrierte Kurzschlusserkennung und schalten den betroffenen Stromkreis ab. Bei rein analogen Anlagen können Sicherungsautomaten oder flinke Sicherungen in den einzelnen Stromkreisen eingesetzt werden. Achte auf eine saubere und sichere Verkabelung ohne blankliegende Drähte, die sich berühren könnten.
