Die zentrale Rolle des Stromabnehmers bei Elektrolokomotiven

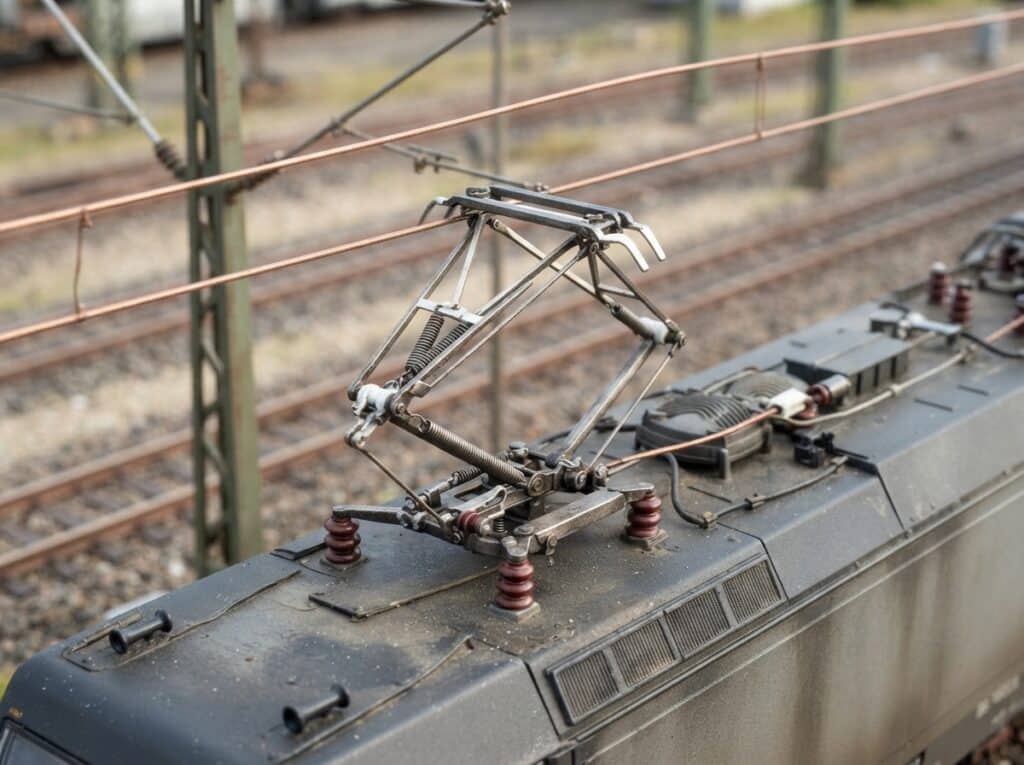

Der Stromabnehmer, auch Pantograph genannt, ist eine mechanische Vorrichtung an der Oberseite einer Elektrolokomotive, die dazu dient, elektrischen Strom von einer externen Stromquelle, typischerweise einer Oberleitung, zur Bordelektronik der Lokomotive zu übertragen. Ohne einen funktionsfähigen Stromabnehmer kann eine Elektrolokomotive keinen Strom beziehen und somit nicht fahren. Bei Modellbahnen erfüllt der Stromabnehmer exakt dieselbe Funktion, wenn auch in verkleinertem Maßstab und mit geringeren Stromstärken. Er ist direkt mit dem Schienenstromkreis oder dem Decoder der Lokomotive verbunden und stellt die notwendige Energie für den Antriebsmotor und die Beleuchtung bereit.
Aufbau und Funktionsweise im Detail
Ein Modellbahn-Stromabnehmer besteht in der Regel aus mehreren beweglichen Teilen, die es ihm ermöglichen, sich an die Höhe und Position der Oberleitung anzupassen. Die wichtigsten Komponenten sind:
- Gestell/Rahmen: Trägt die anderen Komponenten und sorgt für Stabilität.
- Federmechanismus: Dieser Mechanismus drückt den Stromabnehmer mit einer definierten Kraft nach oben gegen die Oberleitung. Die richtige Federkraft ist entscheidend: zu gering, und der Kontakt bricht ab; zu stark, und die Oberleitung wird beschädigt oder der Stromabnehmer selbst verschleißt übermäßig.
- Schleifstück/Kontaktbügel: Das Element, das direkten Kontakt mit der Oberleitung hat. Es besteht oft aus einem leitfähigen Material wie Kupfer oder einem speziellen Graphit-Gemisch, das gleitfähig ist und den Verschleiß minimiert.
- Isolatoren: Diese sind unerlässlich, um zu verhindern, dass der Strom vom Stromabnehmer auf das Gehäuse der Lokomotive oder andere leitfähige Teile fließt, was zu Kurzschlüssen führen könnte.
Die Funktionsweise ist denkbar einfach: Durch die Federkraft wird der Stromabnehmer nach oben gedrückt, bis das Schleifstück die Oberleitung berührt. Der elektrische Strom fließt dann über das Schleifstück, durch den Stromabnehmer und die Verkabelung der Lokomotive zum Antrieb und den Funktionen. Bei älteren oder mechanisch einfacheren Modellen kann der Stromabnehmer auch manuell hochgestellt werden. Moderne Modelle sind oft so konstruiert, dass der Stromabnehmer automatisch der Oberleitung folgt, wenn diese im Betrieb vorhanden ist.
Arten von Stromabnehmern bei Modellbahnen
Je nach Epoche, Loktyp und Hersteller gibt es verschiedene Ausführungen von Stromabnehmern bei Modellbahnen. Die Unterscheidung erfolgt oft nach ihrer Bauform und dem Grad der Funktionalität:

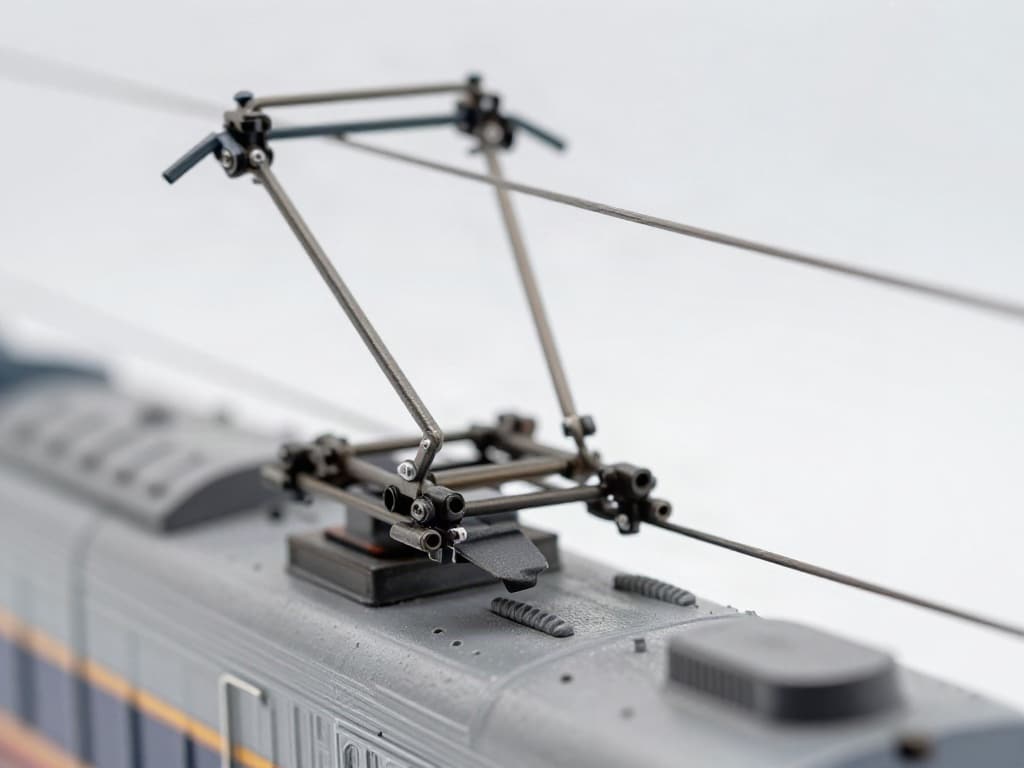

- Einholm-Stromabnehmer: Diese sind schlanker und moderner und finden sich häufig bei neueren Elektrolokomotiven in der Realität und somit auch bei entsprechenden Modellen.
- Doppelholm-Stromabnehmer: Klassische Bauform, die bei älteren Elektrolokomotiven weit verbreitet war. Sie bieten oft eine robustere Konstruktion.
- Pantographen mit Hebe- und Senkfunktion: Bei hochwertigen Modellen können Stromabnehmer realistisch nach oben und unten bewegt werden, oft ferngesteuert oder automatisch beim Befahren von Abschnitten ohne Oberleitung.
- Feststehende oder nicht-funktionale Stromabnehmer: Bei günstigeren Modellen oder solchen, die primär für Zweileiter-Gleichstromsysteme (ohne Oberleitung) konzipiert sind, können Stromabnehmer rein dekorativ sein und keine elektrische Funktion haben.
Die Wahl des richtigen Stromabnehmertyps für deine Modellbahnanlage hängt davon ab, welche Loks du einsetzen möchtest und ob du die Oberleitung authentisch nachbilden willst.
Wichtigkeit der korrekten Stromaufnahme
Die Stromaufnahme ist das Herzstück des Betriebs einer Elektrolokomotive auf deiner Modellbahn. Ein gut funktionierender Stromabnehmer gewährleistet:
- Konstante Stromversorgung: Dies ist entscheidend für einen gleichmäßigen Lauf des Motors, ohne Ruckeln oder Stromaussetzer.
- Vermeidung von Kurzschlüssen: Eine ordnungsgemäße Isolierung und Führung des Stromabnehmers schützt die Modellelektronik.
- Reibungslose Übergänge: Beim Überfahren von Weichen oder Lücken in der Oberleitung muss der Stromabnehmer den Kontakt aufrechterhalten können, was durch seine Konstruktion und die richtige Federkraft unterstützt wird.
- Schonung der Oberleitung und des Stromabnehmers: Ein zu hoher Anpressdruck kann sowohl die filigrane Oberleitung als auch das Schleifstück des Stromabnehmers beschädigen.
Bei Modellen, die explizit für den Betrieb unter Oberleitung ausgelegt sind, ist die Anbindung des Stromabnehmers an die Lokomotive direkt mit dem Stromkreis verbunden. Dies ermöglicht die Aufnahme des Stroms direkt von der Oberleitung und umgeht somit den Bedarf, den Strom ausschließlich über die Schienen zu beziehen. Dies ist besonders bei komplexeren Anlagen mit vielen Weichen und stromlosen Abschnitten von Vorteil, da es die Stromversorgung sichert.
Pflege und Wartung von Modellbahn-Stromabnehmern
Damit deine Elektroloks auch nach Jahren zuverlässig ihren Dienst verrichten, ist eine regelmäßige Pflege des Stromabnehmers unerlässlich. Vernachlässigung kann zu Leistungsverlust, Fehlfunktionen oder sogar Schäden führen.
Reinigung des Schleifstücks
Das Schleifstück ist der direkteste Kontaktpunkt zur Oberleitung und daher am stärksten von Verschmutzungen und Abrieb betroffen. Rückstände können den elektrischen Kontakt verschlechtern und zu Aussetzern führen.
- Materialien: Verwende ein weiches, fusselfreies Tuch und bei hartnäckigen Verschmutzungen ein mildes Reinigungsmittel, das für Kunststoffe und Metalle geeignet ist. Isopropanol (Reinigungsalkohol) ist oft eine gute Wahl, da es schnell verdunstet und keine Rückstände hinterlässt.
- Vorgehensweise: Stelle sicher, dass die Lokomotive vom Stromnetz getrennt ist. Führe den Stromabnehmer vorsichtig nach unten (falls möglich) oder arbeite um ihn herum. Reinige das Schleifstück sanft, um Ablagerungen und Schmutz zu entfernen. Vermeide übermäßige Kraft, um das Material nicht zu beschädigen.
- Häufigkeit: Reinige das Schleifstück nach Bedarf, insbesondere wenn du Stromprobleme bemerkst oder die Lokomotive länger nicht im Einsatz war.
Überprüfung des Federmechanismus
Die Federkraft ist entscheidend für den korrekten Anpressdruck. Eine zu schwache Feder kann zu Kontaktabbrüchen führen, eine zu starke kann die Oberleitung beschädigen.
- Anpressdruck: Oft lässt sich der Anpressdruck bei hochwertigen Modellen einstellen. Prüfe, ob der Stromabnehmer leichtgängig nach oben federt und mit einem spürbaren, aber nicht übermäßigen Druck an die Oberleitung angelegt wird.
- Funktion: Bewege den Stromabnehmer manuell mehrmals nach oben und unten, um sicherzustellen, dass er sich frei und ohne Haken bewegt.
- Schmierung: In seltenen Fällen kann eine minimale Schmierung des Gelenkmechanismus mit einem geeigneten Modellbahn-Schmiermittel (z.B. Silikonöl) notwendig sein. Verwende nur sehr geringe Mengen, um keine Schmutzanhaftung zu provozieren.
Kontrolle der Isolatoren und der Mechanik
Beschädigte Isolatoren oder verbogene Mechanikteile können erhebliche Probleme verursachen.
- Visuelle Inspektion: Überprüfe alle Kunststoffteile auf Risse oder Brüche. Achte darauf, dass die Isolatoren ihre Funktion erfüllen und keine leitenden Verbindungen zu anderen Teilen des Modells bestehen.
- Verbindung: Stelle sicher, dass der Stromabnehmer fest mit dem Gehäuse der Lokomotive verbunden ist und sich nicht von selbst löst.
- Oberleitung: Während du den Stromabnehmer prüfst, wirf auch einen Blick auf deine Oberleitung. Ist sie gerade, sauber und gut befestigt? Eine beschädigte Oberleitung kann auch Probleme mit dem Stromabnehmer verursachen.
Spezialfall: Lokomotiven mit Digital-Decoder und Stromabnehmer-Erkennung
Einige digitale Modellbahn-Systeme erkennen die Position des Stromabnehmers und passen die Fahrweise oder Funktionen der Lokomotive entsprechend an. In solchen Fällen ist die korrekte Funktion und Positionierung des Stromabnehmers noch wichtiger. Stelle sicher, dass die Sensoren (falls vorhanden) sauber und funktionsfähig sind.
Die Bedeutung der Oberleitung für den Stromabnehmer
Die Oberleitung ist das Gegenstück des Stromabnehmers. Ihre Beschaffenheit hat direkten Einfluss auf die Funktion des Stromabnehmers und die Stromaufnahme der Lokomotive.
- Sauberkeit: Staub, Schmutz oder Ruß auf der Oberleitung können die Stromübertragung beeinträchtigen und zu Funkensprüngen führen.
- Geradheit: Eine ungleichmäßige oder verbogene Oberleitung kann dazu führen, dass der Stromabnehmer abspringt oder ungleichmäßigen Kontakt hat.
- Spannung: Eine korrekt gespannte Oberleitung sorgt für einen gleichmäßigen Anpressdruck des Stromabnehmers. Zu schlaffe oder zu straffe Leitungen sind problematisch.
- Kontinuität: Unterbrechungen in der Oberleitung (z.B. durch Weichen) erfordern einen Stromabnehmer, der in der Lage ist, diese kurzzeitigen Stromausfälle zu überbrücken, oder die Lokomotive muss über den Schienenstrom weiterversorgt werden.
Tipps für den reibungslosen Betrieb
Um das Beste aus deinen Elektroloks mit Stromabnehmern herauszuholen, beachte folgende Tipps:
- Regelmäßige Reinigung: Nicht nur des Stromabnehmers, sondern auch der Räder der Lokomotive und der Gleise.
- Gute Verkabelung: Stelle sicher, dass deine gesamte Gleisspannung und Oberleitungsspannung stabil und korrekt ist.
- Testfahrten: Führe Testfahrten mit den betroffenen Loks durch, besonders nach Wartungsarbeiten oder wenn du neue Oberleitungsabschnitte hinzufügst.
- Geduld: Gerade bei komplexen Anlagen oder älteren Modellen kann die Fehlersuche Zeit beanspruchen. Gehe systematisch vor.
- Ersatzteile: Halte bei Bedarf Ersatz-Schleifstücke oder kleinere mechanische Teile bereit, falls etwas beschädigt wird.
Typische Probleme und ihre Lösungen
Hier sind einige häufig auftretende Probleme mit Stromabnehmern und wie du sie beheben kannst:
- Problem: Lokomotive ruckelt oder fährt unregelmäßig.
Lösung: Überprüfe die Sauberkeit des Schleifstücks und der Oberleitung. Stelle sicher, dass der Federmechanismus korrekt funktioniert und der Anpressdruck stimmt. - Problem: Stromabnehmer springt von der Oberleitung ab.
Lösung: Möglicherweise ist der Anpressdruck zu gering (Feder prüfen) oder die Oberleitung ist uneben oder beschädigt. - Problem: Funkensprünge am Stromabnehmer.
Lösung: Dies kann auf Schmutz auf dem Schleifstück oder der Oberleitung, einen zu hohen Anpressdruck oder eine schlechte Verbindung hindeuten. - Problem: Keine Stromaufnahme trotz angelegtem Stromabnehmer.
Lösung: Überprüfe die interne Verkabelung der Lokomotive vom Stromabnehmer zum Decoder. Stelle sicher, dass alle Verbindungen fest sind und der Stromabnehmer korrekt an den Stromkreis angeschlossen ist.
| Aspekt | Beschreibung | Bedeutung für Funktion | Pflegehinweise |
|---|---|---|---|
| Mechanik | Gestell, Federn, Gelenke des Stromabnehmers. | Ermöglicht Anpressung und Nachführung an die Oberleitung; beeinflusst Stabilität und Kontakt. | Gelenke sauber halten, Federmechanismus auf Leichtgängigkeit prüfen, auf Beschädigungen achten. |
| Schleifstück | Kontaktfläche zur Oberleitung. | Direkte Stromübertragung; Verschmutzungen führen zu Kontaktabbrüchen. | Regelmäßig reinigen mit fusselfreiem Tuch, ggf. Isopropanol; auf Verschleiß prüfen. |
| Isolierung | Kunststoffteile, die elektrische Leitfähigkeit verhindern. | Verhindert Kurzschlüsse; essenziell für Sicherheit und Funktion des Modells. | Auf Risse und Verschmutzungen prüfen, die leitend werden könnten. |
| Oberleitung | Das externe Führungselement für die Stromaufnahme. | Bedingt die Qualität der Stromübertragung; beeinflusst Verschleiß des Schleifstücks. | Sauber und gerade halten, auf korrekte Spannung achten. |
| Anpressdruck | Kraft, mit der das Schleifstück auf die Oberleitung drückt. | Stellt konstanten Stromkontakt sicher; zu hoch schädigt Oberleitung/Schleifstück, zu niedrig führt zu Aussetzern. | Durch Federmechanismus eingestellt; bei Bedarf justieren oder Mechanismus prüfen. |
